14 | Polski
1 609 929 W10 | (14/1/10) Bosch Power Tools
Opis funkcjonowania
Należy przeczytać wszystkie wska-
zówki i przepisy. Błędy w przestrze-
ganiu poniższych wskazówek mogą
spowodować porażenie prądem,
pożar i/lub ciężkie obrażenia ciała.
Użycie zgodne z przeznaczeniem
Elektronarzędzie przeznaczone jest do cięcia
poprzecznego z posuwem wzdłużnym drewna
po linii prostej. Możliwe są przy tym cięcia
poziome pod kątem od –52° do +62° oraz cięcia
pionowe pod kątem od 0° do 45°.
Moc elektronarzędzia przystosowana jest do
cięcia drewna twardego i miękkiego oraz do
cięcia płyt wiórowych i pilśniowych.
Elektronarzędzie nie jest przystosowane do
cięcia aluminium innych metali nieżelaznych.

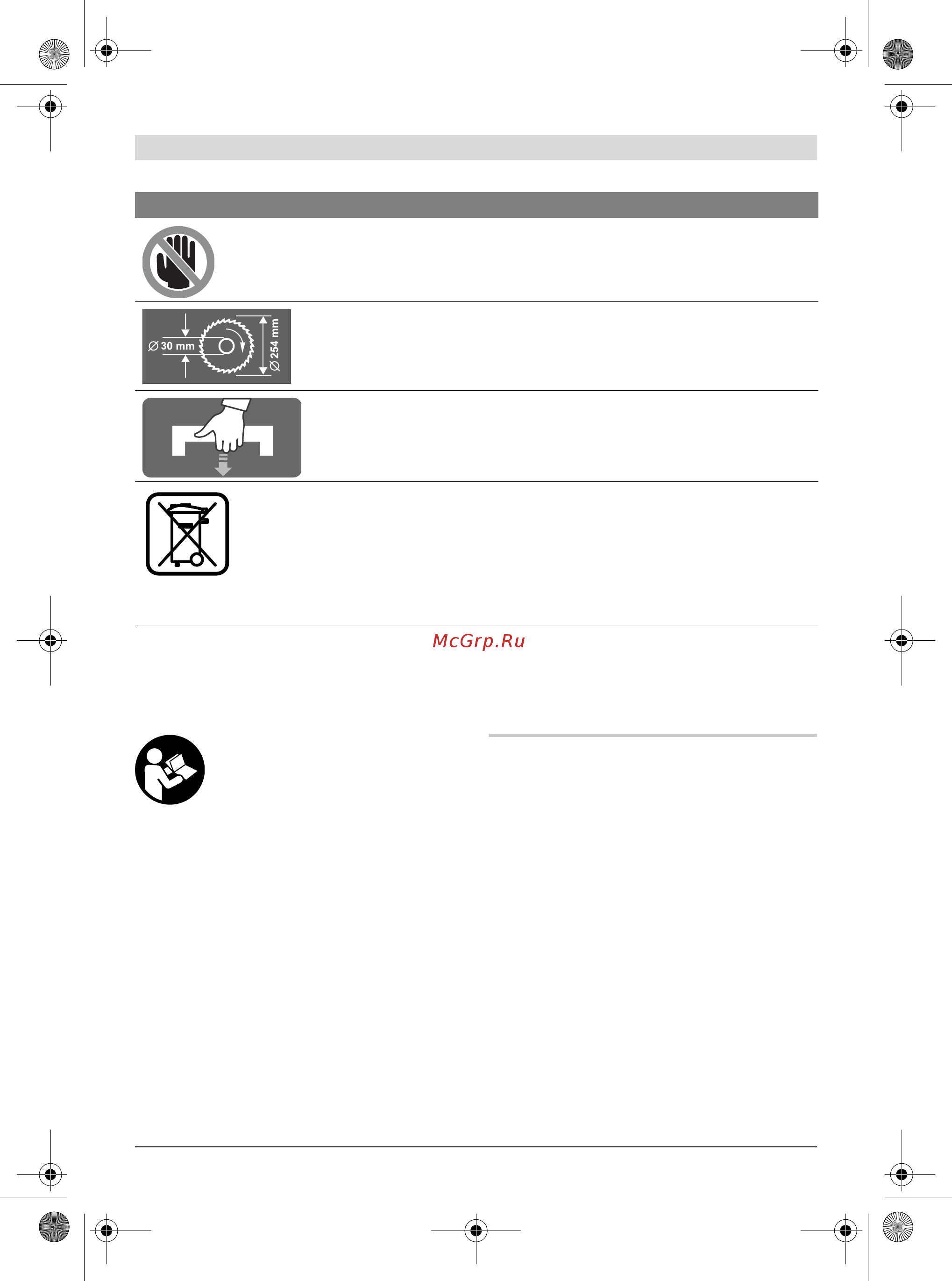

f Niebezpieczna strefa! W miarę możliwości nie zbliżać do tej strefy
rąk, palców czy ramion.
Należy zwrócić uwagę na wymiary tarczy pilarskiej. Średnica otworu
musi pasować bez luzu do wrzeciona. Nie należy stosować adapterów,
złączek lub zwężek.
Przemieszczenia i transportu elektronarzędzia wolno dokonywać tylko
trzymając je za specjalnie oznaczone miejsca.
Tylko dla państw należących do UE:
Nie należy wyrzucać elektronarzędzi do odpadów domowych!
Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych
narzędziach elektrycznych i elektronicznych i jej stosowania w prawie
krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy
zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z
zasadami ochrony środowiska.
Symbol Znaczenie
OBJ_BUCH-1127-001.book Page 14 Thursday, January 14, 2010 9:20 AM
