14 | Polski
1 609 92A 1C7 | (19.10.15) Bosch Power Tools

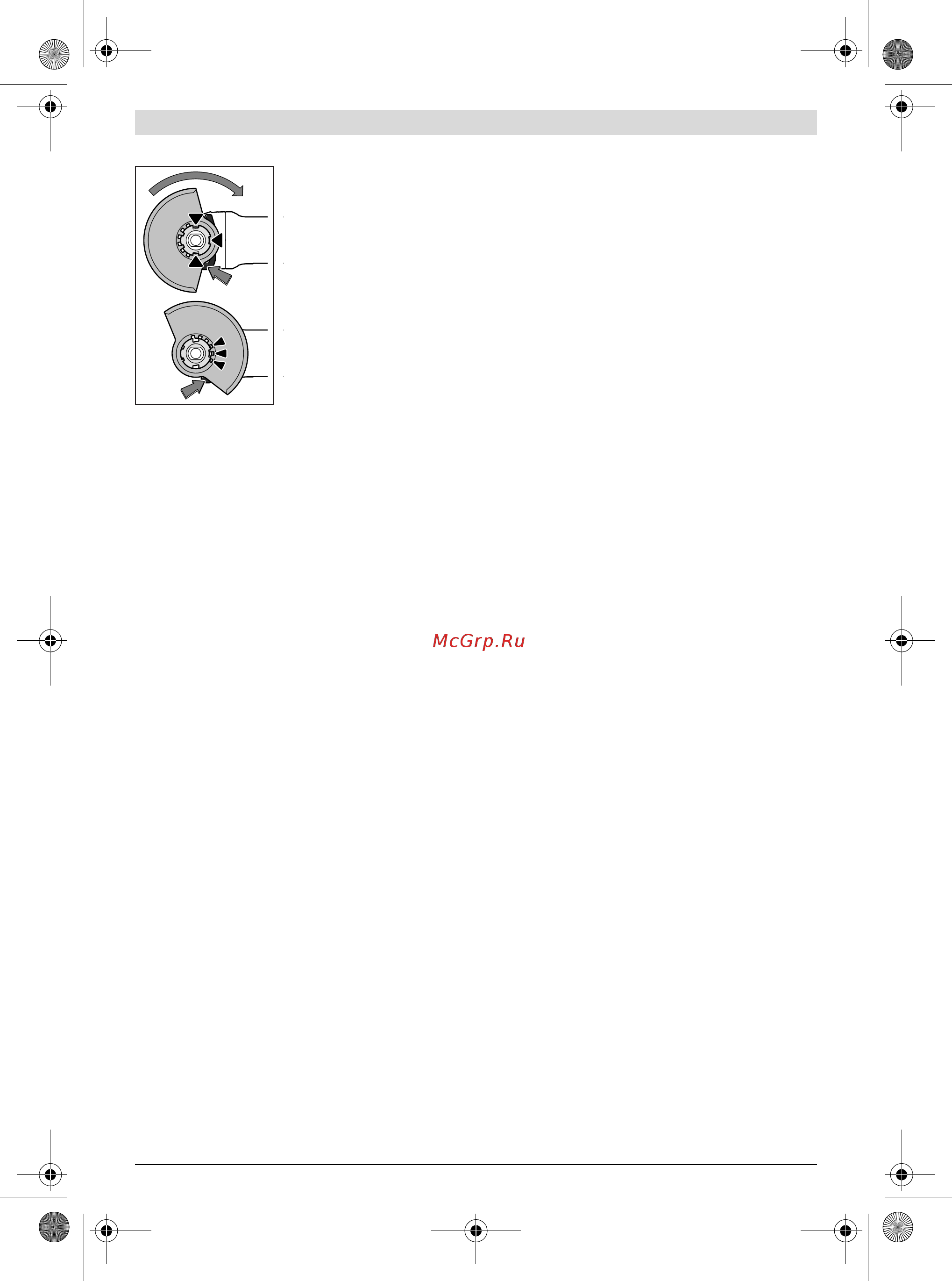

Pokrywa ochronna (osłona) do szlifowania
Nałożyć osłonę tarczy 6 na koł-
nierz wrzeciona urządzenia w ten
sposób, aby występy (zęby) usta-
lające osłony pokryły się z kołnie-
rzem wrzeciona. Należy przy tym
pociągnąć i przytrzymać dźwignię
1.
Docisnąć osłonę 6 na wrzecionie
tak, by kołnierz osłony nasunął
się na kołnierz elektronarzędzia i
przekręcić osłonę aż do słyszal-
nego zaskoczenia zapadki.
Pozycja osłony 6 powinna być do-
pasowana do rodzaju obróbki. Po
przesunięciu dźwigni 1 do góry,
można przekręcić osłonę 6, ustawiając ją w pożądanej pozy-
cji.
Pokrywę ochronną 6 należy zawsze ustawiać w taki
sposób, aby 3 czerwone zaczepy dźwigni 1 zachodziły
w odpowiednie otwory, umieszczone w pokrywie
ochronnej 6.
Osłonę 6 należy ustawić w taki sposób, aby zapewnić o-
sobie obsługującej ochronę przed padającymi iskrami.
Osłona 6 powinna dawać się obrócić tylko po odbloko-
waniu dźwigni 1! Jeżeli osłona porusza się przy zablo-
kowanej dźwigni, nie wolno w żadnym wypadku uży-
wać elektronarzędzia – należy je oddać do naprawy w
punkcie serwisowym.
Wskazówka: Występy (zęby) ustalające, znajdujące się na
osłonie 6 uniemożliwiają zamontowanie osłony, która nie pa-
suje do danego elektronarzędzia.
Pokrywa ochronna (osłona) do cięcia
Do cięcia za pomocą spajanych materiałów ściernych
należy zawsze stosować specjalną pokrywę ochronną
10.
Podczas cięcia kamienia należy zawsze zadbać o wy-
starczające odsysanie pyłu.
Pokrywę ochronną do cięcia 10 montuje się w taki sam spo-
sób, jak pokrywę ochronną do szlifowania 6.
Pokrywa ochronna do cięcia z prowadnicami
saneczkowymi
Pokrywę ochronną do cięcia z prowadnicami saneczkowymi
17 montuje się dokładnie tak samo jak pokrywę ochronną do
szlifowania 6.
Uchwyt dodatkowy
Urządzenie należy używać jedynie z uchwytem dodat-
kowym 4.
Uchwyt dodatkowy 4 należy zamocować – w zależności od
rodzaju pracy – po prawej lub lewej stronie głowicy elektro-
narzędzia.
Osłona ręki
Przed rozpoczęciem obróbki gumową tarczą szlifierską
13 lub szczotką garnkową/szczotką tarczową/ścierni-
cą wachlarzową, należy zawsze zamontować osłonę rę-
ki 12.
Osłonę ręki 12 mocuje się za pomocą uchwytu dodatkowego
4.
Montaż narzędzi szlifierskich
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Nie należy dotykać tarcz szlifierskich i tnących, zanim
nie ostygną. Tarcze rozgrzewają się podczas pracy do bar-
dzo wysokich temperatur.
Wrzeciono szlifierki 5 i wszystkie części, które mają zostać za-
montowane, należy oczyścić.
Do mocowania i do zwalniania narzędzi szlifierskich używa się
przycisku blokady 2, unieruchomiającego wrzeciono szlifier-
ki.
Przycisk blokady można uruchamiać jedynie wtedy,
gdy wrzeciono szlifierki jest całkowicie nieruchome. W
przeciwnym wypadku może dojść do uszkodzenia elektro-
narzędzia.
Tarcza szlifierska/tarcza tnąca
Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Śred-
nica otworu narzędzia musi pasować do kołnierza mocujące-
go. Nie należy stosować żadnych adapterów, złączek ani zwę-
żek.
Używając diamentowych tarcz tnących, należy zwrócić uwa-
gę, by strzałka wskazująca kierunek, umieszczona na tarczy
odpowiadała kierunkowi obrotów elektronarzędzia (por.
strzałkę wskazującą kierunek obrotu, umieszczoną na głowicy
elektronarzędzia).
Kolejność montażu ukazana jest na stronach graficznych.
Tarczę szlifierską lub tnącą zamocować należy za pomocą na-
krętki 9 dokręcanej kluczem dwutrzpieniowym.
Po zamontowaniu narzędzia szlifierskiego, a przed uru-
chomieniem szlifierki należy sprawdzić, czy narzędzie
szlifierskie jest właściwie zamocowane i czy może się
swobodnie obracać. Upewnić się, czy narzędzie szli-
fierskie nie zahacza o pokrywę ochronną lub o inny ele-
ment elektronarzędzia.
Ściernica wachlarzowa
Do pracy przy użyciu ściernicy wachlarzowej należy za-
wsze montować osłonę rąk 12.
Tarcza gumowa
Do pracy przy użyciu gumowego talerza szlifierskiego
13 należy zawsze montować osłonę rąk 12.
Kolejność montażu ukazana jest na stronach graficznych.
Nałożyć nakrętkę okrągłą 15 i dokręcić ją kluczem dwutrzpie-
niowym.
OBJ_BUCH-1874-004.book Page 14 Monday, October 19, 2015 1:13 PM
