158 | Eesti
1 609 92A 1C7 | (19.10.15) Bosch Power Tools
Montaaž
Kaitseseadiste paigaldus
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Märkus: Juhul kui lihvketas töötamise ajal murdub või kui ket-
takaitse/elektrilise tööriista kinnitusseadised saavad viga, tu-
leb elektriline tööriist toimetada kohe parandustöökotta, mil-
le aadress on toodud punktis „Klienditeenindus ja müügijärg-
ne nõustamine“.
Kettakaitse lihvimiseks
Asetage kettakaitse 6 seadme
alusele nii, et kettakaitsme kood-
nukid on alusega kohakuti. See-
juures vajutage sisse vabastus-
hoob 1 ja hoidke seda sees.
Suruge kettakaitset 6 spindlikae-
lale, kuni kettakaitse on kindlalt
kohal, ja keerake kettakaitset, ku-
ni see kuuldavalt kohale fiksee-
rub.

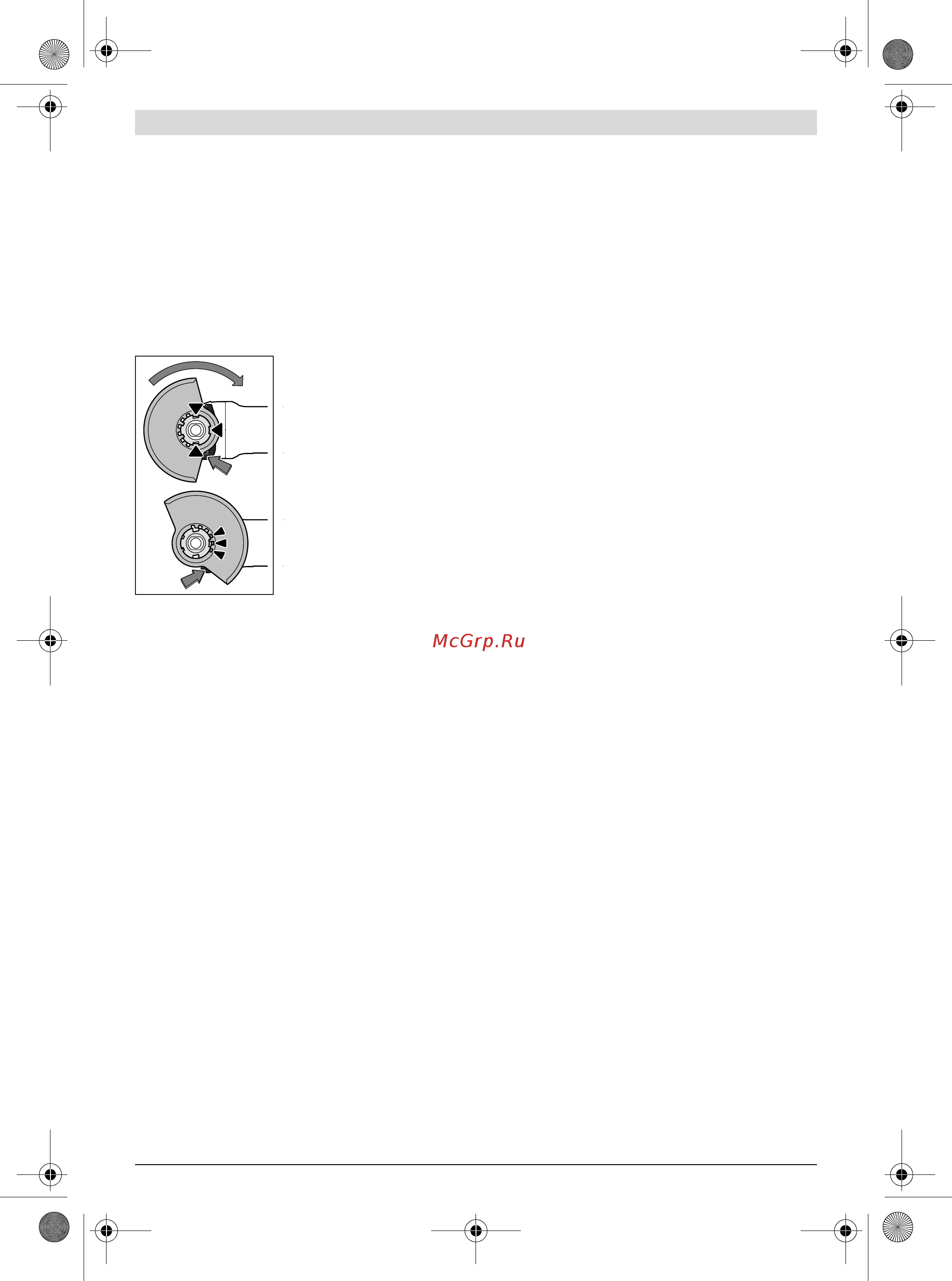

Reguleerige kettakaitse 6 asendit
vastavalt antud tööoperatsiooni
nõudmistele. Lükake vabastus-
hoob 1 üles ja pöörake kettakait-
se 6 soovitud asendisse.
Reguleerige kettakaitse 6 alati sellisesse asendisse, et
kõik 3 nukki vabastushooval 1 haakuvad kettakaitse 6
vastavatesse avadesse.
Reguleerige kettakaitse 6 nii, et sädemed ei lenda
seadme kasutaja poole.
Kettakaitse 6 pööramine tohib olla võimalik ainult ju-
hul, kui kasutatakse vabastushooba 1! Vastasel korral
on seadme edasine kasutamine keelatud ja seade tuleb
toimetada parandustöökotta.
Märkus: Kettakaitse 6 koodnukid tagavad, et monteerida
saab vaid antud seadme jaoks sobivat kettakaitset.
Kettakaitse lõikamiseks
Seotud lihvimistarvikutega lõikamisel kasutage alati
kettakaitset lõikamiseks 10.
Kivi lõikamisel tagage piisav tolmueemaldus.
Lõikamiseks ette nähtud kettakaitse 10 paigaldatakse sama-
moodi nagu lihvimiseks ette nähtud kettakaitse 6.
Tolmu ärajuhtiva kattega varustatud juhtraam
Tolmu ärajuhtiva kattega varustatud juhtraam 17 paigaldatak-
se samamoodi nagu lihvimiseks ette nähtud kettakaitse 6.
Lisakäepide
Kasutage seadet alati koos lisakäepidemega 4.
Kinnitage lisakäepide 4 sõltuvalt tööoperatsioonist seadme
paremale või vasakule küljele.
Käekaitse
Kummist lihvtalla 13 või kaussharja/ketasharja/lamell-
ketta kasutamisel paigaldage seadme külge alati käe-
kaitse 12.
Kinnitage käekaitse 12 lisakäepidemega 4.
Lihvimistarvikute paigaldus
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Ärge puudutage lihv- ja kõikekettaid enne, kui need on
jahtunud. Kettad lähevad töötamisel väga kuumaks.
Puhastage spindel 5 ja kõik külgemonteeritavad osad.
Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage
spindlilukustusnupule 2, et spindlit lukustada.
Spindlilukustusnupule vajutage üksnes siis, kui spindel
seisab. Vastasel korral võib seade kahjustuda.
Lihv-/lõikeketas
Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt
peab alusseibiga sobima. Ärge kasutage adaptereid ega ka-
handusdetaile.
Teemantlõikeketaste kasutamisel veenduge, et teemantlõike-
kettal olev pöörlemissuunda tähistav nool ja seadme pöörle-
missuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad.
Paigalduse järjekord on toodud jooniste leheküljel.
Lihv-/lõikeketta kinnitamiseks keerake külge kinnitusmutter
9 ja pingutage see silmusvõtmega.
Pärast lihvimistarviku paigaldamist ja enne seadme
sisselülitamist kontrollige, kas lihvimistarvik on kor-
rektselt paigaldatud ja saab vabalt pöörelda. Veendu-
ge, et lihvimistarvik ei puutu kokku kettakaitsme ega
teiste osadega.
Lamell-lihvketas
Lamell-lihvkettaga töötades monteerige tööriista kül-
ge alati käekaitse 12.
Kummist lihvtald
Kummist lihvtallaga 13 töötades monteerige tööriista
külge alati käekaitse 12.
Paigalduse järjekord on toodud jooniste leheküljel.
Keerake külge ümar mutter 15 ja pingutage see silmusvõtme-
ga kinni.
Kausshari/ketashari
Kaussharjaga või ketasharjaga töötades monteerige
tööriista külge alati käekaitse 12.
Paigalduse järjekord on toodud jooniste leheküljel.
Kaussharja/ketasharja peab olema võimalik kruvida spindlile
nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu
seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.
Lubatud lihvimistarvikud
Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud
lihvimistarvikuid.
Kasutatud lihvimistarvikute lubatud pöörete arv [min
-1
] või
ringliikumiskiirus [m/s] peab järgmises tabelis toodud and-
metele vähemalt vastama.
