Kaiser P*4VQ239 [15/36] Installation
![Kaiser P*4VQ239 [15/36] Installation](/views2/1036698/page15/bgf.png)
15
5
0
5
5
7
5
48
5
0
4
9
0
6
0
0
560
TECHNISCHE DATEN
Aussen Masse: Breite: 575 mm
Tiefe: 505 mm
Höhe: 48 mm
Ausschnittmasse: Breite: 560 mm
Tiefe: 490 mm
INSTALLATION
Auspacken und Kontrolle
Bitte überprüfen Sie das Gerät auf evtl. Trans-
portschäden! Bei Schäden am Gerät umgehend
vor dem Anschliessen die Lieferfirma verständi-
gen. Verpackungsmaterial immer ordnungs-
gemäss entsorgen.
Installation

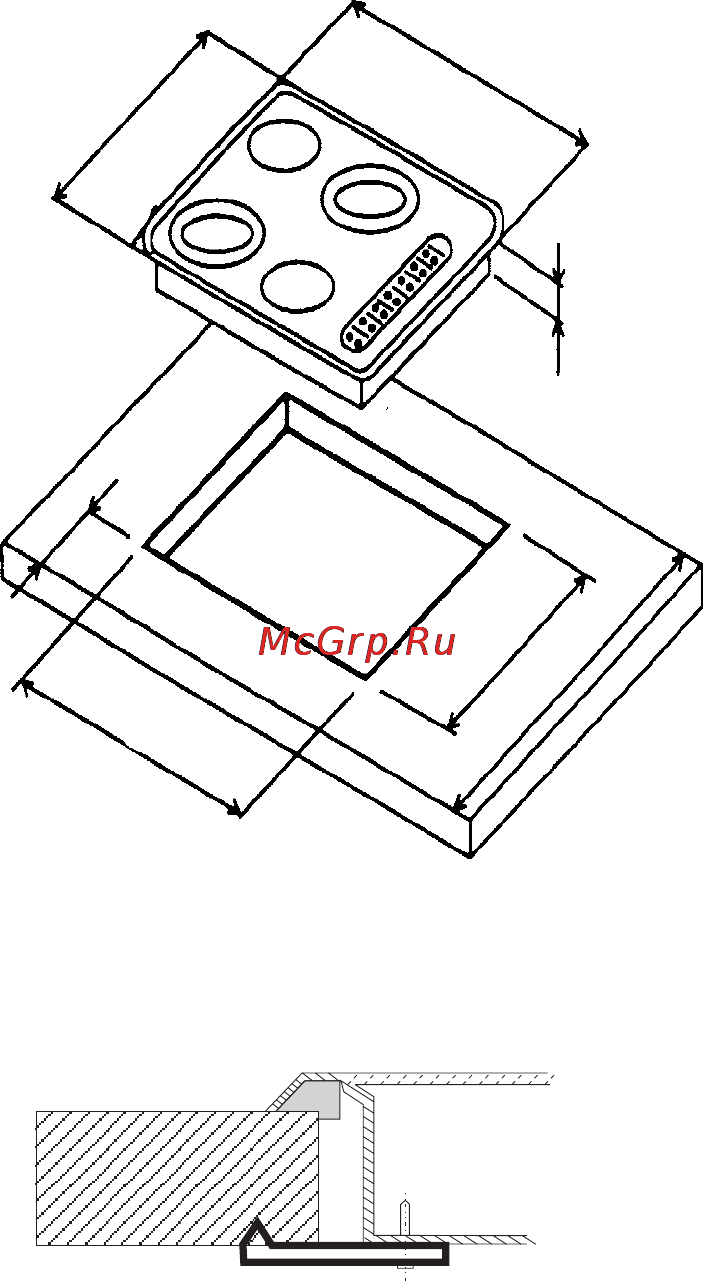

1. Arbeitsplatte nach vorgeschriebenem Ausch-
nittmass (Fig.1) ausschneiden. (Genau Anris-
slinie sägen).
2. Befestigung nach Fig. 2
Zum Anschrauben der Schnappfedern muss
die Position (Fig.1) gewählt werden.
Dichtband
Rahmen
Glaskeramikplatte
Arbeitsplatte
Schnappfeder
Schrauben
Achtung: Die Schraube gemäß Abbildung in die
Arbeitsplatte einschrauben.
Zu starkes Anziehen vermeiden! Keine Elektro-
oder Luftschrauber ohne einstellbare Rutschkup-
plung verwenden! (Einstellwert 1-1.1 Nm)
3. Dichtung auf einwandfreien Sitz und lücken-
lose Auflage prüfen.
4. Glaskeramik-Kochfeld in Ausschnitt einlegen.
Befestigungsgriff
Fig. 2
Fig. 1
Fig. 2
