INSTALLATION
Der Anschluss des Glaskeramik-Kochfeldes
darf nur von einer geschulten Fachkraft
durchgeführt werden. Der Berührungsschutz
muss durch den ordnungsgemässen Einbau
des Gerätes sichergestellt sein.
Der Abstand zwischen der Unterseite des
Kochfeldes und den sich darunter befindlichen
Möbelteilen muss mindestens 100 mm betra-
gen.
Wird das Gerät nicht über einen Stecker an-
geschlossen, muss eine allpolig wirksame
Trenneinrichtung mit mindestens 3mm Kon-
taktöffnung vorgeschaltet werden!
Achtung:
Sind Reparaturen auszuführen, muss das
Gerät spannungsfrei sein.
Sobald ein Riss in der Oberfläche sichtbar
wird, ist das Gerät vom Versorgungsnetz zu
trennen.
Das Gerät entspricht bezüglich des Schutzes
gegen Feuergefahr dem Typ Y(IEC 335-2-6).
Nur Geräte dieses Typs dürfen einseitig an ne-
benstehende Hochschränke oder Wände ein-
gebaut werden.

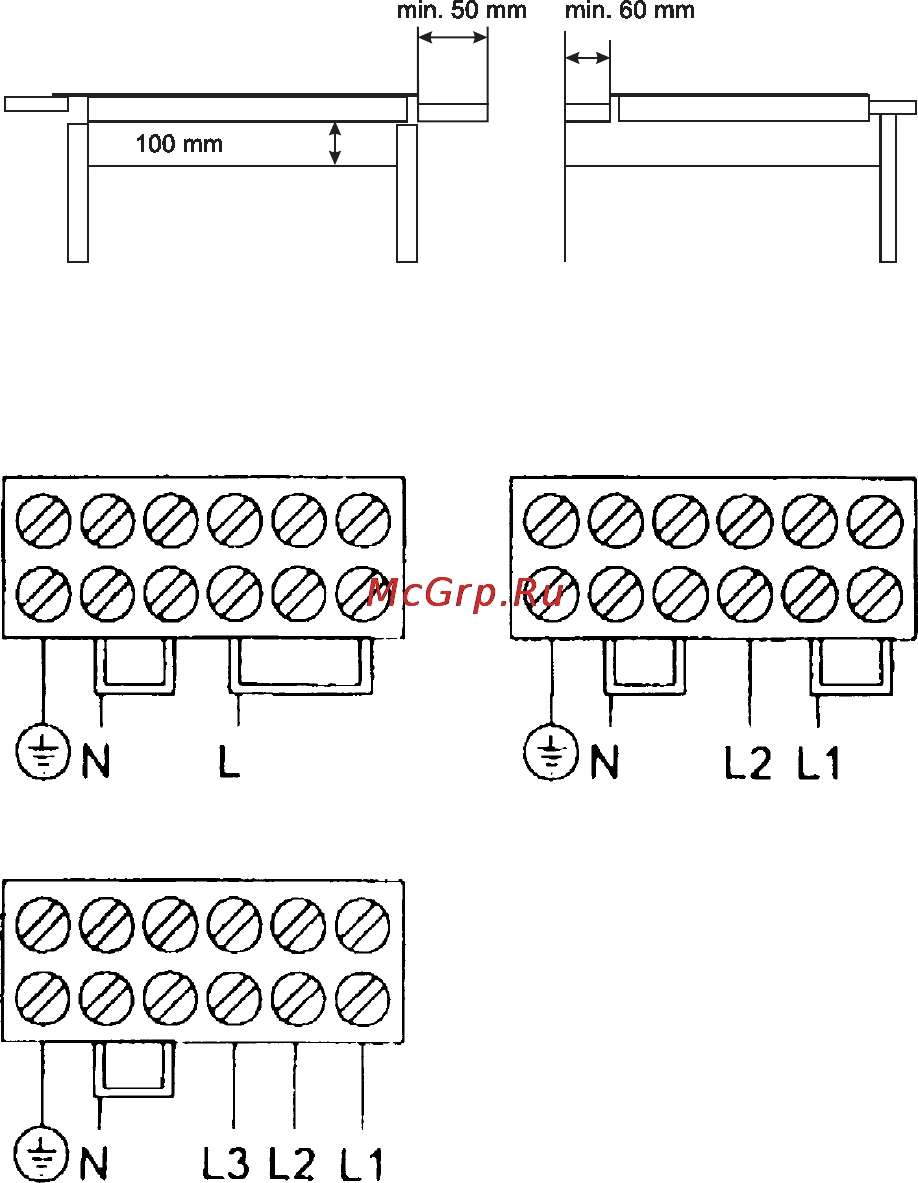

Anschlussmoeglichkeiten
