32

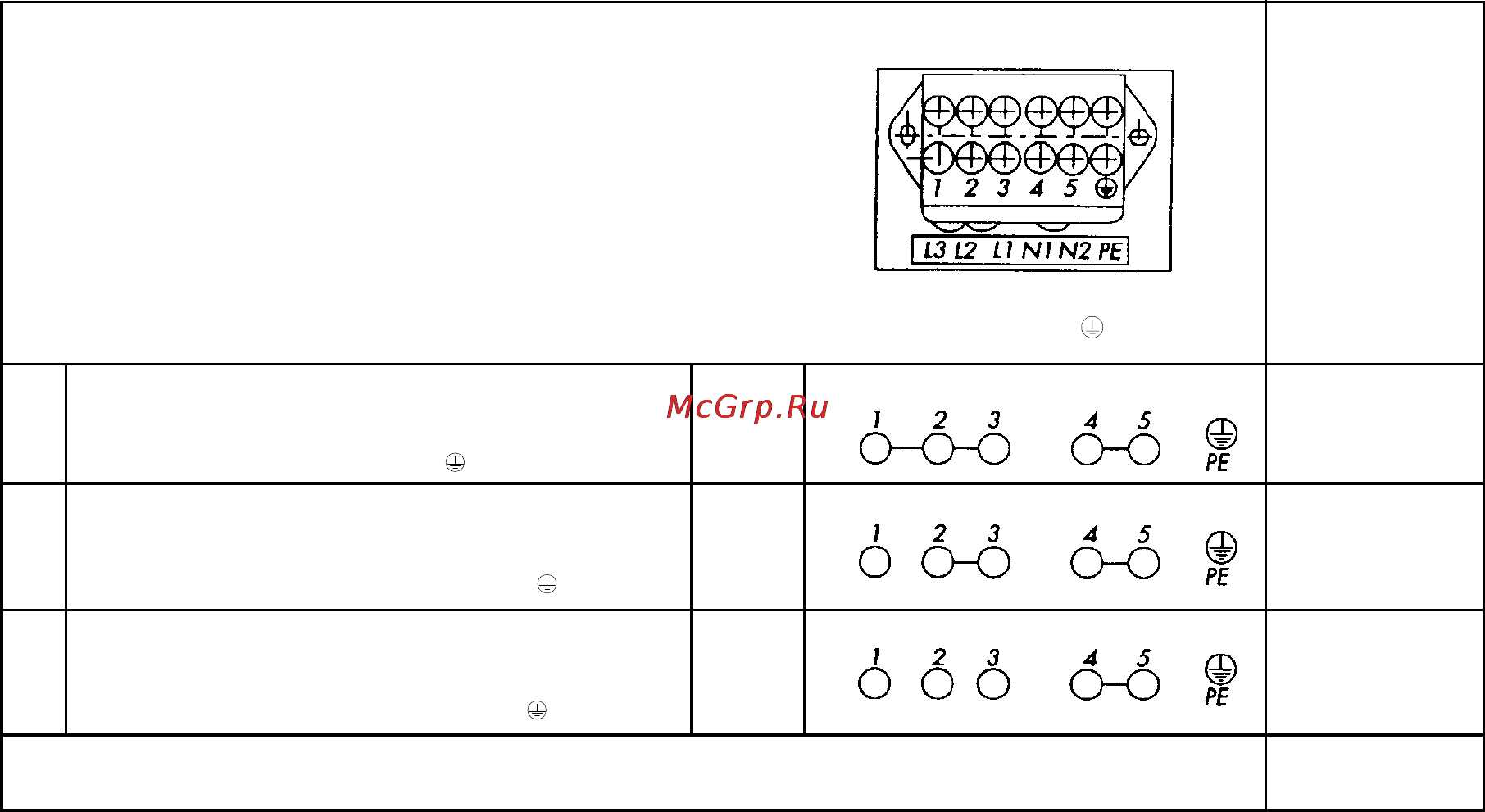

Схема возможных присоединений.
Внимание! Напряжение нагревательных
элементов (конфорек) 230 V.
Внимание! При каждом соединении сетевой защитный провод должен быть соединен с зажимом РЕ
Рекомендуемый
вид присоедини-
тельного провода
Для сети напряжением 230V однофазовое присое-
динение с рабочим нулем.
Мостиками соединяются зажимы 1-2-3
а также 4-5, защитный провод на .
1/N~
OWY 3x4 m
2
Для сети напряжением 400/230V двухфазовое
присоединение с рабочим нулем.
Мостиками соединяются зажимы 2-3 а также 4-5. Фазы на
1-3, нуль - на 4-5, защитный провод на .
2/N~ OWY 4x2,5mm
2
Для сети напряжением 400/230V трехфазовое
присоединение с рабочим нулем.
Мостиками соединены 4-5. Фазы последовательно
1-2-3. Нуль - на 4-5, защитный провод на .
1
2
3
3/N~ OWY 5x1,5mm
2
L1=R L2=S L3=T N - нейтральный провод PE=защитный провод
