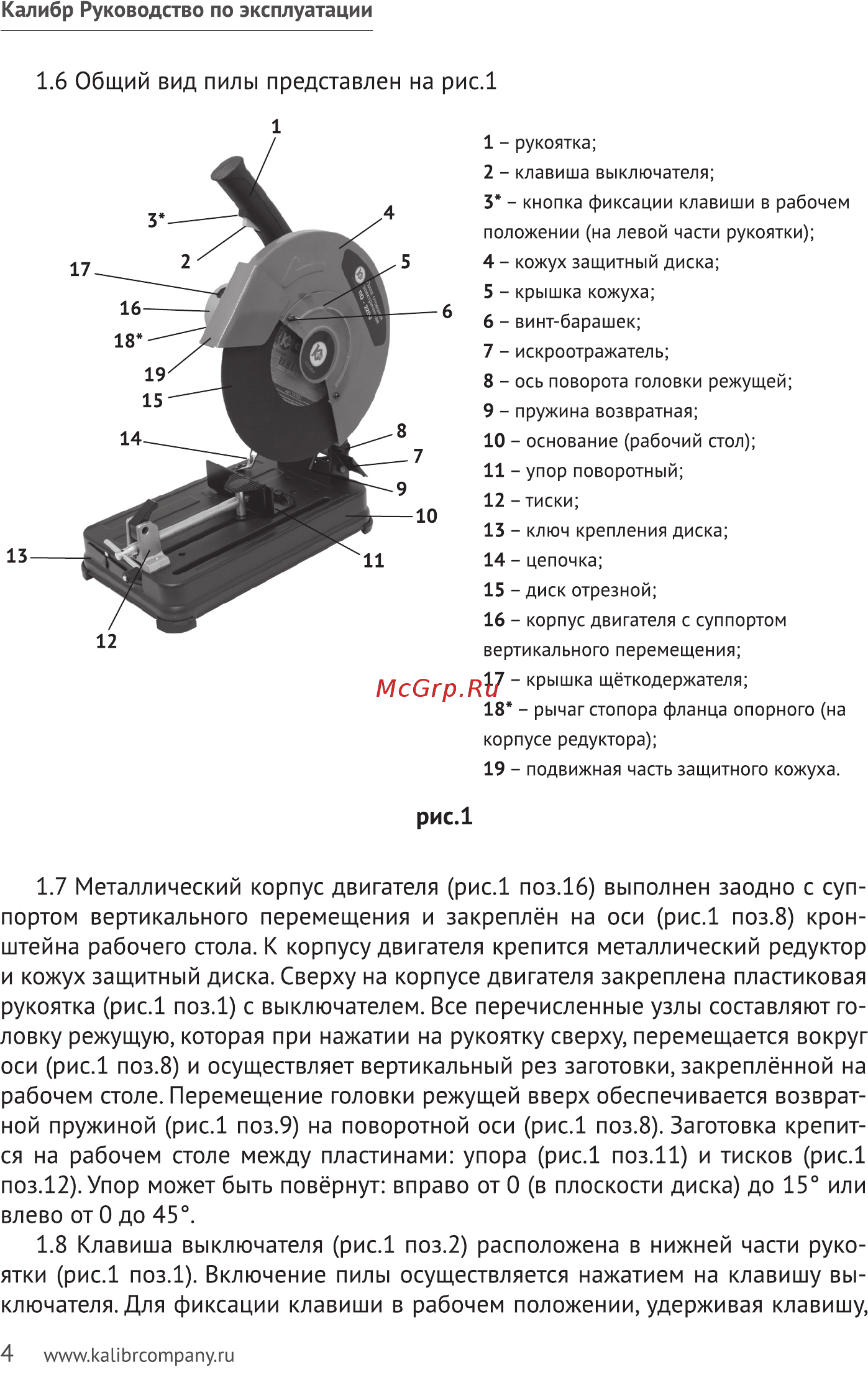

Калибр Руководство по эксплуатации 1 6 Общий вид пилы представлен на рис 1 1 рукоятка 2 клавиша выключателя У кнопка фиксации клавиши в рабочем положении на левой части рукоятки 4 кожух защитный диска 5 крышка кожуха 6 винт барашек 7 искроотражатель 8 ось поворота головки режущей 9 пружина возвратная 10 основание рабочий стол 11 упор поворотный 12 тиски 13 ключ крепления диска 14 цепочка 15 диск отрезной 16 корпус двигателя с суппортом вертикального перемещения 17 крышка щёткодержателя 18 рычаг стопора фланца опорного на корпусе редуктора 19 подвижная часть защитного кожуха рис 1 1 7 Металлический корпус двигателя рис 1 поз 16 выполнен заодно с суп портом вертикального перемещения и закреплён на оси рис 1 поз 8 крон штейна рабочего стола К корпусу двигателя крепится металлический редуктор и кожух защитный диска Сверху на корпусе двигателя закреплена пластиковая рукоятка рис 1 поз 1 с выключателем Все перечисленные узлы составляют го ловку режущую которая при нажатии на рукоятку сверху перемещается вокруг оси рис 1 поз 8 и осуществляет вертикальный рез заготовки закреплённой на рабочем столе Перемещение головки режущей вверх обеспечивается возврат ной пружиной рис 1 поз 9 на поворотной оси рис 1 поз 8 Заготовка крепит ся на рабочем столе между пластинами упора рис 1 поз 11 и тисков рис 1 поз 12 Упор может быть повёрнут вправо от 0 в плоскости диска до 15 или влево от 0 до 45 1 8 Клавиша выключателя рис 1 поз 2 расположена в нижней части руко ятки рис 1 поз 1 Включение пилы осуществляется нажатием на клавишу вы ключателя Для фиксации клавиши в рабочем положении удерживая клавишу 4 www kalibrcompany ru
