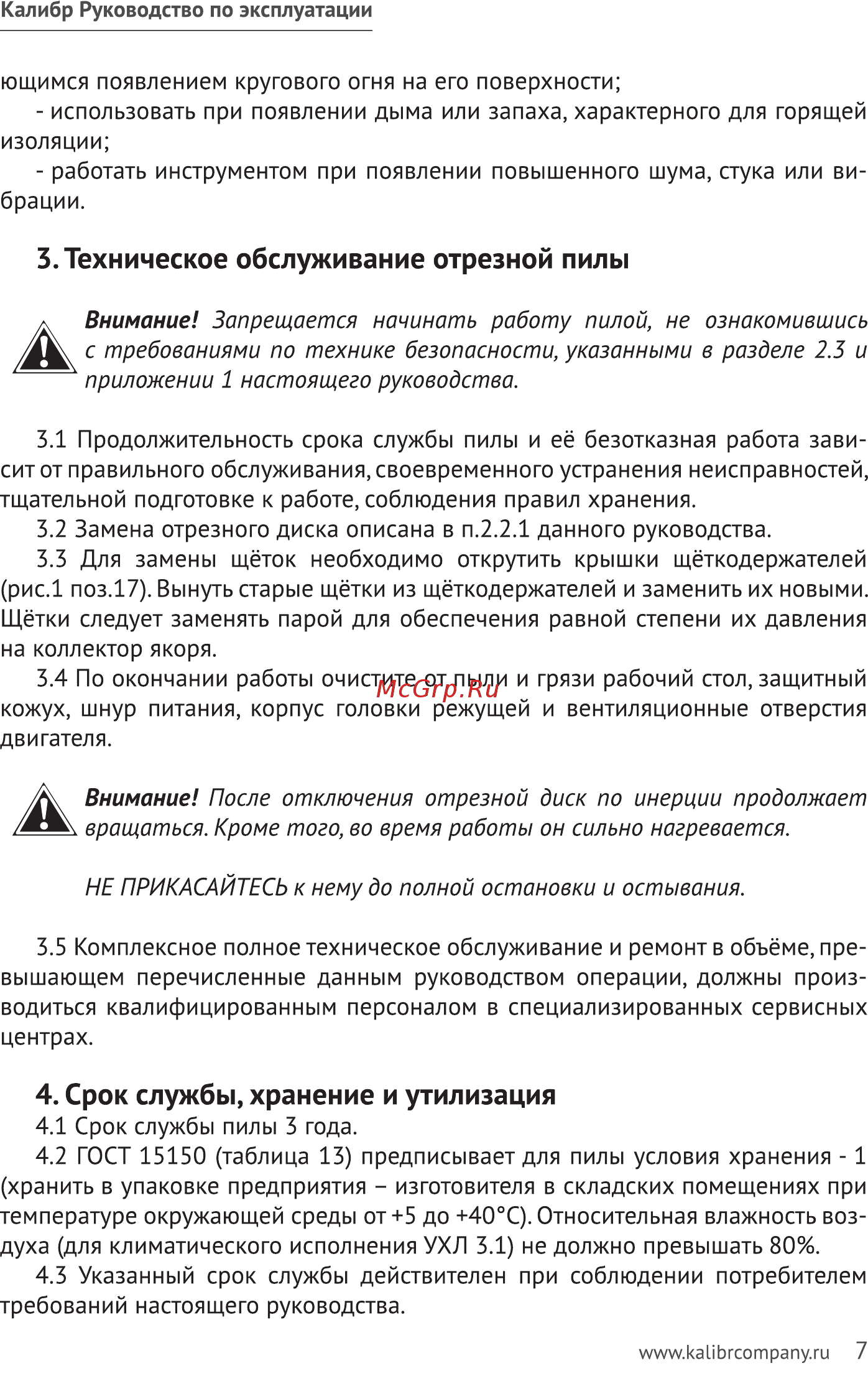

Калибр Руководство по эксплуатации ющимся появлением кругового огня на его поверхности использовать при появлении дыма или запаха характерного для горящей изоляции работать инструментом при появлении повышенного шума стука или ви брации 3 Техническое обслуживание отрезной пилы д Внимание Запрещается начинать работу пилой не ж с требованиями по технике безопасности указанными в ознакомившись разделе 2 3 и приложении 1 настоящего руководства 3 1 Продолжительность срока службы пилы и её безотказная работа зави сит от правильного обслуживания своевременного устранения неисправностей тщательной подготовке к работе соблюдения правил хранения 3 2 Замена отрезного диска описана в п 2 2 1 данного руководства 3 3 Для замены щёток необходимо открутить крышки щёткодержателей рис 1 поз 17 Вынуть старые щётки из щёткодержателей и заменить их новыми Щётки следует заменять парой для обеспечения равной степени их давления на коллектор якоря 3 4 По окончании работы очистите от пыли и грязи рабочий стол защитный кожух шнур питания корпус головки режущей и вентиляционные отверстия двигателя Внимание После отключения отрезной диск по инерции продолжает Ж вращаться Кроме того во время работы он сильно нагревается НЕ ПРИКАСАЙТЕСЬ к нему до полной остановки и остывания 3 5 Комплексное полное техническое обслуживание и ремонт в объёме пре вышающем перечисленные данным руководством операции должны произ водиться квалифицированным персоналом в специализированных сервисных центрах 4 Срок службы хранение и утилизация 4 1 Срок службы пилы 3 года 4 2 ГОСТ 15150 таблица 13 предписывает для пилы условия хранения 1 хранить в упаковке предприятия изготовителя в складских помещениях при температуре окружающей среды от 5 до 40 С Относительная влажность воз духа для климатического исполнения УХЛ 3 1 не должно превышать 80 4 3 Указанный срок службы действителен при соблюдении потребителем требований настоящего руководства www kalibrcompany ru 7
