Калибр ПО-2200 32327 [5/15] Использование по назначению

Содержание

• Описание и работа 2
• Уважаемый покупатель 2
• Www kalibrcompany ru 3 3
• Габаритные размеры и вес представлены в таблице 3
• Основные технические характеристики представлены в таблице 3
• П 3 то есть предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 10 до 40 си относительной влажности не более 80 питание от сети переменного тока напряжением 220 в частотой 50 гц допускаемые отклонения напряжения 10 частоты 5 3
• Пила поставляется в продажу в следующей комплектации 3
• Расшифровка серийного номера на шильдике изделия 5 14 xx ххххххх хххх буквенно цифровое обозначение год и месяц изготовления 3
• Www kalibrcompany ru 4
• Калибр руководство по эксплуатации 4
• Клавиша выключателя рис поз расположена в нижней части руко 4
• Металлический корпус двигателя рис поз 6 выполнен заодно с суп 4
• Общий вид пилы представлен на рис 4
• Портом вертикального перемещения и закреплён на оси рис поз крон штейна рабочего стола к корпусу двигателя крепится металлический редуктор и кожух защитный диска сверху на корпусе двигателя закреплена пластиковая рукоятка рис поз с выключателем все перечисленные узлы составляют го ловку режущую которая при нажатии на рукоятку сверху перемещается вокруг оси рис поз и осуществляет вертикальный рез заготовки закреплённой на рабочем столе перемещение головки режущей вверх обеспечивается возврат ной пружиной рис поз на поворотной оси рис поз заготовка крепит ся на рабочем столе между пластинами упора рис поз 1 и тисков рис поз 2 упор может быть повёрнут вправо от 0 в плоскости диска до 15 или влево от 0 до 45 4
• Рис 4
• Ятки рис поз включение пилы осуществляется нажатием на клавишу вы ключателя для фиксации клавиши в рабочем положении удерживая клавишу 4
• Использование по назначению 5
• Срок службы хранение и утилизация 7
• Техническое обслуживание отрезной пилы 7
• Гарантия изготовителя поставщика 8
• Www kalibrcompany ru 9 9
• Вильной установки несанкционированной модификации неправильного при менения нарушение правил обслуживания или хранения 9
• Возможные неисправности пилы 9
• Естественный износ полная выработка ресурса оборудование и его части выход из строя которых стал следствием непра 9
• Неисправности возникшие в результате перегрузки пилы повлекшие вы 9
• Ход из строя электродвигателя или других узлов и деталей к безусловным при знакам перегрузки инструмента относятся появление цвета побежалости де формация или оплавление деталей и узлов пилы потемнение или обугливание изоляции проводов электродвигателя под действием высокой температуры 9
• Щего срок службы таких частей инструмента как присоединительные контакты провода щётки и т п 9
• Общие указания мер безопасности электрических машин 10
• Указание мер безопасности для машин дисковых отрезных 12
• Дополнительные указания мер безопасности для всех видов работ 13
• Дополнительные указания мер безопасности для отрезных работ 13
• Www kalibrcompany ru 14
• Калибр руководство по эксплуатации 14
• Приложение 2 14
• Применяемые предписывающие знаки по гост р 12 26 2001 14

Похожие устройства

• Фиолент П7-1500-Э Инструкция по эксплуатации
• Квт ПГРс-70 Инструкция по эксплуатации
• HansGrohe PuraVida 15084000 Инструкция по эксплуатации
• HansGrohe PuraVida 15445000 Инструкция по эксплуатации
• Энкор 10М 90101 90101 Инструкция по эксплуатации
• Энкор ДША-12ЭР/10М т/з 50011 Инструкция по эксплуатации
• AEG KH 24 E 4935428210 Инструкция по эксплуатации
• AEG WS 6-125 4935413490 Инструкция по эксплуатации
• AEG KS 55 C 4935411830 Инструкция по эксплуатации
• AEG BPS18-254BL-0 4935459336 Инструкция по эксплуатации
• AEG BSB18CBLLI-502C 4935459396 Инструкция по эксплуатации
• AEG SB 20 2E 4935411000 Инструкция по эксплуатации
• AEG OMNI 18C-0 KIT1 4935440645 Инструкция по эксплуатации
• AEG MH 7 E 4935459422 Инструкция по эксплуатации
• AEG HG600VK 4935441035 Инструкция по эксплуатации
• AEG KH 7 E 4935459609 Инструкция по эксплуатации
• AEG WS 9-125 4935419390 Инструкция по эксплуатации
• AEG LMG50 4935447680 Инструкция по эксплуатации
• AEG SMT 355 4935411770 Инструкция по эксплуатации
• HansGrohe Metris Classic 31672000 Инструкция по эксплуатации

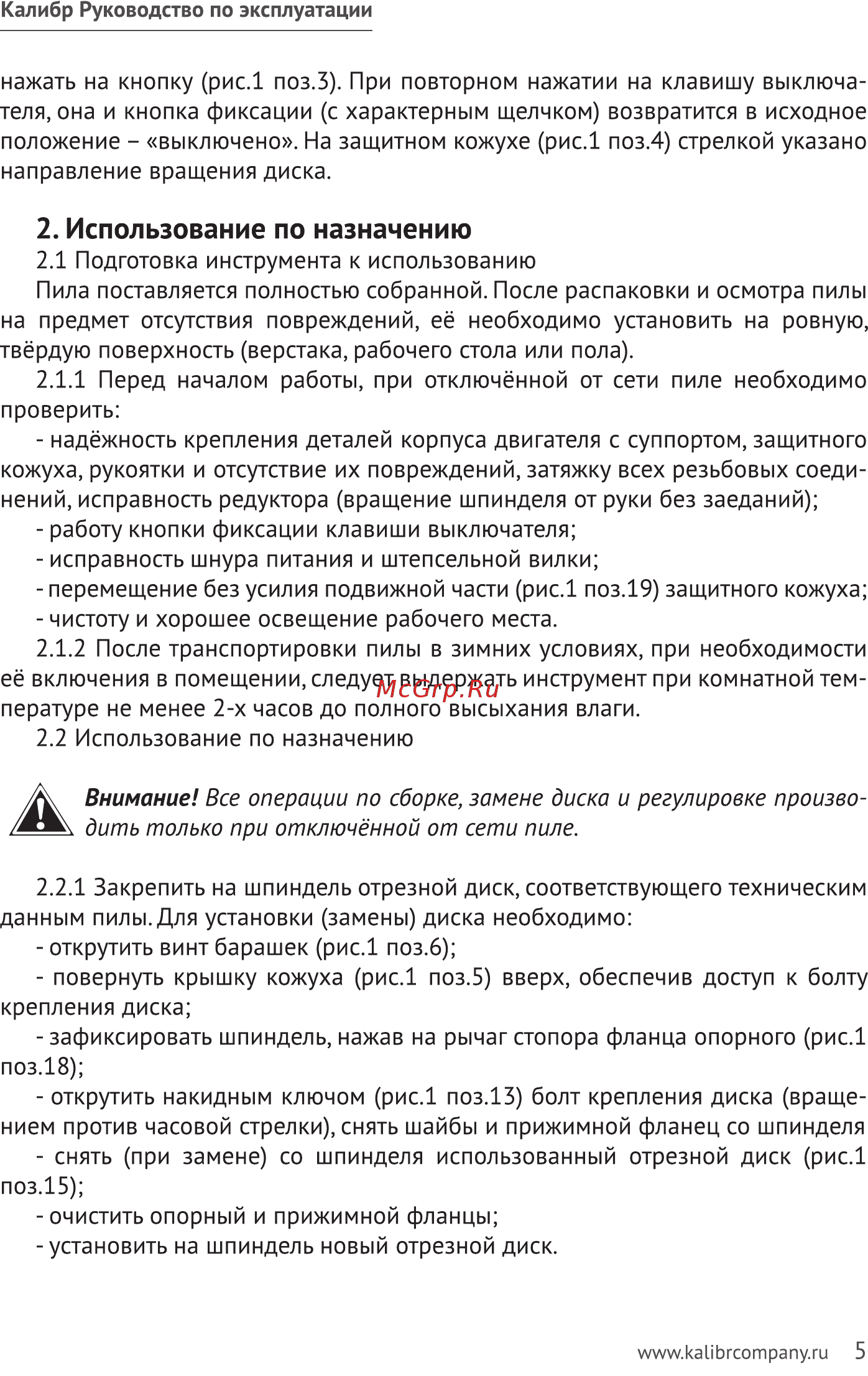

Калибр Руководство по эксплуатации нажать на кнопку рис 1 поз З При повторном нажатии на клавишу выключа теля она и кнопка фиксации с характерным щелчком возвратится в исходное положение выключено На защитном кожухе рис 1 поз 4 стрелкой указано направление вращения диска 2 Использование по назначению 2 1 Подготовка инструмента к использованию Пила поставляется полностью собранной После распаковки и осмотра пилы на предмет отсутствия повреждений её необходимо установить на ровную твёрдую поверхность верстака рабочего стола или пола 2 1 1 Перед началом работы при отключённой от сети пиле необходимо проверить надёжность крепления деталей корпуса двигателя с суппортом защитного кожуха рукоятки и отсутствие их повреждений затяжку всех резьбовых соеди нений исправность редуктора вращение шпинделя от руки без заеданий работу кнопки фиксации клавиши выключателя исправность шнура питания и штепсельной вилки перемещение без усилия подвижной части рис 1 поз 19 защитного кожуха чистоту и хорошее освещение рабочего места 2 1 2 После транспортировки пилы в зимних условиях при необходимости её включения в помещении следует выдержать инструмент при комнатной тем пературе не менее 2 х часов до полного высыхания влаги 2 2 Использование по назначению Внимание Все операции по сборке замене диска и регулировке производить только при отключённой от сети пиле 2 2 1 Закрепить на шпиндель отрезной диск соответствующего техническим данным пилы Для установки замены диска необходимо открутить винт барашек рис 1 поз 6 повернуть крышку кожуха рис 1 поз 5 вверх обеспечив доступ к болту крепления диска зафиксировать шпиндель нажав на рычаг стопора фланца опорного рис 1 поз 18 открутить накидным ключом рис 1 поз 13 болт крепления диска враще нием против часовой стрелки снять шайбы и прижимной фланец со шпинделя снять при замене со шпинделя использованный отрезной диск рис 1 поз 15 очистить опорный и прижимной фланцы установить на шпиндель новый отрезной диск www kalibrcompany ru 5
