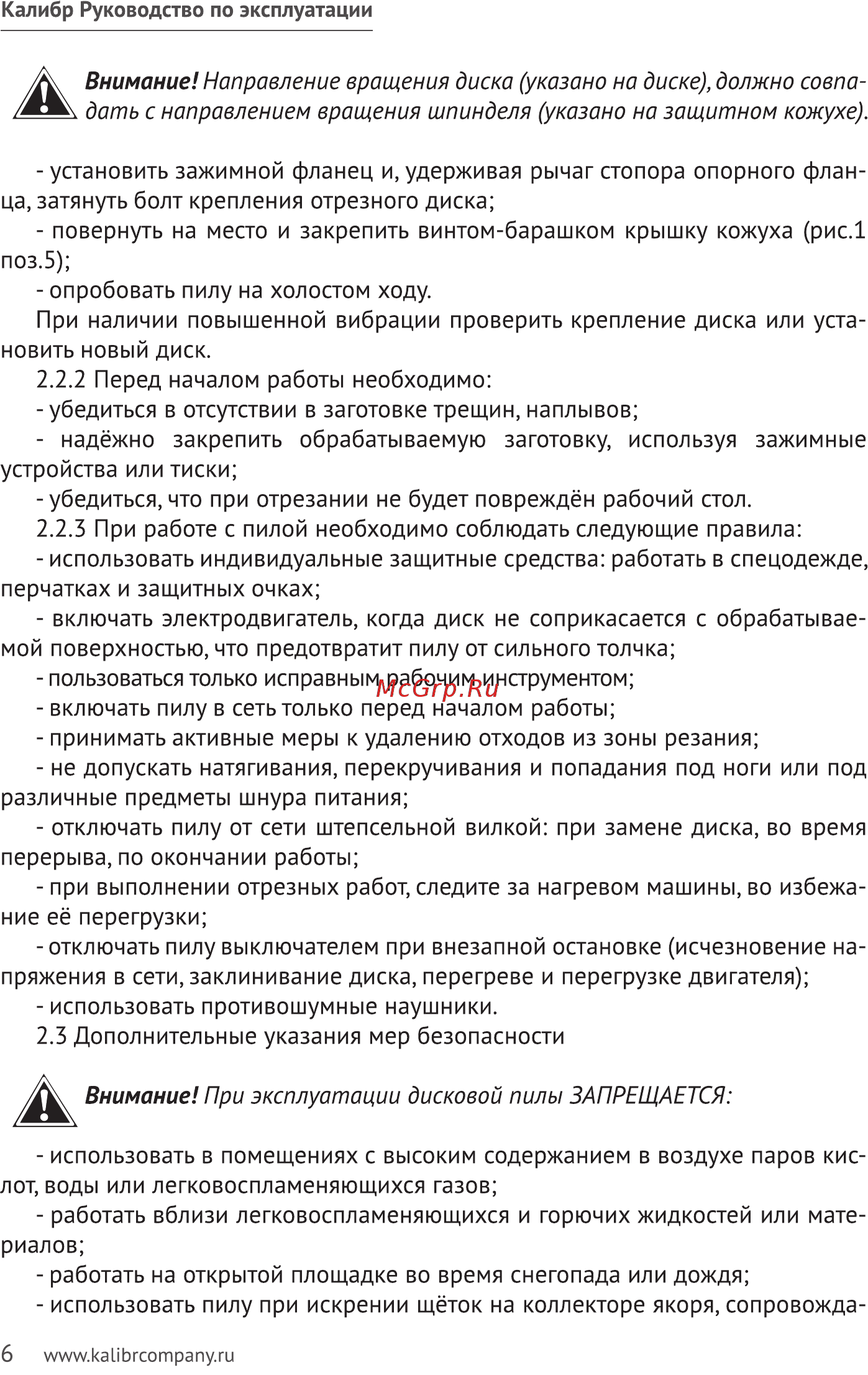

Калибр Руководство по эксплуатации Внимание Направление вращения диска указано на диске должно совпаАМЬ дать с направлением вращения шпинделя указано на защитном кожухе установить зажимной фланец и удерживая рычаг стопора опорного флан ца затянуть болт крепления отрезного диска повернуть на место и закрепить винтом барашком крышку кожуха рис 1 поз 5 опробовать пилу на холостом ходу При наличии повышенной вибрации проверить крепление диска или уста новить новый диск 2 2 2 Перед началом работы необходимо убедиться в отсутствии в заготовке трещин наплывов надёжно закрепить обрабатываемую заготовку используя зажимные устройства или тиски убедиться что при отрезании не будет повреждён рабочий стол 2 2 3 При работе с пилой необходимо соблюдать следующие правила использовать индивидуальные защитные средства работать в спецодежде перчатках и защитных очках включать электродвигатель когда диск не соприкасается с обрабатывае мой поверхностью что предотвратит пилу от сильного толчка пользоваться только исправным рабочим инструментом включать пилу в сеть только перед началом работы принимать активные меры к удалению отходов из зоны резания не допускать натягивания перекручивания и попадания под ноги или под различные предметы шнура питания отключать пилу от сети штепсельной вилкой при замене диска во время перерыва по окончании работы при выполнении отрезных работ следите за нагревом машины во избежа ние её перегрузки отключать пилу выключателем при внезапной остановке исчезновение на пряжения в сети заклинивание диска перегреве и перегрузке двигателя использовать противошумные наушники 2 3 Дополнительные указания мер безопасности Внимание При эксплуатации дисковой пилы ЗАПРЕЩАЕТСЯ использовать в помещениях с высоким содержанием в воздухе паров кис лот воды или легковоспламеняющихся газов работать вблизи легковоспламеняющихся и горючих жидкостей или мате риалов работать на открытой площадке во время снегопада или дождя использовать пилу при искрении щёток на коллекторе якоря сопровожда6 www kalibrcompany ru
