12
ОПИСАНИЕ СБОРКИ И РАБОТЫ
Аккумуляторная батарея
ВНИМАНИЕ!
Аккумуляторный блок перед первым использова-
нием следует полностью зарядить с помощью за-
рядного устройства. поставляемого в комплекте с
инструментом.
Зарядное устройство, поставляемое с из-
делием, оснащено индикатором подключения к
сети переменного тока и индикатором состоя-

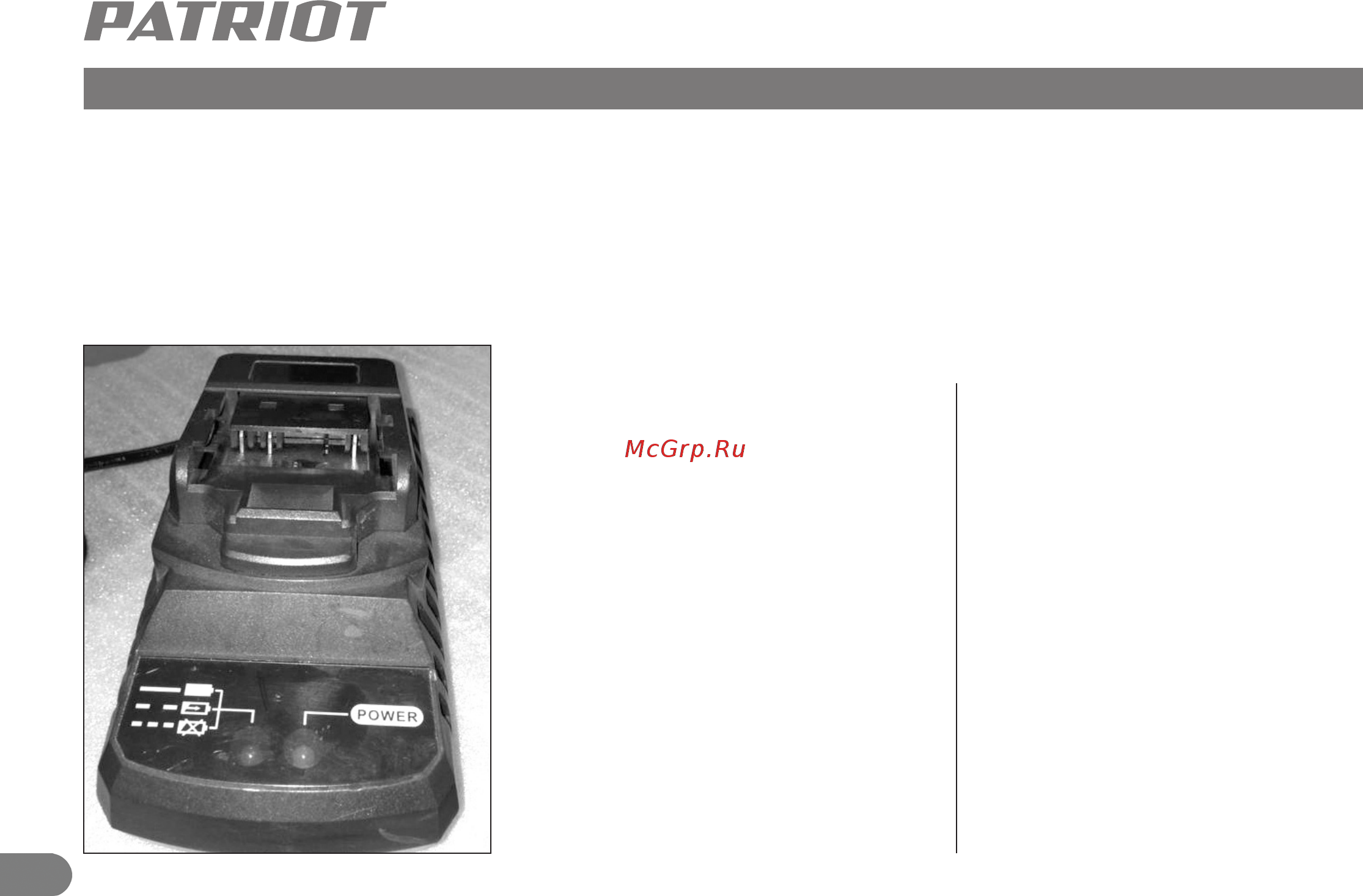

ния степени зарядки аккумулятора (рис. 2).
Для зарядки аккумулятора подключите за-
рядное устройство в розетку с переменным
током 220В, 50Гц. При этом должен загореться
зеленый индикатор (правый на Рис.2), показы-
вающий подключение питания к зарядному
устройству.
Вставьте аккумулятор в зарядное устрой-
ство по направляющим до фиксации батареи.
Не прикладывайте чрезмерного усилия! Если
батарея не входит в зарядное устройство, воз-
можно, Вы делаете что-то неверно, выньте ба-
тарею и попробуйте сначала. При правильно
вставленной батарее должен загореться крас-
ный индикатор (левый на Рис.2): постоянно
горящий индикатор говорит о полностью за-
ряженной батарее, мигающий с большими ин-
тервалами – о процессе зарядки, мерцающий
с короткими интервалами – о неисправности
батареи.
По завершении зарядки вытащите аккуму-
лятор, отключите зарядное устройство от сети.
Инструмент Patriot Lithium Longlife постав-
ляется с аккумуляторными батареями Li-Ion. Их
преимуществом является возможность подза-
рядки аккумулятора в любой момент без влия-
ния на емкость батареи, так как у них отсутству-
ет эффект памяти. Аккумуляторный инструмент
серии Patriot Lithium Longlife оборудован систе-
мой BSC – электронной защитой аккумулятор-
ной батареи, которая контролирует температу-
ру аккумулятора в процессе зарядки и разряда,
ограничивает ток заряда/разряда, не допускает
полной разрядки или перезаряда. Тем не менее,
для продления срока службы аккумулятора не-
обходимо соблюдать ряд правил:
ВНИМАНИЕ:
• Подключение аккумулятора к зарядному
устройству без включения в сеть сокращает
срок его службы.
• Отключайте зарядное устройство от сети, если
Вы его не используете.
• Зарядное устройство и аккумулятор могут на-
греваться в процессе зарядки. Это нормальная
ситуация, которая не свидетельствует о неис-
правности.
• Храните и заряжайте аккумулятор при нор-
мальной комнатной температуре. Не накры-
вайте зарядное устройство с аккумулятором в
процессе зарядки, избегайте в процессе заряда
длительного прямого попадания солнечных
лучей или расположения в непосредственной
близости от источников тепла.
• При длительном хранении инструмента и/или
аккумулятора проводите периодическую под-
зарядку аккумуляторной батареи.
Рис. 2
