15
ОПИСАНИЕ СБОРКИ И РАБОТЫ
чтобы зажимные кулачки плотно зафиксировали
оснастку в патроне.
Для удаления оснастки откройте зажимные
кулачки вращением в противоположном направ-
лении и достаньте оснастку из патрона.
ВНИМАНИЕ!
В процессе работы, а также установки и удаления
оснастки используйте защитные перчатки. Оснастка
может иметь острые грани, контакт с которыми может
нанести травму.
Эксплуатация инструмента
Примечание:
При высокой нагрузке или превышении до-
пустимой температуры аккумулятора в 70 °С
электроника выключает электроинструмент,
пока он не остынет до оптимального диапазона
рабочей температуры, или пока не будет устра-
нена причина перегрузки. Для продолжения рабо-
ты после устранения причины нажмите клавишу
включения
Работа в режиме шуруповерта
Установите муфту регулировки крутящего мо-
мента затяжки на соответствующий уровень крутя-
щего момента для Вашей работы. Вставьте острие
отверточной биты в головку винта и надавите на
инструмент. Включите инструмент на медленной
скорости, затем постепенно увеличивайте ее. От-
пустите кнопку включения, как только сработает
трещотка ограничителя крутящего момента.
ВНИМАНИЕ!
Следите за тем, чтобы отверточная бита вставлялась
прямо в головку винта, иначе можно повредить винт
и/или биту.
Примечание:
При работе с винтами для дерева, высверли-
те пробные отверстия для упрощения работы и
предотвращения разламывания деревянной ра-
бочей детали. См. таблицу.
Номинальный диаметр
шурупа (мм)
Рекомендуемый размер
пробного отверстия (мм)
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4
Сверление
Поверните муфту регулировки крутящего мо-
мента затяжки, чтобы совместить указатель с от-
меткой «сверло» .
Сверление в дереве
При сверлении в дереве, наилучшие резуль-
таты достигаются при использовании сверл для
дерева, снабженных направляющим винтом. На-
правляющий винт упрощает сверление, удерживая
сверло в обрабатываемой детали.
Намечайте точку сверления, чтобы избежать
соскальзывания сверла и повреждения поверхно-
сти детали.
Начинайте сверление на небольшой скорости,
затем плавно увеличивайте ее, чтобы обеспечить
точное сверление и аккуратное отверстие.
При сверлении сквозного отверстия снижайте
давление на инструмент при приближении сверла
к выходу из материала. Рекомендуется по возмож-
ности подкладывать деревянный брусок в месте
выхода сверла из заготовки, чтобы избежать рывка.

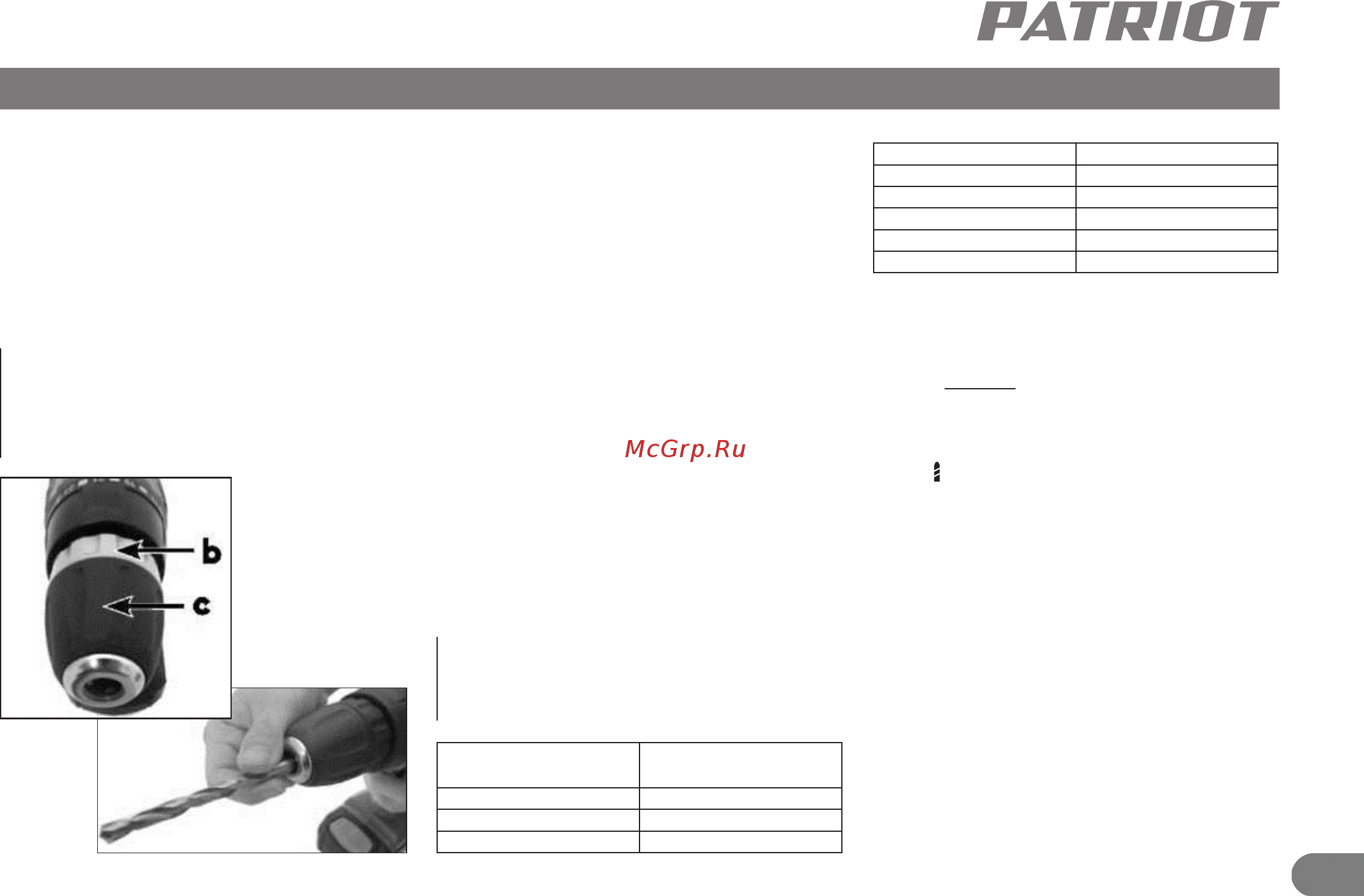

Рис. 8
Рис. 9
