AIR COMPRESSOR
• Не допускайте к работе с компрессором людей, не получивших надлежащих инструкций.
• Не допускайте работу компрессора при отсутствии воздушного фильтра.
• Не вскрывайте предохранительные и регулировочные устройства.
• Не подключайте к выходу компрессора воздушные шланги, пропускная способность кото-
рых не соответствует производительности компрессора.
УСТРОЙСТВО ИЗДЕЛИЯ
** Внешний вид комплектующих может незначительно отличаться от приведенных в настоя-
щем руководстве, что не влияет на работоспособность изделия.
1
1
2
2
3
4
4513
13
6
7
7
6
88101112 12 1011
9
9
14
14
5

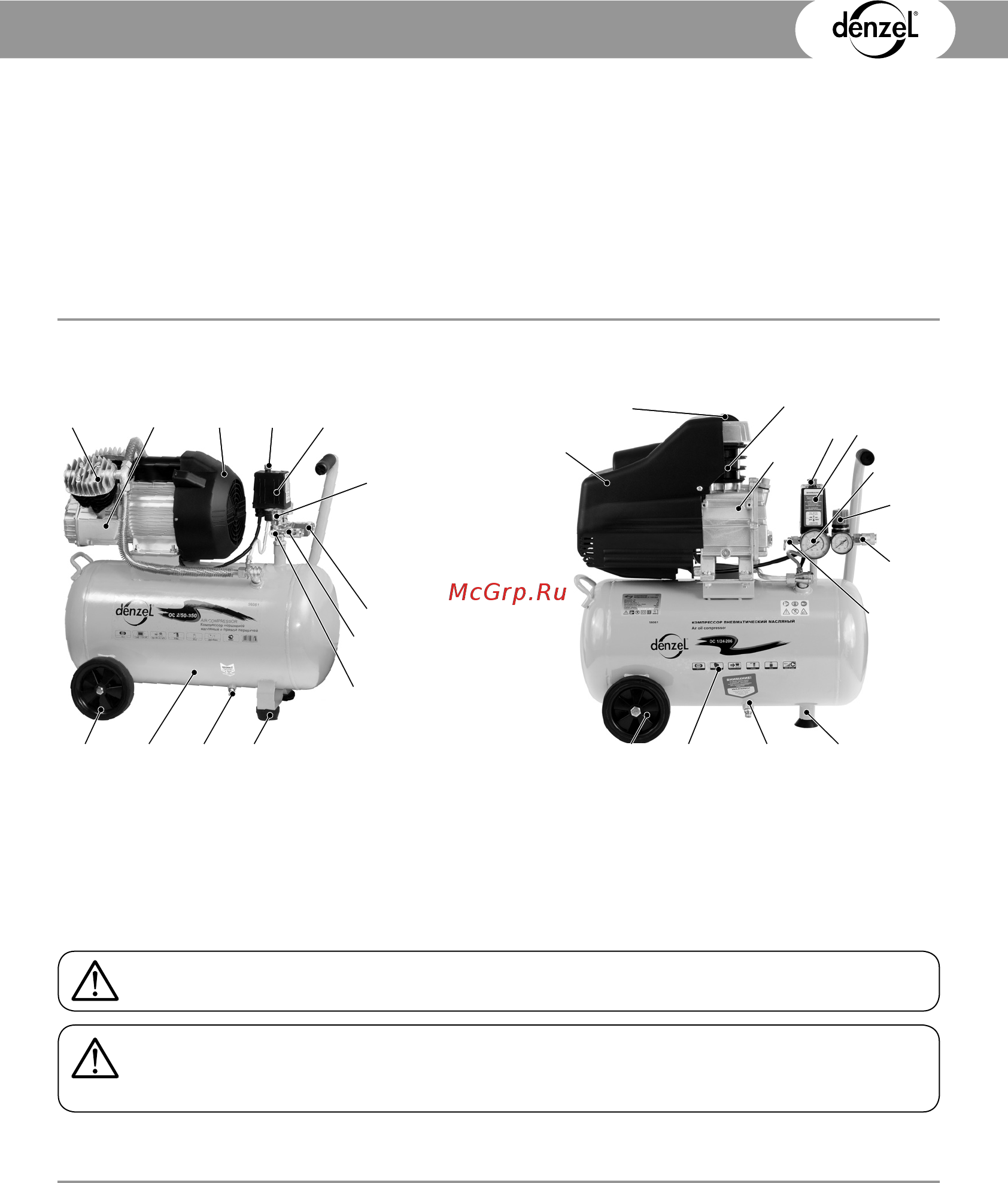

1. Картер компрессорного насоса
2. Цилиндр
3. Фильтр воздушный
4. Кожуг электрического двигателя
5. Реле давления
6. Регулятор давления
7. Манометр
8. Ресивер
9. Защитный (сбросной) клапан
10. Виброопора
11. Клапан для слива конденсата
12. Колеса
13. Переключатель ВКЛ/ВЫКЛ
14. Выходной разъем
ВНИМАНИЕ!
Запрещается эксплуатация компрессора во взрывоопасных помещениях.
ВНИМАНИЕ!
Запрещается эксплуатация компрессора под воздействием атмосферных
осадков.
ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Компрессор спроектирован и изготовлен в соответствии с общими требованиями и нормами
безопасности к данному виду оборудования, установленными в действующих технических пра-
вовых актах. Степень защиты компрессора не ниже IP 21. Класс по способу защиты человека
от поражения электрическим током — 1.
