ENGLISH en
11

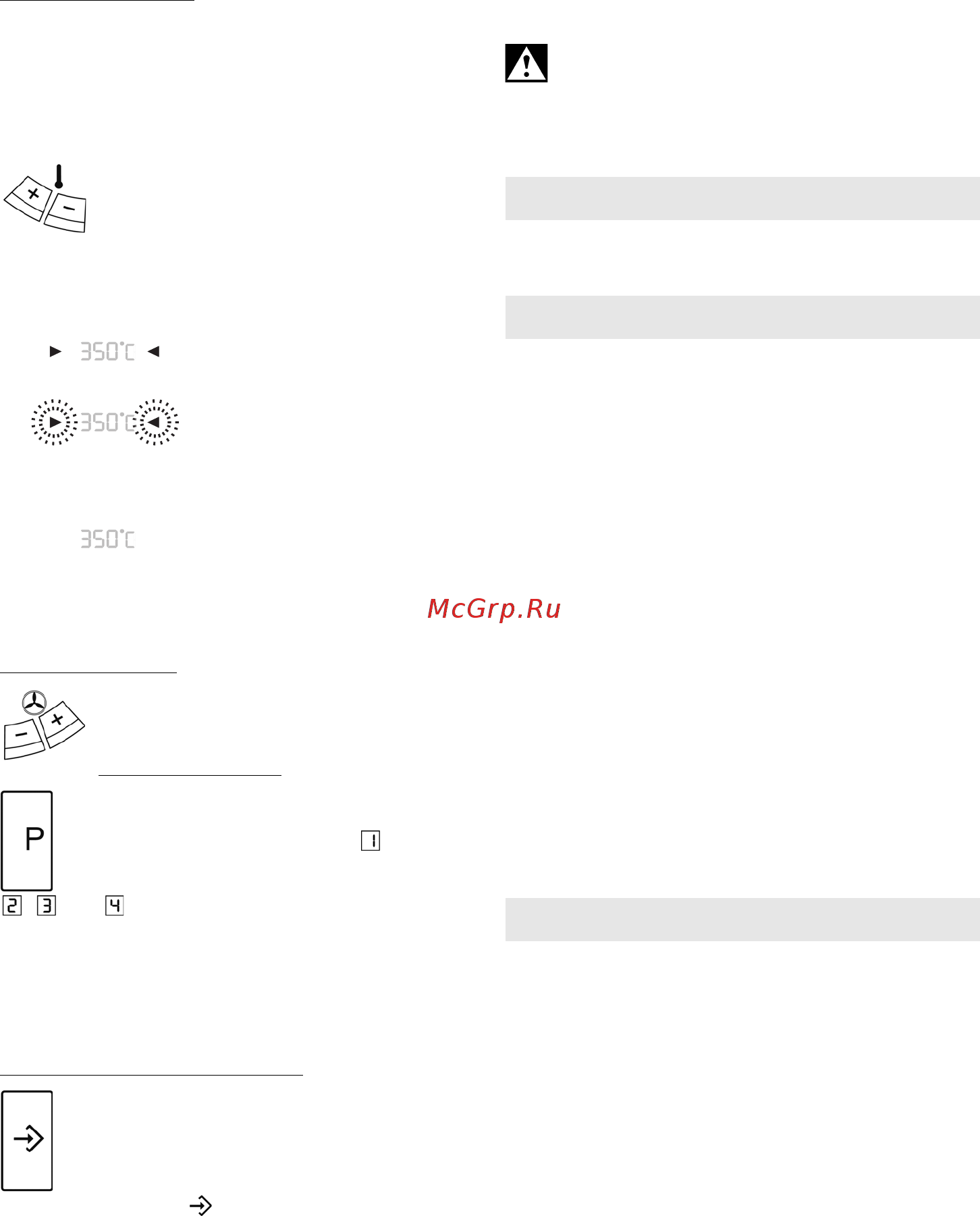

6.3 HE 23-650 Control
The sliding switch (4) can be used to switch the tool
on and off and for selecting between 2 stages.
Setting temperature:
At stage 1 of the sliding switch (4) the temperature
is always 50 °C (cold-air stage). Use the cold-air
stage to dry paint, cool workpieces or to cool down
the nozzle before changing an accessory part.
At stage 2 of the sliding switch (4) the temperature
can be set steplessly.
Press the buttons (6) to set the
temperature.
Briefly press the "+" /"-" buttons to
increase or lower the set value in 10°
steps. Press the buttons longer to change the value
faster.
Notes:
Triangles are displayed when
the desired temperature is
being set.
If the desired temperature is
set, the blower (depending on
the selected speed/air volume)
needs a few seconds to reach the set value. The
triangles flash during this period.
The actual temperature is
measured at the nozzle outlet.
The triangles disappear when
the desired temperature has been reached.
When the hot air gun is switched off, the last value
set is retained.
Setting air volume:
Press the buttons (7) to set the air volume
or the fan speed.
Program operation:
Four programs for the most frequent types of
work are set in the factory. Press the "P"
button for program operation. A for
program 1 appears in the display. Press the
program button again to reach the programs
, and . Press the button again to return to
normal operation.
Program 1: Forming plastic pipes
Program 2: Welding plastic pipes
Program 3: Removing paint
Program 4: Soft soldering
(For technical data, see chapter 12.)
Changing programs and saving:
The values in the four programs can be
changed and saved. To do this, first press the
program button "P" until the program to be
changed is displayed. Set the desired air
volume and temperature. Then push the save
button (10) until the symbol in the display
disappears (approx. 5 seconds). The entered
values are now saved in the program.
Note:
- To return from program operation to the normal
function, press the program button (8) until the
program symbol in the display (9) has
disappeared.
- The factory settings of the programs are listed in
chapter12..
6.4 Stationary operation
If you wish to use the hot air gun as a stationary
tool, ensure that it is placed on a safe, anti-slip
and clean base.
To use the hot air gun in stationary operation, place
it on the anti-slip bases (5).
The air inlet (3) with grid
must be free of foreign
bodies.
Clean the air inlet (3)
if necessary.
Thermal protection
The tools are equipped with 2-stage thermal
protection:
1. * A thermo switch switches off the heater in case
of excessive interference in the air outlet of the
blow-out opening (heat accumulation). However,
the blower continues running. When the blow-out
opening is free again, the heater cuts in again
automatically after a short while. The thermo switch
can also trip after the tool is switched off. In this
case, after the tool is switched on again it takes
longer than usual until the temperature at the blow-
out opening is reached.
* does not apply to HE 20-600, H 16-500
2. The thermal fuse switches the tool off completely
in the event of overloading.
Short-term voltage drops
Switching on the machine reduces the voltage
briefly. Unfavourable mains power conditions may
have a detrimental effect on other machines.
Network impedances less than 0.4 ohms should not
cause malfunctions.
Use only genuine Metabo accessories.
If you need any accessories, check with your
dealer.
For dealers to select the correct accessory, they
need to know the exact model designation of your
power tool.
For possible accessories, refer to the illustrations
on page 3.
A Flat spray nozzle
Drying, removal of old paint coats
BSpray nozzle
Removal of paint coats on window frames
C Reflector nozzle
Heating of plastics prior to forming; shrink fitting
of shrinking hoses
D Slotted nozzle
Lap welding of PVC fabrics and foils
7. Servicing
8. Troubleshooting
9. Accessories
