Česky | 21
Bosch Power Tools 1 609 92A 1C9 | (30.6.15)
Prohlášení o shodě
Prohlašujeme na výhradní zodpovědnost, že výrobek popsa-
ný v části „Technická data“ splňuje všechna příslušná ustano-
vení směrnic 2011/65/EU, do 19. dubna 2016:
2004/108/ES, od 20. dubna 2016: 2014/30/EU,
2006/42/ES včetně jejich změn a je v souladu s následujícími
normami: EN 60745-1, EN 60745-2-3.
Technická dokumentace (2006/42/ES) u:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 24.06.2015
Montáž
Montáž ochranných přípravků
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Upozornění: Po prasknutí brusného kotouče během provozu
nebo při poškození upínacích přípravků na ochranném kry-
tu/na elektronářadí musí být elektronářadí neprodleně zaslá-
no do servisního střediska, adresy viz odstavec „Zákaznická a
poradenská služba“.

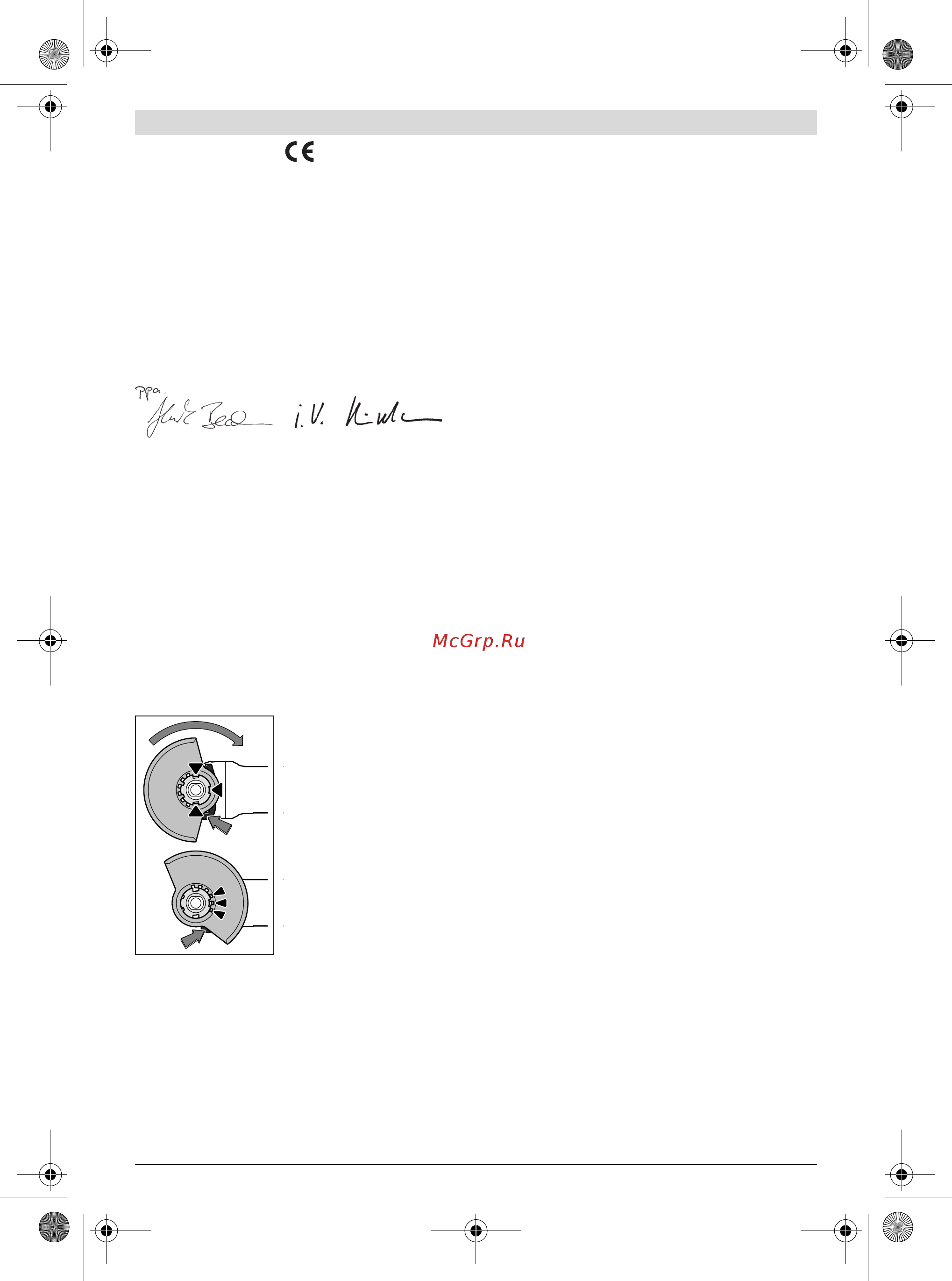

Ochranný kryt pro broušení
Ochranný kryt 7 položte na upína-
cí místo na elektronářadí tak, až
kódovací výstupek ochranného
krytu souhlasí s upínacím mís-
tem. Přitom stlačte a podržte od-
jišťovací páčku 1.
Zatlačte ochranný kryt 7 na krku
vřetene až nákružek ochranného
krytu dosedne na přírubu elektro-
nářadí a ochranný kryt otočte až
zřetelně slyšitelně zaskočí.
Polohu ochranného krytu 7
přizpůsobte potřebám pracovní-
ho procesu. K tomu stlačte
odjišťovací páčku 1 nahoru a
ochranný kryt 7 otočte do požadované polohy.
Ochranný kryt 7 vždy nastavte tak, aby všechny 3 čer-
vené výstupky odjišťovací páčky 1 zasahovaly do pří-
slušných vybrání ochranného krytu 7.
Ochranný kryt 7 nastavte tak, aby se zamezilo odletu
jisker ve směru obsluhy.
Ochranný kryt 7 se smí nechat přetočit jen za ovládání
odjišťovací páčky 1! V opačném případě nesmí být
elektronářadí žádným způsobem dále používáno a musí
být předáno do zákaznického servisu.
Upozornění: Kódovací výstupky na ochranném krytu 7 zajiš-
ťují, aby bylo možno namontovat jen k elektronářadí lícující
ochranné kryty.
Ochranný kryt pro dělení
Při dělení pomocí vázaných brusných prostředků pou-
žívejte vždy ochranný kryt pro dělení 12.
Při oddělování v kameni se postarejte o dostatečné od-
sávání prachu.
Ochranný kryt pro dělení 12 se namontuje jako ochranný kryt
pro broušení 7.
Odsávací kryt pro dělení s vodícími saněmi
Odsávací kryt pro dělení s vodícími saněmi 19 se namontuje
jako ochranný kryt pro broušení 7.
Přídavná rukojeť
Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 5.
Přídavnou rukojeť 5 našroubujte podle způsobu práce vpravo
nebo vlevo na hlavu převodovky.
Ochrana ruky
Pro práce s pryžovým brusným talířem 15 nebo s hrn-
covým kartáčem/kotoučovým kartáčem/lamelovým
brusným kotoučem vždy namontujte ochranu ruky 14.
Ochranu ruky 14 upevněte pomocí přídavné rukojeti 5.
Montáž brusných nástrojů
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou. Kotouče jsou při práci velmi horké.
Očistěte brusné vřeteno 6 a všechny montované díly.
Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene 2, aby se brusné vřeteno zaaretovalo.
Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene. Jinak se může elektronářadí poškodit.
Brusný/dělící kotouč
Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.
Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě převo-
dovky) souhlasily.
Pořadí montáže je patrné na straně grafiky.
K upevnění brusného/dělícího kotouče našroubujte upínací
matici 10 a utáhněte ji klíčem se dvěma čepy.
Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-2003-005.book Page 21 Tuesday, June 30, 2015 7:44 AM
