12

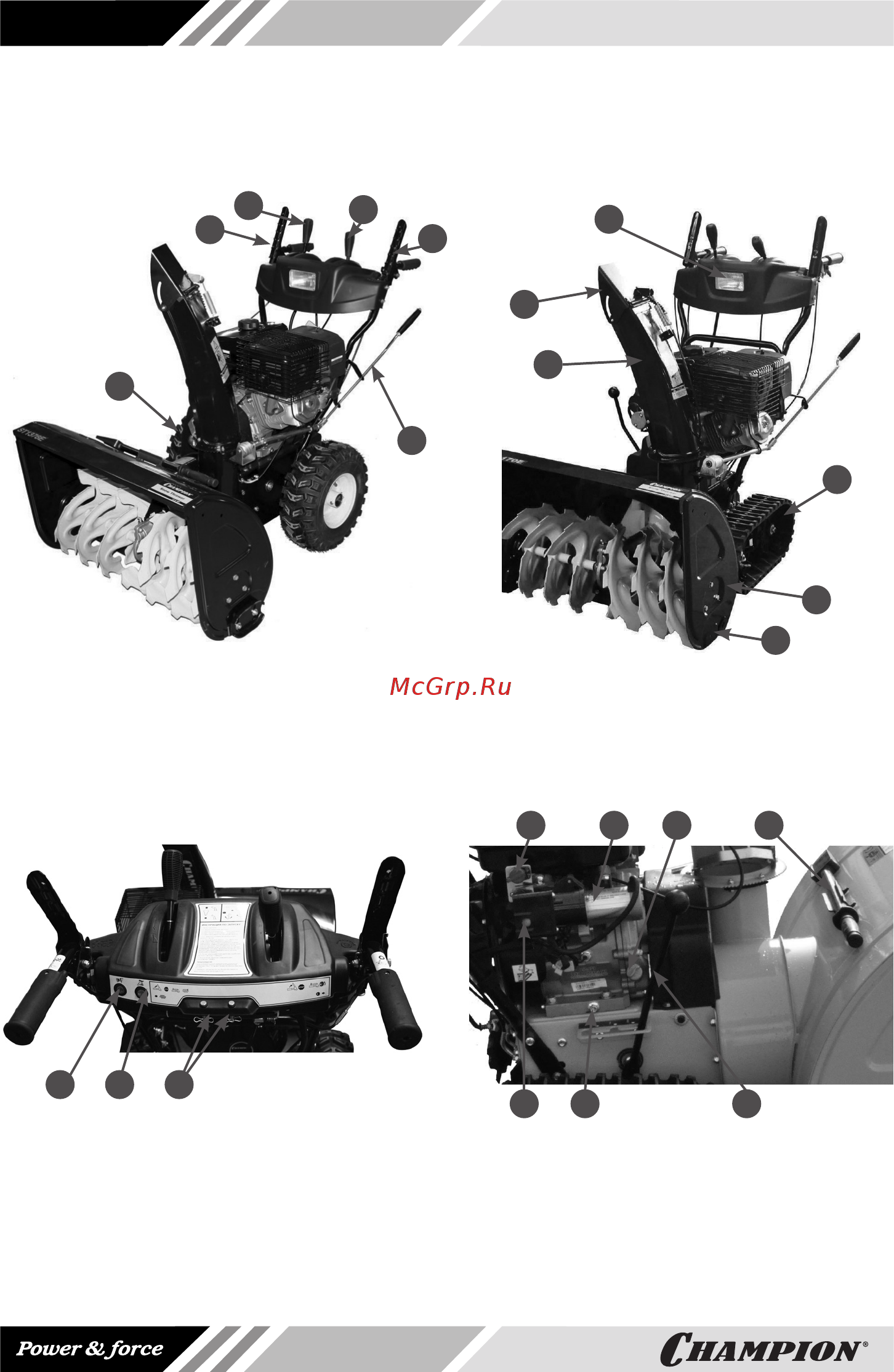

7. ОСНОВНЫЕ УЗЛЫ
И ОРГАНЫ УПРАВЛЕНИЯ
1
2
4
3
5
6
Рис.C
1.Выключатель фары 2. Выключатель
обогрева рукояток (только STT1170E)
3.Срезные болты шнека (запасные)
Рис.D
1. Пробка для слива масла
2.Выключатель электрического стартера
3.Выключатель зажигания
4. Электрический стартер 5. Крышка/щуп
горловины для залива масла
6. Лопатка для чистки желоба 7. Рычаг
установки высоты шнека (только STT1170E)
Рис.А
1.Колесо 2. Рычаг управления поворота
желоба 3.Рычаг включения шнека
4.Рычаг управления наклона выброса
5. Рычаг переключения передач
6.Рычаг привода хода
Рис.В
1.Гусеница 2.Фара 3. Дефлектор
регулирования наклона выброса снега
4.Направляющий желоб выброса снега
5. Кожух шнека 6.Салазки регулировки
высоты кожуха.
1
2
3
4
5
6
4
1
2
3
5 6
7
1 2 3
