Champion STT1170E G340SHKE [14/28] Монтаж органов управления

МОНТАЖ КОЛЕС

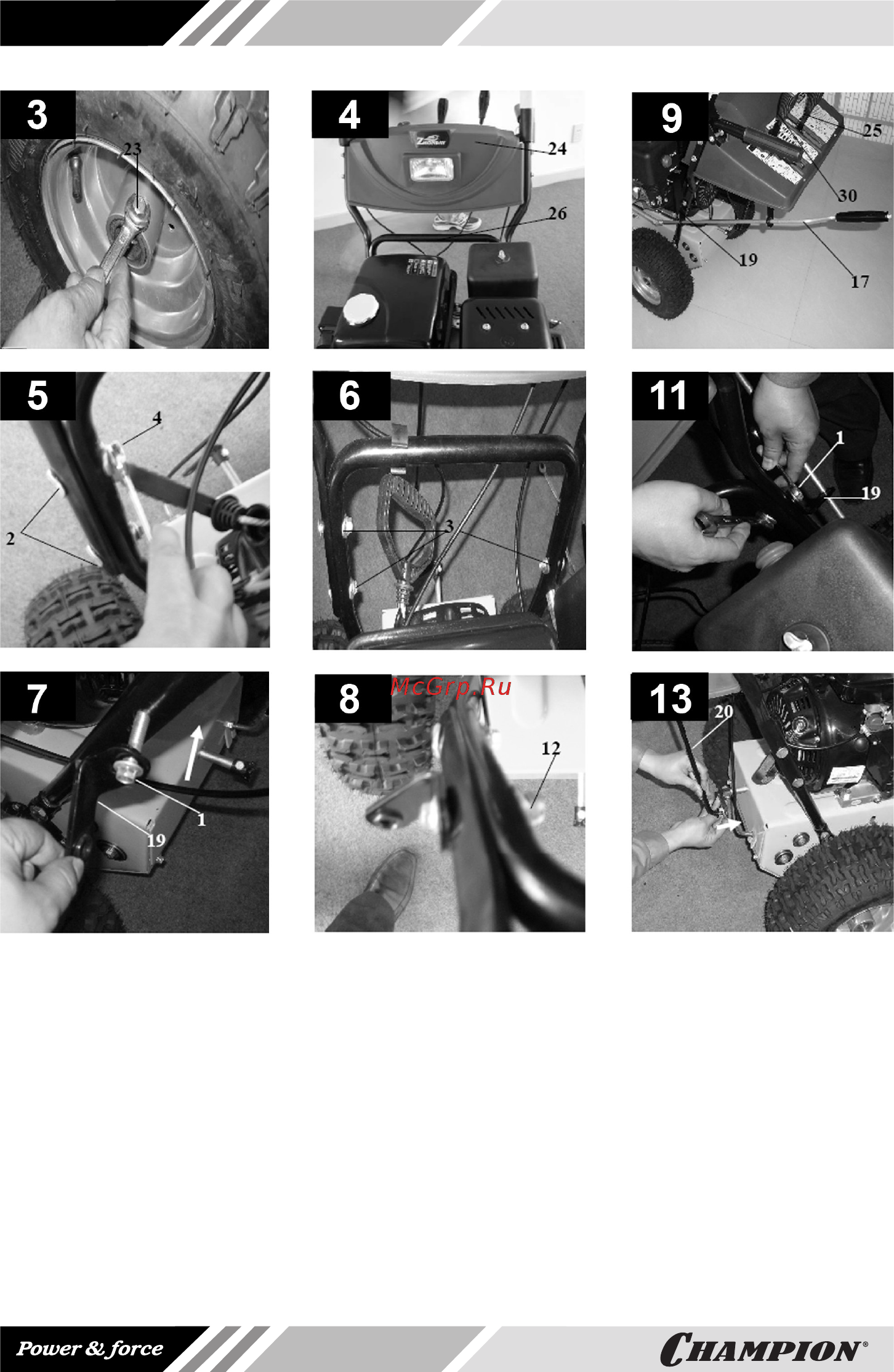

Установите колесо на полуось (Рис.3)

и закрепите болтом с шайбой М8х20 из

комплекта поставки Рис.2 (22,23).

МОНТАЖ ОРГАНОВ УПРАВЛЕНИЯ

Установите пульт управления (24) на

раму (26) Рис.4 и закрепите болтами (2)

Рис.5.

Установите кронштейн (19), зафиксиро-

вав его болтом (1) Рис.7. Установите в

кронштейн (19) рычаг управления жело-

бом (17), вставьте его в шарнир (28) и за-

крепите шплинтом (10) Рис 9,10. Затяни-

те болт(1) кронштейна(19) (Рис.11).

Установите тягу переключения скоростей

(20) Рис.2 в отверстие в рычаге переклю-

чения передач (25) Рис.9. и зафиксируй-

те его Рис.12-14.
