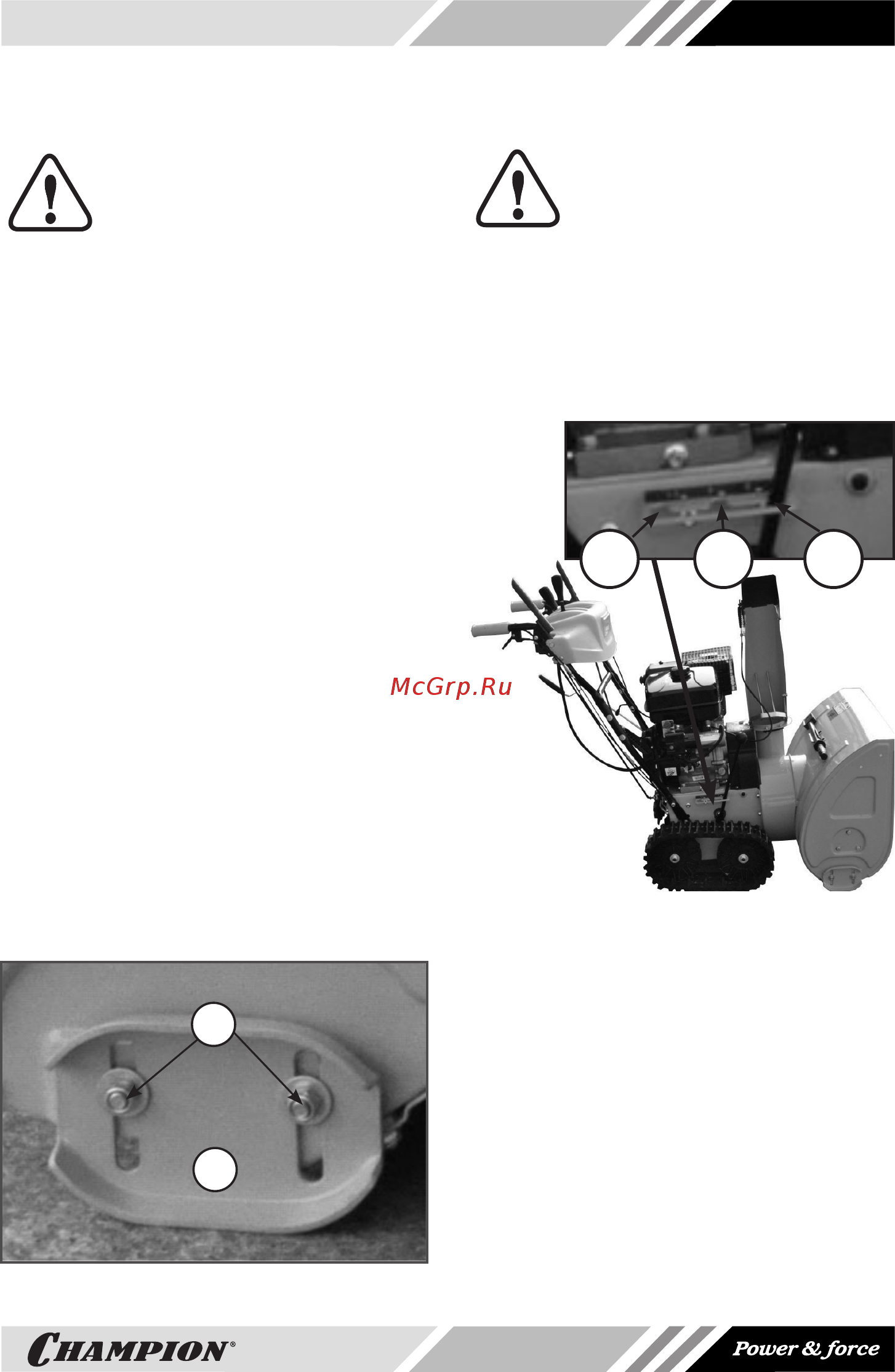

19
РЕГУЛИРОВКА ВЫСОТЫ ЗАБОРА
СНЕГА
ВНИМАНИЕ!
Перед проведением регули-
ровки или ремонта агрегата
необходимо заглушить двига-
тель снегоотбрасывателя.
Снегоотбрасыватель снабжен двумя са-
лазками для настройки высоты забора
снега, расположенными на внешней сто-
роне кожуха шнека. С их помощью можно
приподнимать кожух шнека над уровнем
земли.
При уборке снега с твердой поверхности,
такой как мощеные дороги и пешеходные
тротуары, опускайте кожух шнека ближе
к земле, приподнимая салазки.
При уборке снега с каменистых или не-
ровных поверхностей поднимайте кожух
шнека над уровнем земли, опуская са-
лазки. Это будет способствовать тому,
чтобы камни и прочий мусор не захваты-
вались и не выбрасывались шнековым
механизмом.
Чтобы отрегулировать положение сала-
зок:
1. Поместите колодку нужной высоты
(равной желаемой высоте от земли)
под кожух шнекового механизма.
2. Ослабьте гайки крепления салазок
(A), Рис. 27) и установите салазки (В)
на необходимую высоту. Снова затя-
ните гайки.
В
А
Рис. 27
3. Установите салазки на другой сторо-
не на ту же высоту.
ПРИМЕЧАНИЕ:
Убедитесь, что снегоотбра-
сыватель поднят на одинако-
вую высоту с обеих сторон.
ТОЛЬКО ДЛЯ STT1170E
Кроме салазок для регулировки высоты
кожуха шнека, снегоотбрасыватель обо-
рудован механизмом установки рабочего
положения снегоотбрасывателя, который
приводится в действие рычагом (1) Рис.28.
3 2 1
Рис.28
Положение(1) рычага: транспортное
или уборка неровных поверхностей.
Положение (2) рычага: рабочее
положение при свежевыпавшем снеге.
Положение(3) рычага:
работа при твердом, плотном снеге.
ЗАМЕНА СРЕЗНОГО БОЛТА
ШНЕКА
Для предотвращения поломки шнекового
механизма в случае попадания твердых
предметов, шнеки прикреплены к своему
валу с помощью специальных срезных
штифтов, рассчитанных на срезание в
случае, если посторонний предмет за-
клинится в кожухе шнека.
