Русский (RU)
12
9. Панель управления
9.1 Обзор панели управления

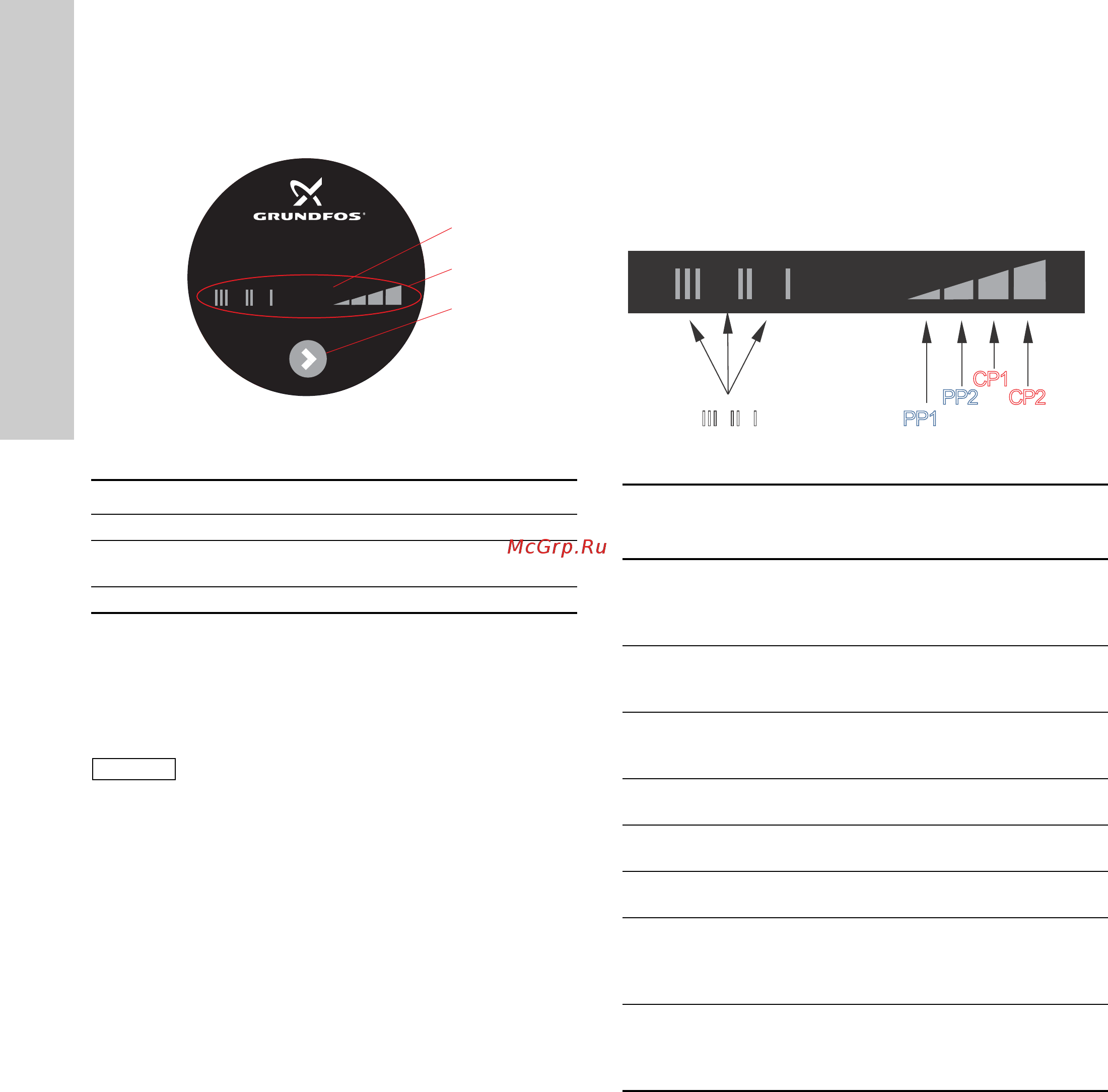

Рис. 8 Панель управления GRUNDFOS ALPHA2 L
Состав панели управления:
9.2 Световое поле "POWER ON"
Световое поле "POWER ON" (рис. 8, поз. 2) загорается при
включении электропитания.
При обнаружении неполадок устраните их и перезапустите
насос, отключив и снова включив питание насоса.
9.3 Световые поля, отображающие режим работы
насоса
В насосе имеется семь дополнительных режимов работы,
выбираемых с помощью соответствующей кнопки.
См. рис. 8, поз. 4.
Режимы работы насоса отображаются семью различными
световыми полями. См. рис. 9.
Рис. 9 Семь световых полей
Подробная информации об использовании режимов работы
насоса приведена в разделе 13. Режимы работы и
характеристики насоса.
9.4 Кнопка выбора режимов работы насоса
При каждом нажатии кнопки (рис. 8, поз. 4) режим работы
насоса изменяется.
Один цикл включает в себя семь нажатий кнопки. См. раздел
9.3 Световые поля, отображающие режим работы насоса.
TM04 2526 2013
Поз. Наименование
1 Световое поле "POWER ON"
2
Семь световых полей, отображающих режим
работы насоса
3 Кнопка выбора режима работы насоса
Указание
Если загорелось только световое поле
"POWER ON", значит появилась
неисправность (например, заклинивание),
которая препятствует нормальной работе
насоса. См. раздел 14. Обнаружение и
устранение неисправностей.
1
2
3
ON
POWER
ALPHA2 L 25-40 180
TM04 2527 2608
Количество
нажатий
кнопки
Световое
поле
Описание
0
PP2
(заводские
настройки)
Кривая пропорционального
регулирования с
максимальным значением
давления
1 CP1
Кривая регулирования с
минимальным постоянным
значением давления
2 CP2
Кривая регулирования с
максимальным постоянным
значением давления
3 III
Фиксированная частота
вращения III
4II
Фиксированная частота
вращения II
5I
Фиксированная частота
вращения I
6 PP1
Кривая пропорционального
регулирования с
минимальным значением
давления
7 PP2
Кривая пропорционального
регулирования с
максимальным значением
давления
III II I PP1
PP2 CP2
CP1
ON
POWER
