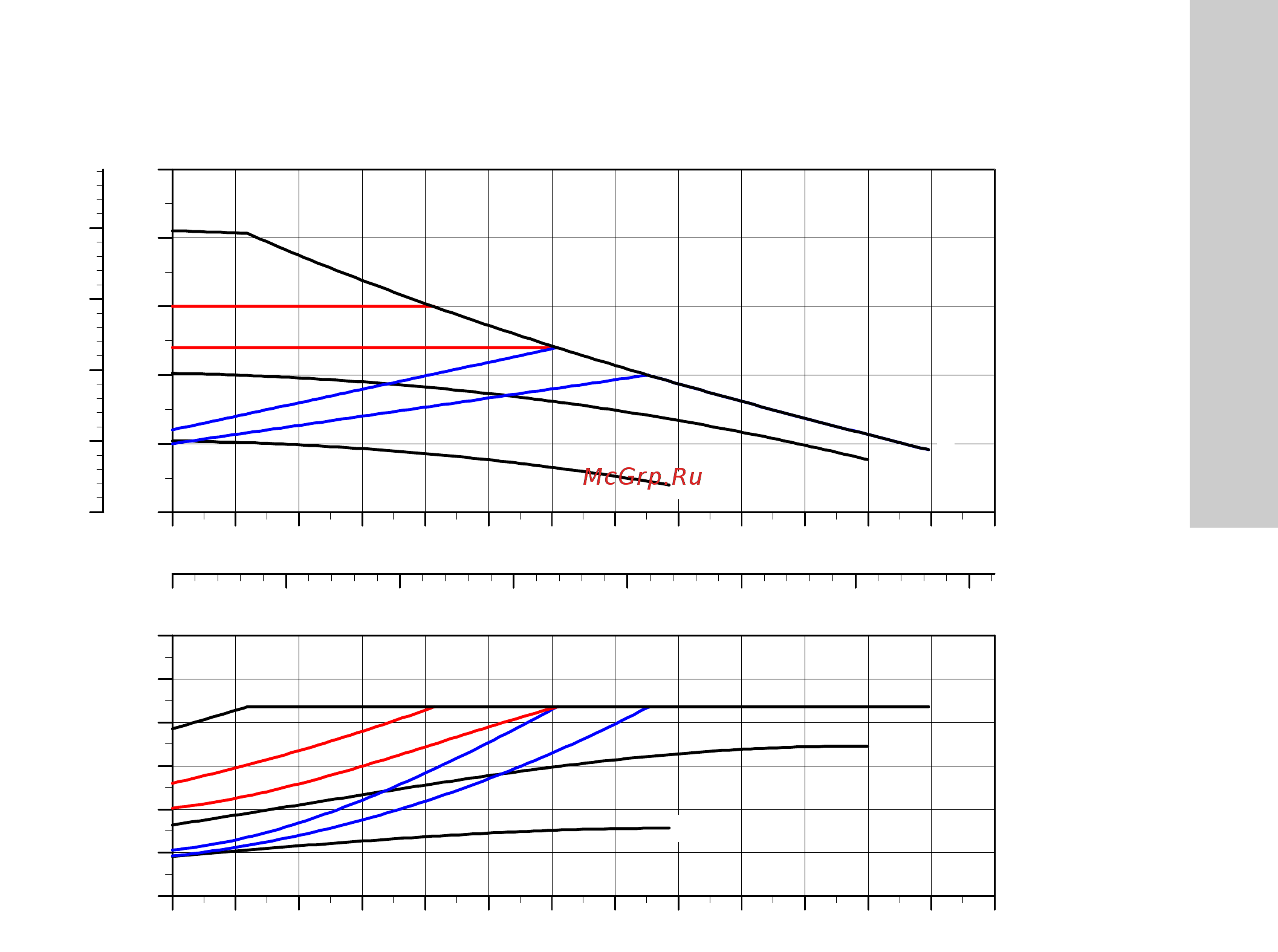

16.3 Кривые рабочей характеристики, ALPHA2 L XX-40
Рис. 17 ALPHA2 L XX-40
TM04 2110 2008
0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2
Q [m³/h]
0
1
2
3
4
[m]
H
0
10
20
30
40
[kPa]
p
0.0 0.1 0.2 0.3 0.4 0.5 0.6
Q [l/s]
III
II
I
0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2
Q [m³/h]
0
5
10
15
20
25
[W]
P1
III
II
I
