Русский (RU)
6
5. Маркировка
5.1 Фирменная табличка

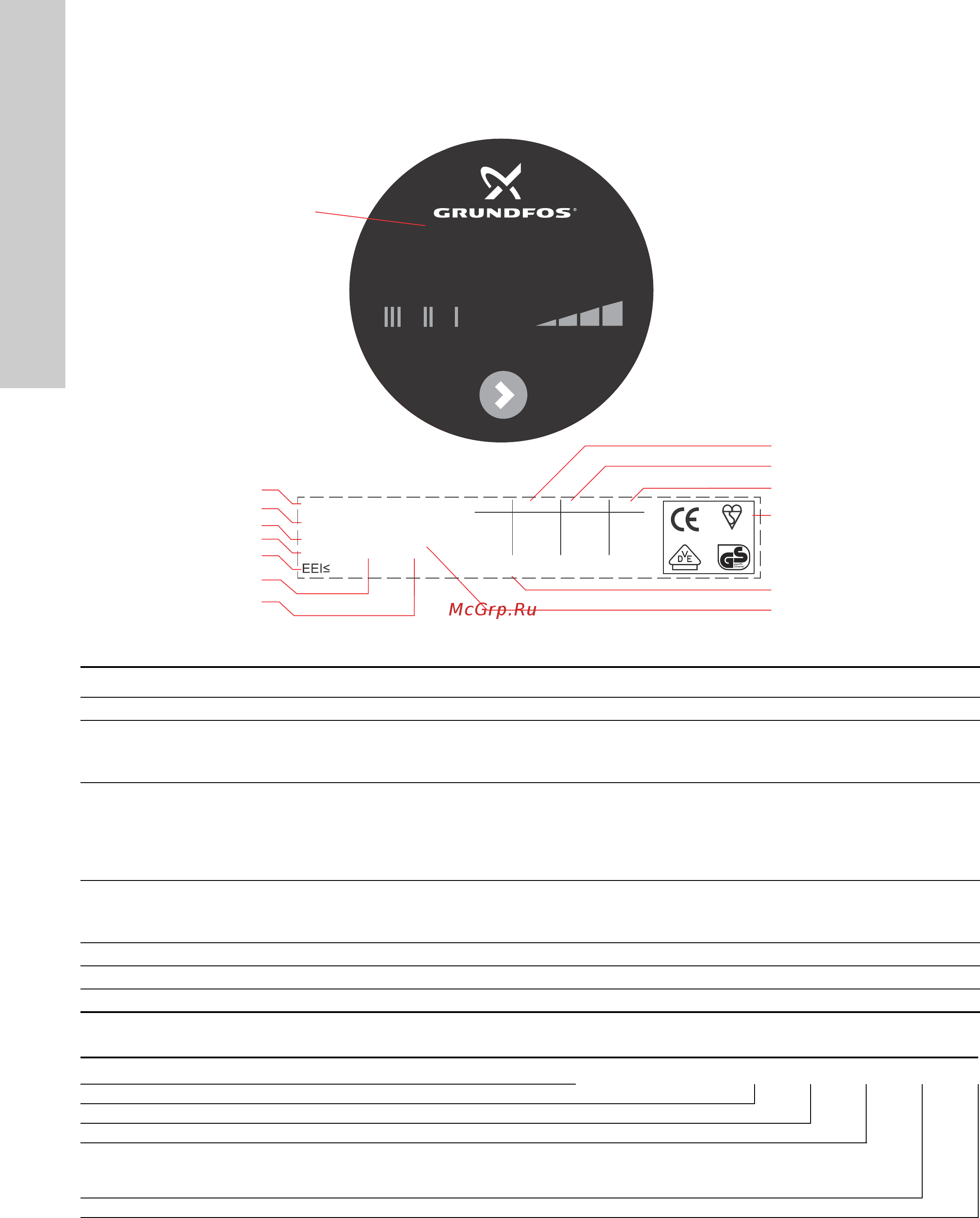

Рис. 2 Пример фирменной таблички
5.2 Условное типовое обозначение
TM05 5925 2013
Поз. Описание Поз. Описание
1 Тип насоса 8 Индекс энергоэффективности (EEI)
2 Номер продукта 9
Номинальный ток [A]:
• Мин.: Минимальный ток [A]
• Макс.: Максимальный ток [А]
3Cерийный номер 10
Потребляемая мощность P1 [Вт]:
• Мин.: Минимальная потребляемая мощность P1
[Вт]
• Макс.: Максимальная потребляемая мощность P1
[Вт]
4
Код производства:
•1-я и 2-я цифры = год
•3-я и 4-я цифры = календарная неделя
11 Максимальное давление в системе [MПа]
5 Класс защиты 12 Маркировка СЕ и разрешения
6 Напряжение [В]13Страна изготовления
7 Частота [Гц]14Температурный класс
Prod. No. 95047562
00000001
Serial No.
PC 0833 TF110
IP 42 230V
~ 50Hz
Max.
Min. 0.05
I1/1(A) P1(W) MPa
5
22 1.0
0.19
KM07183
2
3
4
5
6
7
9
10
11
12
13
14
8
MADE IN DENMARK
0.23 - Part 2
1
ALPHA2 25-40 180
AUTO
ADAPT
W
A
ALPHA2L 25-40 180
ON
POWER
ALPHA2 L 25-40 180
Пример ALPHA2 L 25 -40 180
Тип насоса
Номинальный диаметр (DN) всасывающего и выпускного патрубков [мм]
Максимальный напор [дм]
: Чугунный корпус насоса
N: Корпус насоса из нержавеющей стали
A: Корпус насоса с воздухоотделителем
Монтажная длина [мм]
