Grundfos ALPHA2 L 25-60 180 98286490 [9/28] Изменение положения блока управления

Русский (RU)

7.2 Положение блока управления

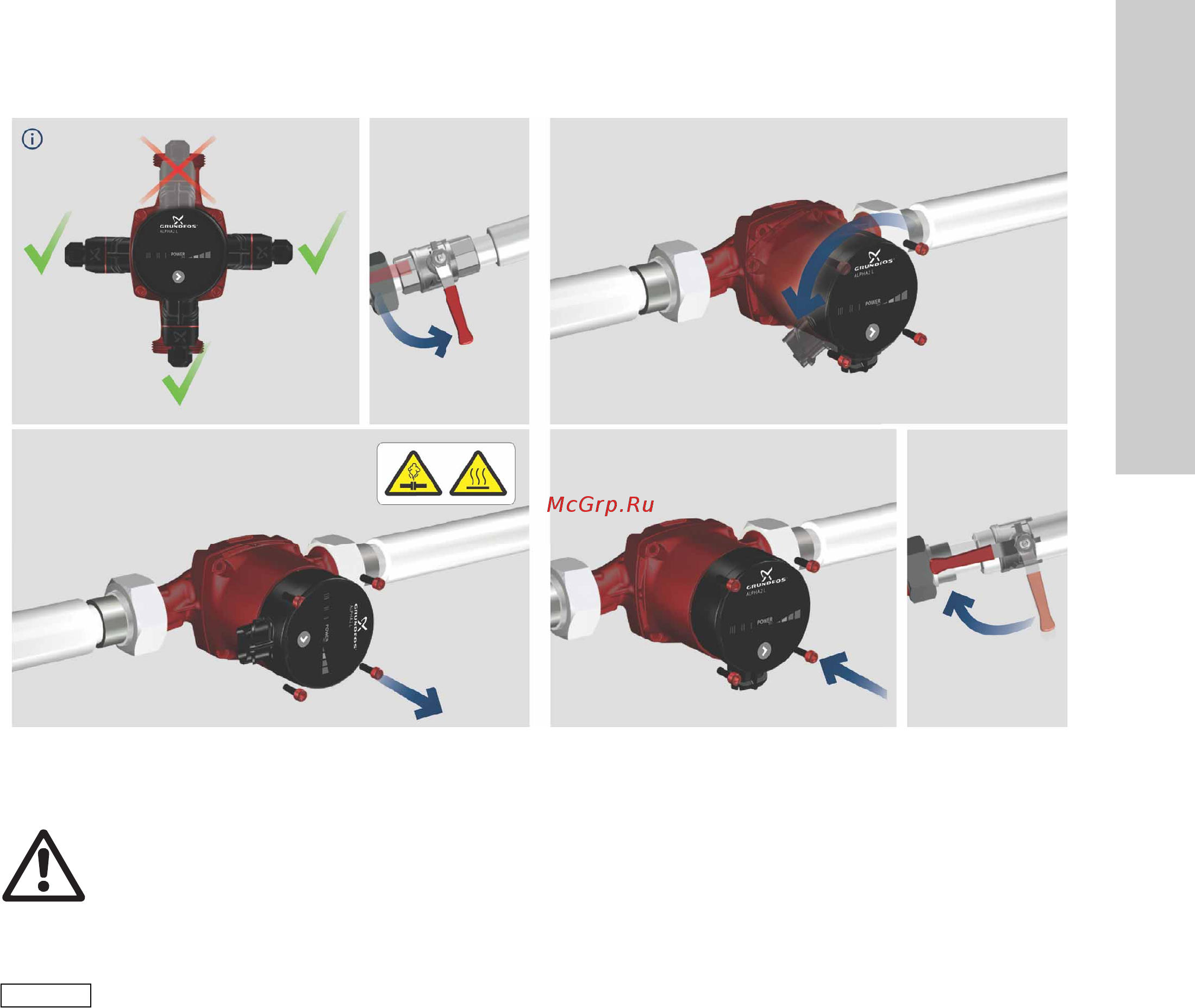

Рис. 5 Положение блока управления

7.3 Изменение положения блока управления

Положение блока управления можно менять шагами по 90 °.

Возможные/допустимые положения и порядок изменения

положения блока управления показаны на рис. 5.

Последовательность действий:

1. Ослабить с помощью Т-образного ключа (M4) и снять

четыре винта с внутренним шестигранником, крепящих

головную часть насоса.

2. Повернуть головную часть насоса в необходимое

положение.

3. Вставить винты и затянуть

их крест-накрест.

TM05 8564 2413

Предупреждение

Перекачиваемая жидкость может быть

нагрета до температуры кипения и

находиться под высоким давлением.

Прежде чем открутить винты, нужно слить

всю жидкость из гидросистемы или закрыть

задвижки с обеих сторон насоса.

Внимание

Заполните систему перекачиваемой

жидкостью или откройте запорные клапаны

при изменении положения блока управления.
