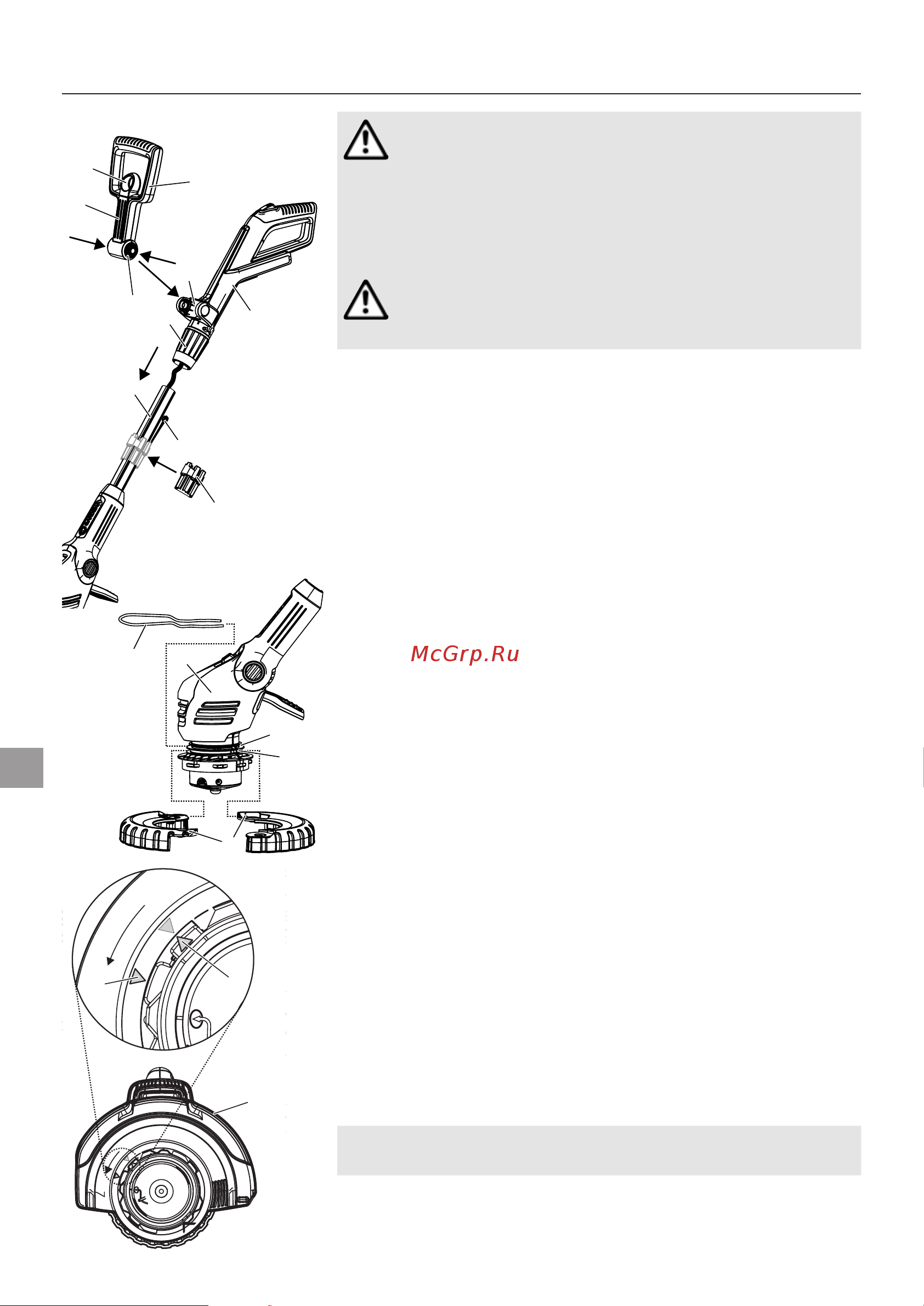

3. Moнтаж
Сборка триммера:
ß
R
h
j
g
t
2
1
w
e
o
ö
3
0
l
k
q
ß
A1
ß
A2
ВНИМАНИЕ!
Установку ручки разрешается производить только
при условии, что кабель между ручкой и штангой
находится в исправном состоянии. Если кабель
поврежден, то ручку устанавливать нельзя.
В этом случае свяжитесь с официальным дилером
GARDENA в Вашем регионе.
ВНИМАНИЕ!
Эксплуатация триммера разрешается только
с установленным защитным кожухом
q
.
1. Осторожно извлеките из упаковки ручку
1
вместе со
штангой
2
. При этом не допускается тянуть за кабель.
2. Убедитесь, что зажимная втулка
t
находится в открытом
состоянии (символ Замок открыт).
3. Надвиньте ручку
1
на штангу
2
до щелчка. При этом кабель
не должен перекручиваться или зажиматься.
4. Потянув за ручку
1
, проверьте, прочно ли она сидит на
штанге
2
. После монтажа ручка
1
и штанга
2
больше не
могут быть разъединены.
5. Закрутите зажимную втулку
t
(символ Замок закрыт).
6. Вытяните блокировку
o
дополнительной ручки
h
, вдавите
обе защелки
g
дополнительной ручки
h
и защелкните их
канавками
ß
R
вперед в ответной части
j
.
7. Только для арт. 9825: Обе половинки рабочего колеса
k
наложите на нижнюю канавку
l
головки триммера
3
и закройте до щелчка.
8. Задвиньте скобу для защиты растений
ö
спереди в верхнюю
канавку
0
головки триммера
3
. При этом следите, чтобы
рабочее колесо
k
могло свободно вращаться (т.е. заводите
скобу изгибом вверх).
9. Наденьте защитный кожух
q
на головку триммера
3
.
10. Поворачивайте защитный кожух
q
, пока он не будет
полностью сдавливаться (обе стрелки
ß
A1
,
ß
A2
находятся
друг напротив друга).
11. Поворачивайте защитный кожух
q
против часовой стрелки
до щелчка.
12. Слегка раздвиньте магазин
w
с открытой стороны
и надвиньте на штангу
2
.
13. Вставьте в магазин
w
до 6 пластмассовых ножей
e
,
пока ножи не встанут плотно.
В комплект поставки входят 20 пластмассовых ножей и магазин
для запасных ножей. В магазине можно хранить до 6 запасных
ножей.
Установка ножа в суппорте ножа описана в
8. Устранение неисправностей “замена пластмассоаого ножа”.
182
RUS
