StarLine V63
16

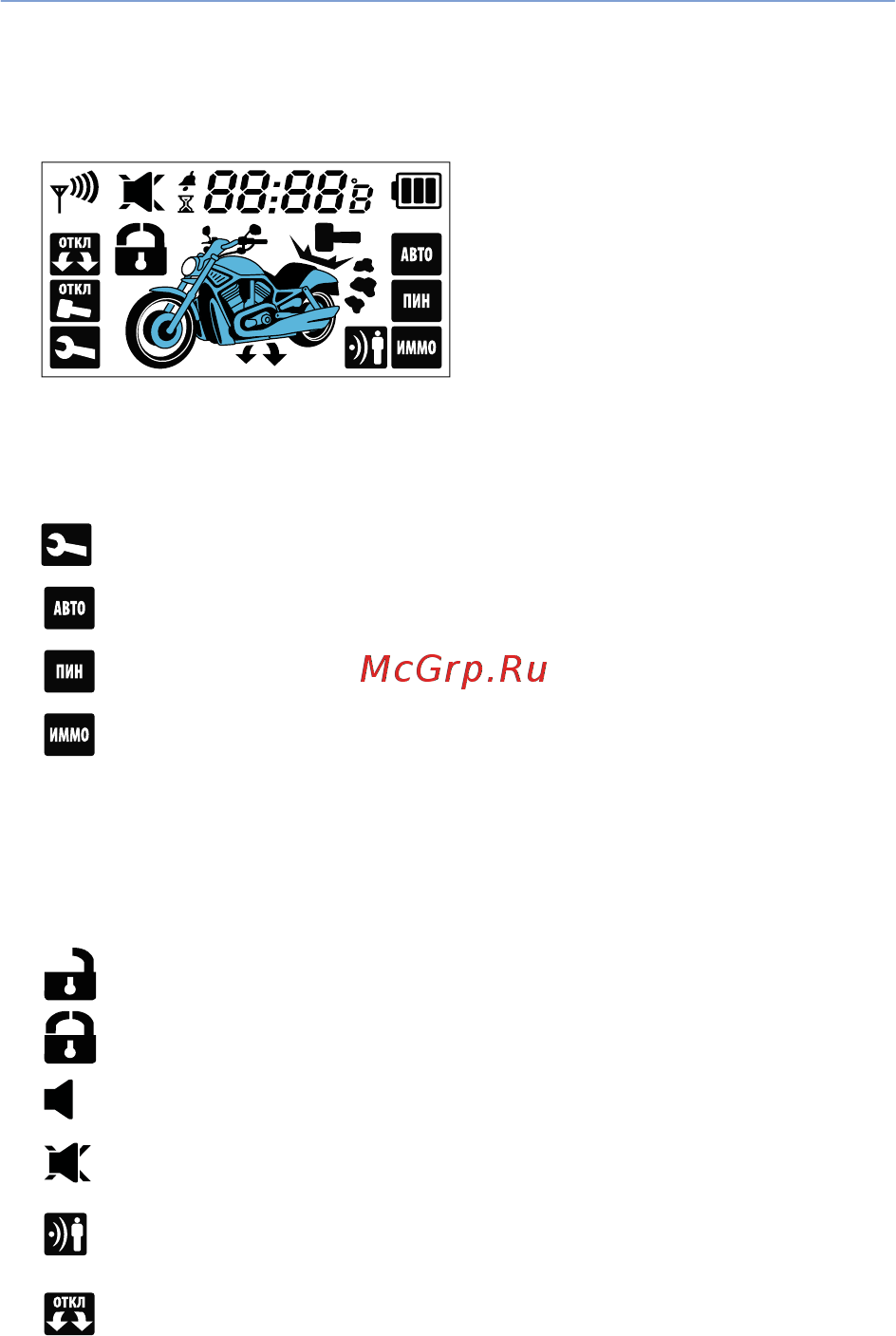

Жидкокристаллический
дисплей брелка
Индикация режимов и функций
Включен сервисный режим.
Автоматическое включение режима охраны.
Запрограммирован персональный код.
Режим иммобилайзера (вкл/выкл).
Индикация состояния
комплекса и мотоцикла
Выключен режим охраны.
Включен режим охраны.
Включен режим охраны со звуковыми сигналами тревоги.
Включен режим бесшумной охраны.
Сработал микроволновый датчик.
Обход датчика наклона.
