StarLine V63
72

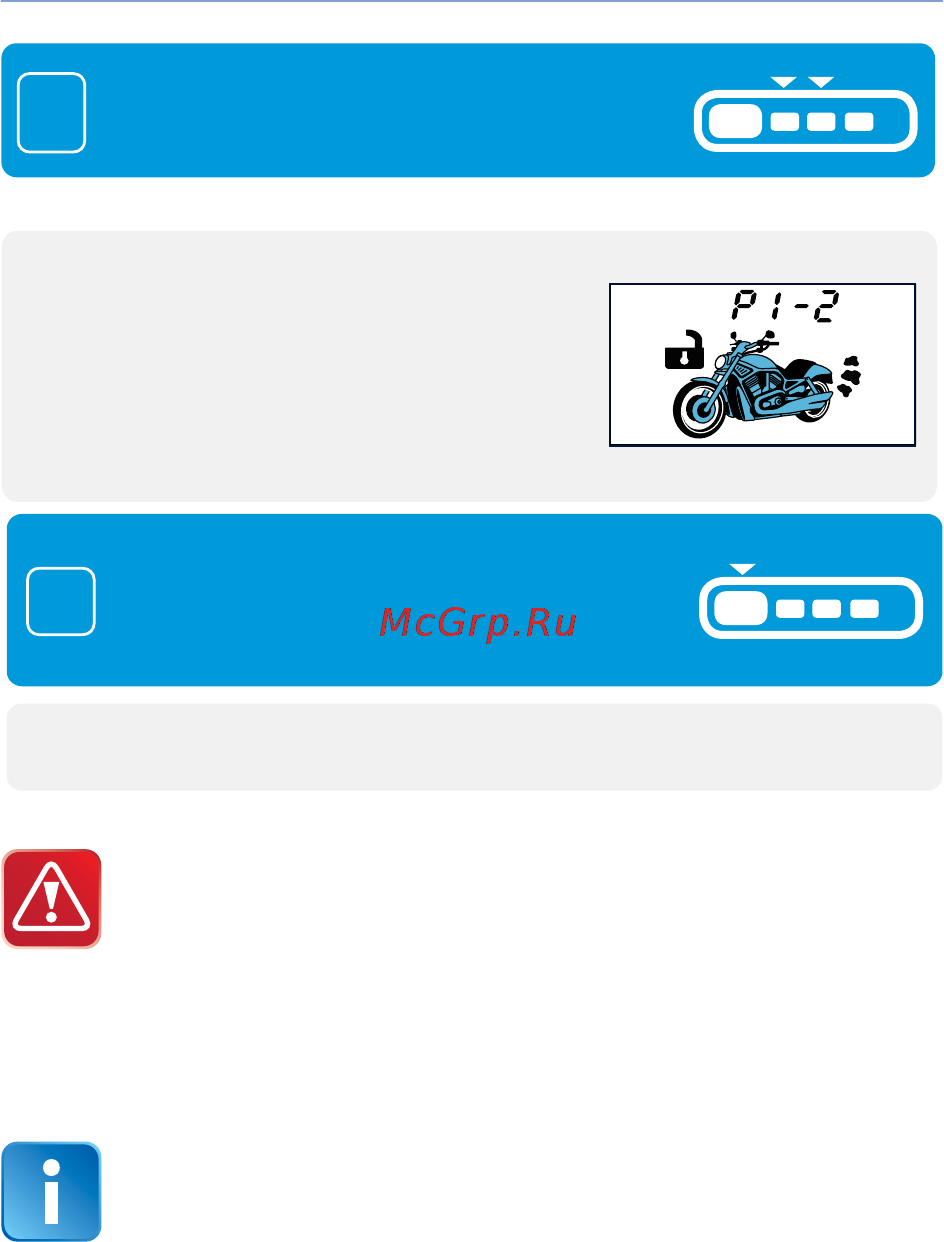

• Кнопка 2 – НР режим работы Р1 - 1;
• Кнопка 3 – НЗ режим работы Р1 - 2.
НЗ – нормально замкнутый;
НР – нормально разомкнутый.
(заводская установка НР режим)
брелок
3
С помощью кнопок 2 и 3 выберите
необходимый режим работы входа
багажника:
4
Для сохранения изменений нажмите
кнопку 1 длительно (до звукового
сигнала), затем коротко.
Или выключите зажигание:
• последуют 3 световых сигнала.
Внимание! Если не нажимать на кнопки брелка в течение
10 секунд, то произойдет автоматический выход из
режима программирования.
Программирование режима работы
входа дополнительного датчика
Для подключения различных датчиков логика работы
входа дополнительного датчика (оранжево-серый провод)
может программироваться. Если при срабатывании датчика
на его выходе появляется «масса», то запрограммируйте
режим работы входа на вариант Р2 - 1 (НР режим), если
при срабатывании датчика на его выходе появляется + 12В,
то следует запрограмировать вариант P2 - 2 (НЗ режим).
