инструкция по установке и эксплуатации
23
Охранные и противоугонные
функции комплекса

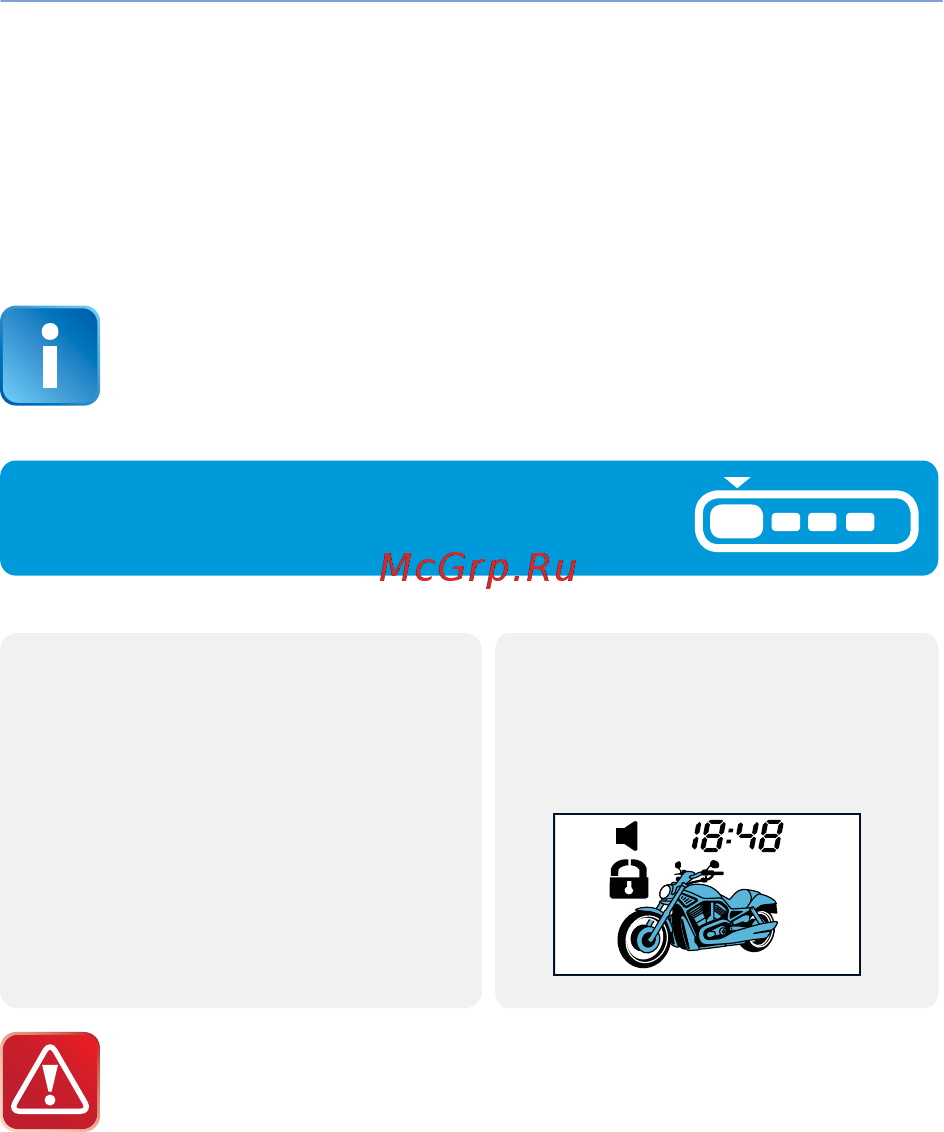

Включение охраны
с сигналами подтверждения
Перед включением охраны убедитесь, что:
• зажигание выключено;
• багажник закрыт.
брелок
Нажмите на брелке кнопку 1:
• последует 1 сигнал сирены;
• последует 1 световой
сигнал;
• светодиодный индикатор
начнёт мигать.
• 1 звуковой сигнал;
• появится индикация
включенного режима
охраны.
мотоцикл
Если багажник плохо закрыт или неисправен (постоянно
замкнут) кнопочный выключатель багажника, то
комплекс предупредит об этом 4 сигналами сирены и 4
световыми сигналами
(см. «Самодиагностика при включении охраны», стр. 28).
