Avatar Tsunami ATU-500.1D [7/24] 1 ohm 0 125 ohm
![Avatar Tsunami ATU-3500.1D [7/24] 1 ohm 0 125 ohm](/views2/1369672/page7/bg7.png)
EN

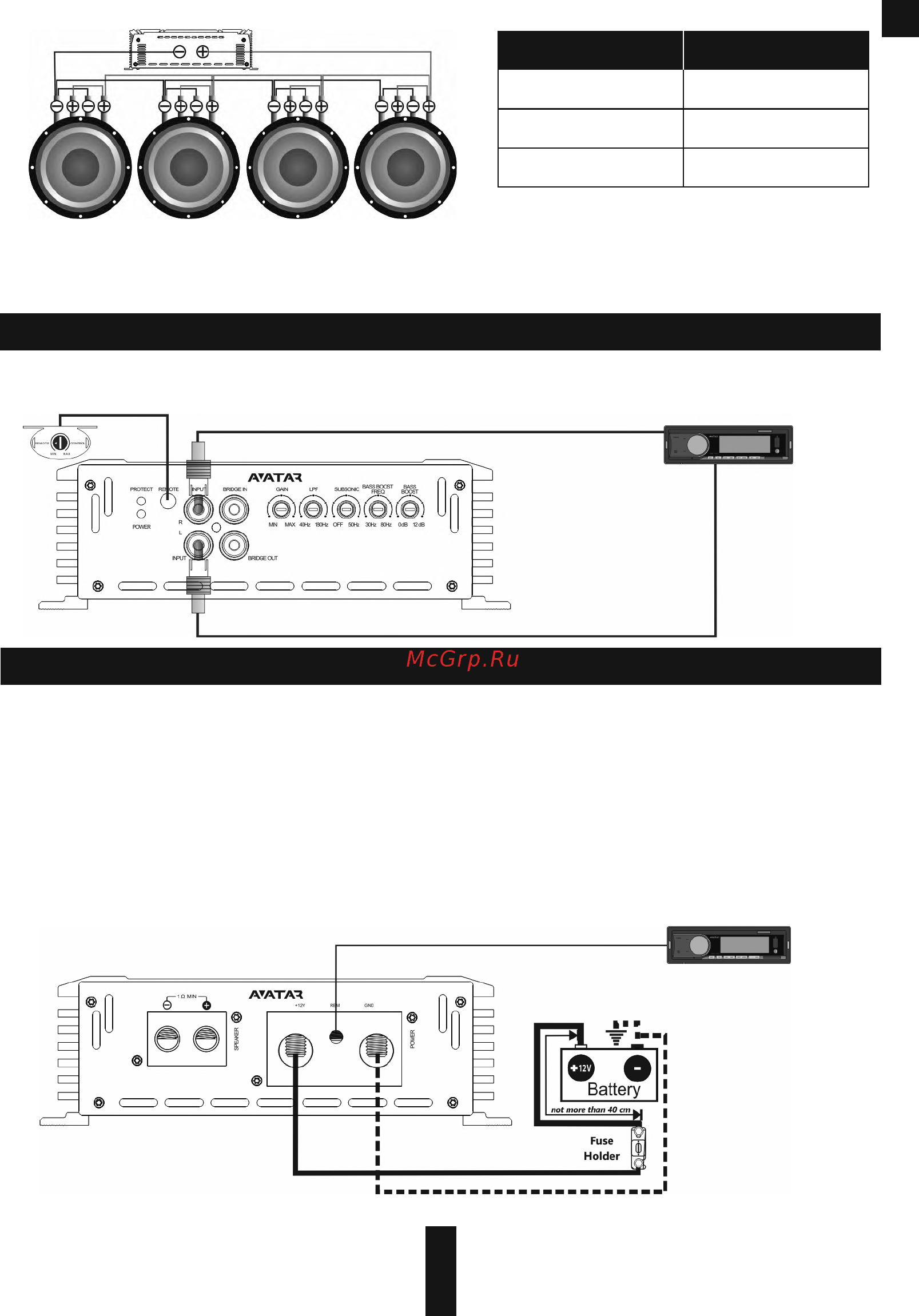

Standard wiring diagram
7
Connect the head unit (HU) to low-level inputs of the amplifier using RCA cable.
5. WI RIN G DIA GRA MS
CAUTION!!! High sound pressure can damage your health!
Please use the common sense when controlling volume!
2+2 Ohm
4+4 Ohm
0,5 Ohm
0, 5 Ohm2
1+1 Ohm
0,125 Ohm
Voice coils
Total impedance
Connect the speaker cables from the plus and minus terminals of the speakers to the respective outputs of the amplifier
terminal marked with SPEAKER, as shown at the diagram. To connect the power wire supply it is necessary to use special power
cables. The fuse is placed in the holder and fixed in the cable cut. One end of the cable is connected to the positive terminal of the
battery, the second one – to the amplifier terminals marked with + 12V. Be sure to use a fuse with the parameters sufficient for use
in the system.
The length and diameter of the grounding cable must conform to the length and diameter of the cable + 12V. Connect
one end to the negative terminal of the battery and the other end of the grounding cable to the terminals marked with
GND.
Caution!!!
The minimum permissible load impedance for single channel connection is 1 ohm. For models ATU-500.1D, ATU-
1000.1D, ATU-1500.1D, ATU-2000.1D the operating voltage is 10-15 V.
