TE-PK600.1
Панель усилителя
5
6 7
1413 15 16
TE-PK1000.1
TE-PK1500.1
TE-PK600.1
TE-PK1000.1
TE-PK1500.1
8

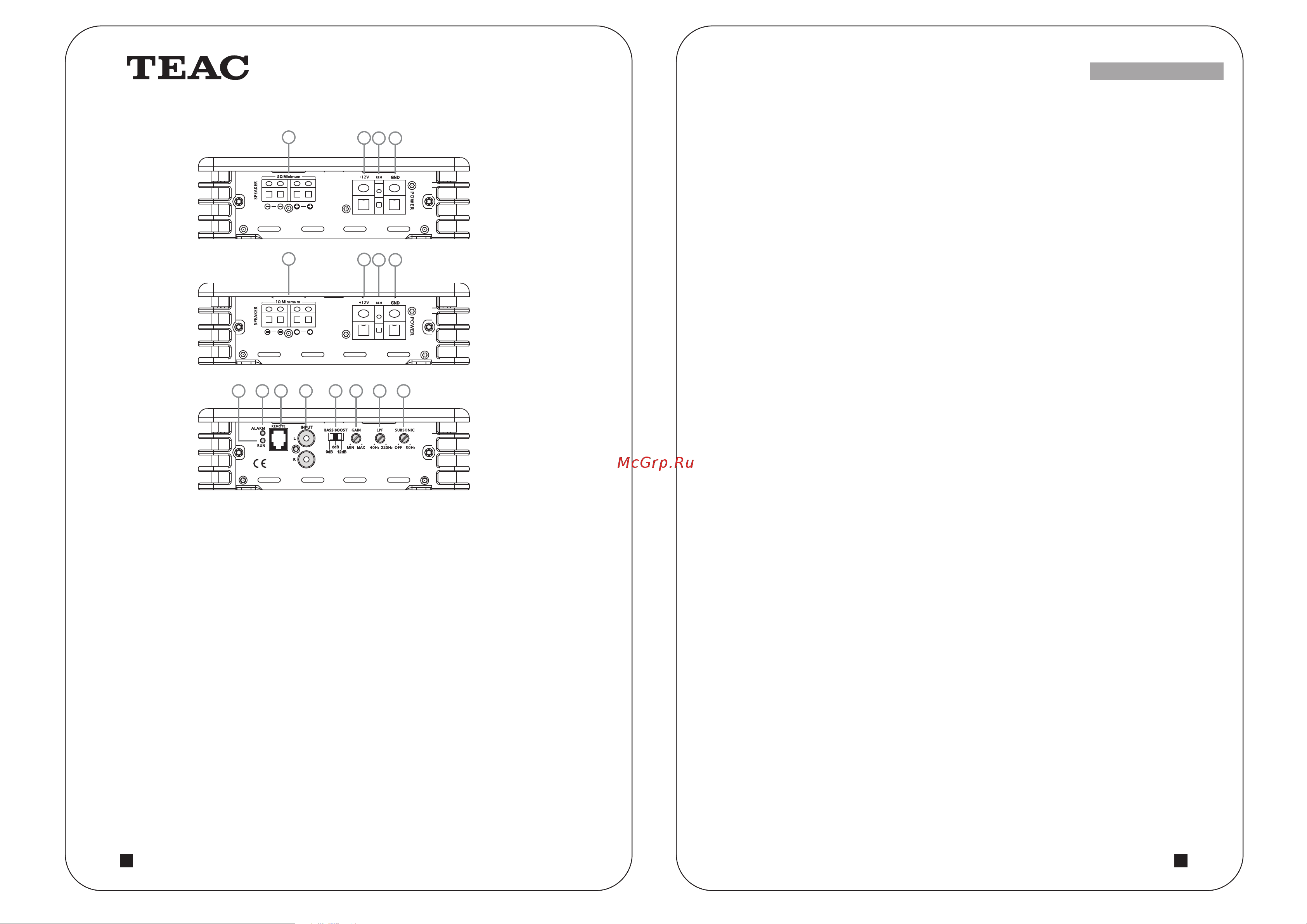

Функции элементов управления
3
1
2
3 4
1
2
3 4
1. Клеммы подключения акустических систем
К этим клеммам подсоединяются акустические системы и сабвуфер. Подсоединяя провода, следите
за правильностью полярности подключения. Никогда не соединяйте провода подключения акустики
с «массой».
2. Питание +12 В
Соедините эту клемму на усилителе через предохранитель или автоматический выключатель с
плюсовой клеммой аккумуляторной батареи автомобиля или плюсовой клеммой отдельной
аккумуляторной батареи питания звуковоспроизводящей системы.
Предупреждение: Всегда устанавливайте в разрез этого провода питания на расстоянии не более 45 см
от плюсовой клеммы аккумуляторной батареи автомобиля предохранитель или автоматический
выключатель.
3. Клемма дистанционного включения
Подача на данную клемму напряжения +12 В приводит к включению усилителя. Соедините эту
клемму с проводом дистанционного включения головного устройства или другого источника сигнала.
4. Клемма GND
Эту клемму усилителя необходимо соединить прямо с металлической деталью кузова автомобиля.
Очистите место соединения от грязи и краски до чистого металла. Точка соединения с «массой»
должна располагаться как можно ближе к усилителю, чтобы кабель был как можно короче. Сечение
кабеля заземления усилителя должно быть не меньше сечения кабеля подключения усилителя к
источнику питания.
Внимание: Не соединяйте эту клемму усилителя напрямую с минусовой клеммой аккумуляторной
батареи автомобиля или другой штатной точкой заземления.
Руководство по монтажу и подключению
4
5. Регулятор GAIN
Регулятор уровня чувствительности усилителя, который позволяет согласовать его вход с выходным
уровнем источника сигнала. Диапазон настройки от 200 мВ до 5 В. Этот регулятор не является
регулятором громкости!
6. Регулятор LPF
Данный регулятор предназначен для настройки нужной граничной частоты фильтра нижних частот.
На всех монофонических усилителях граничная частота ФНЧ регулируется в пределах
от 40 Гц до 220 Гц.
7. Регулятор инфразвукового фильтра SUBSONIC
Данные регулятор позволяет настроить граничную частоту инфразвукового фильтра, который
позволяет отфильтровывать нежелательные низкие частоты в диапазоне от 10 Гц (OFF) до 50 Гц.
Этот фильтр позволит повысить максимально допустимую мощность низкочастотных динамиков.
8. Регулятор BASSBOOST
Данный регулятор позволяет поднимать уровень басов на определенной частоте. Уровень
регулируется в пределах от 0 дБ до 12 дБ. В сочетании с выбором частоты настройки данный
регулятор позволит аккуратно согласовать характеристики усилителя с частотной характеристикой
низкочастотного динамика.
9. Переключатель выбора режима кроссовера и регуляторы настройки граничной частоты
(двухканальные)
Данные регуляторы позволяют настраивать частотную полосу воспроизведения для модели
TE-PK750.2. Можно выбрать фильтр нижних частот, широкополосное воспроизведение или фильтр
верхних частот. В режиме фильтра нижних частот граничную частоту можно настраивать в пределах
от 50 Гц до 200 Гц, а в режиме фильтра верхних частот граничную частоту можно настраивать в
пределах от 15 Гц до 200 Гц.
10.Регуляторы выбора центральной частоты и настройки уровня подъема характеристики в
области низких частот
С помощью двух этих регуляторов можно поднять характеристику в области низких частот на
нужный уровень и на нужной центральной частоте. Выбор центральной частоты осуществляется в
диапазоне от 30 Гц до 90 Гц. Уровень подъема низких частот настраивается в пределах
от 0 дБ до 12 дБ.
11.Регулятор HPF
Данный регулятор используется для настройки граничной частоты фильтра верхних частот для
фронтальных каналов усилителя. Частоту можно настраивать в пределах от OFF (выключено)
до 200 Гц.
12.Переключатель LPF/FULL/HPF и регулятор выбора граничной частоты
Данный переключатель позволяет выбрать фильтр нижних или верхних частот, а также не
использовать никакой фильтр. Регулятор же используется для настройки граничной частоты фильтра.
Если выбрана настройка LPF (ФНЧ), усилитель будет обрезать высокие частоты, и его следует
использовать для подачи сигнала на сабвуфер. Если же выбрана настройка HPF (ФВЧ), усилитель
будет обрезать низкие частоты, и его следует использовать для подачи сигнала на широкополосные
акустические системы или высокочастотные динамики. При выборе настройки Full на выход
усилителя (и на акустические системы) подается широкополосный сигнал. То есть, другими словами,
при выборе этой настройки фильтры отключены.
13.Индикатор RUN
Данный светодиодный индикатор горит при правильной работе усилителя.
14.Индикатор ALARM
Красный светодиодный индикатор будет включаться и мигать в случае неисправности усилителя.
Пожалуйста, отсоедините усилитель и устраните проблему перед его дальнейшим использованием.
15.Разъем REMOTE
Данный разъем используется для подключения контроллера для дистанционного управления
уровнем громкости усилителя сабвуфера прямо с водительского места. Это позволит легче
регулировать звучание во время воспроизведения.
16.Входные разъемы RCA
Входные разъемы RCA предназначены для подключения устройств, имеющих выходы RCA.
Для правильной работы усилителя требуется источник с уровнем выходного сигнала не
ниже 200 мВ. Для минимизации воздействия на систему внешних помех рекомендуется
использовать высококачественные кабели типа «витая пара».
