TE-PK750.2
TE-PK4100
5
4321
5 5
11
1216 13
14
1 2 3 4
5 9 10 13
14
1516
6
Модель
TE-PK600.1
TE-PK1000.1
TE-PK1500.1
TE-PK750.2
TE-PK4100
Кабель
6AWG 4AWG
2AWG
6AWG
Предохранитель
80 A 120 A 150 A 80A 60A
8 AWG

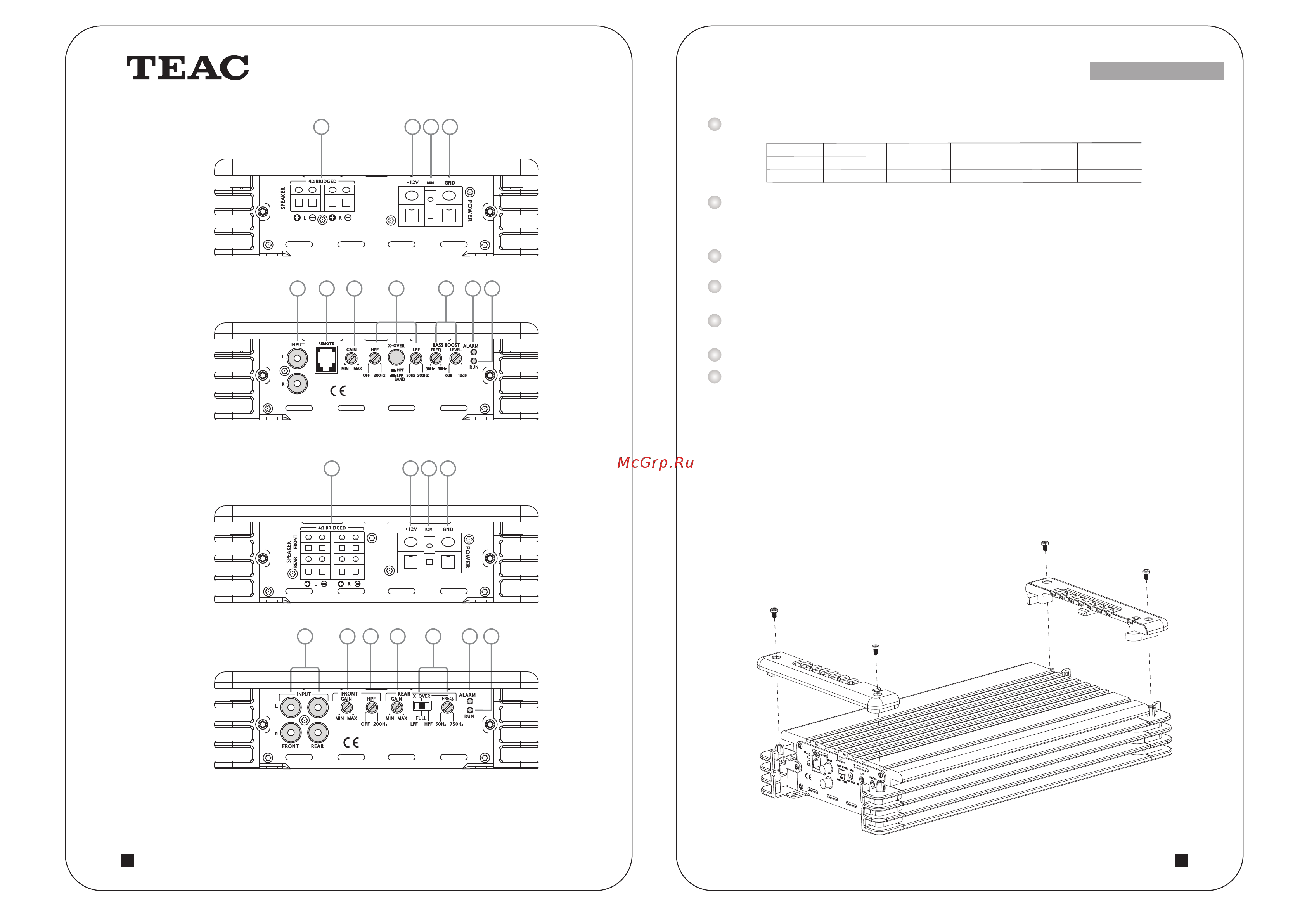

Подключение усилителя
Руководство по монтажу и подключению
Выберите подходящий кабель и предохранитель в соответствии с приведенной ниже таблицей.
Подсоедините кабель заземления усилителя к расположенной рядом с ним металлической детали
кузова автомобиля, очистив место соединения от грязи и краски до чистого металла. Для
соединения используйте болт и гайку, а не винт! Сечение кабеля заземления должно быть не
меньше сечения кабеля питания +12 В.
Соедините клемму дистанционного включения с выходом дистанционного управления на головном
устройстве кабелем не менее AWG 16.
На расстоянии не более 45 см от аккумуляторной батареи автомобиля установите в разрез
провода питания держатель предохранителя. Проложите кабель от предохранителя к усилителю.
Для подключения к входам усилителя используйте только высококачественные кабели.
При необходимости подключите устройство дистанционного управления.
Установите предохранитель (предохранители) в держатель (держатели).
Если к двухканальному или четырехканальному усилителю подключается сабвуфер, используйте
подсоединение по мостовой схеме и клеммы «+» левого канала и «-» правого канала.
Установка
1.Для установки усилителя выберите ровное место, где будут обеспечиваться условия,
необходимые для его охлаждения.
2.С помощью входящего в комплект ключа-шестигранника снимите установленные на
концах усилителя панели (как показано на рисунке ниже).
3.С помощью входящих в комплект винтов закрепите усилитель в выбранном месте.
4.Подключите к усилителю провода подачи питания и провода акустических систем,
как показано на схеме подключения к выходам усилителя.
5.Установите на место панели усилителя.
