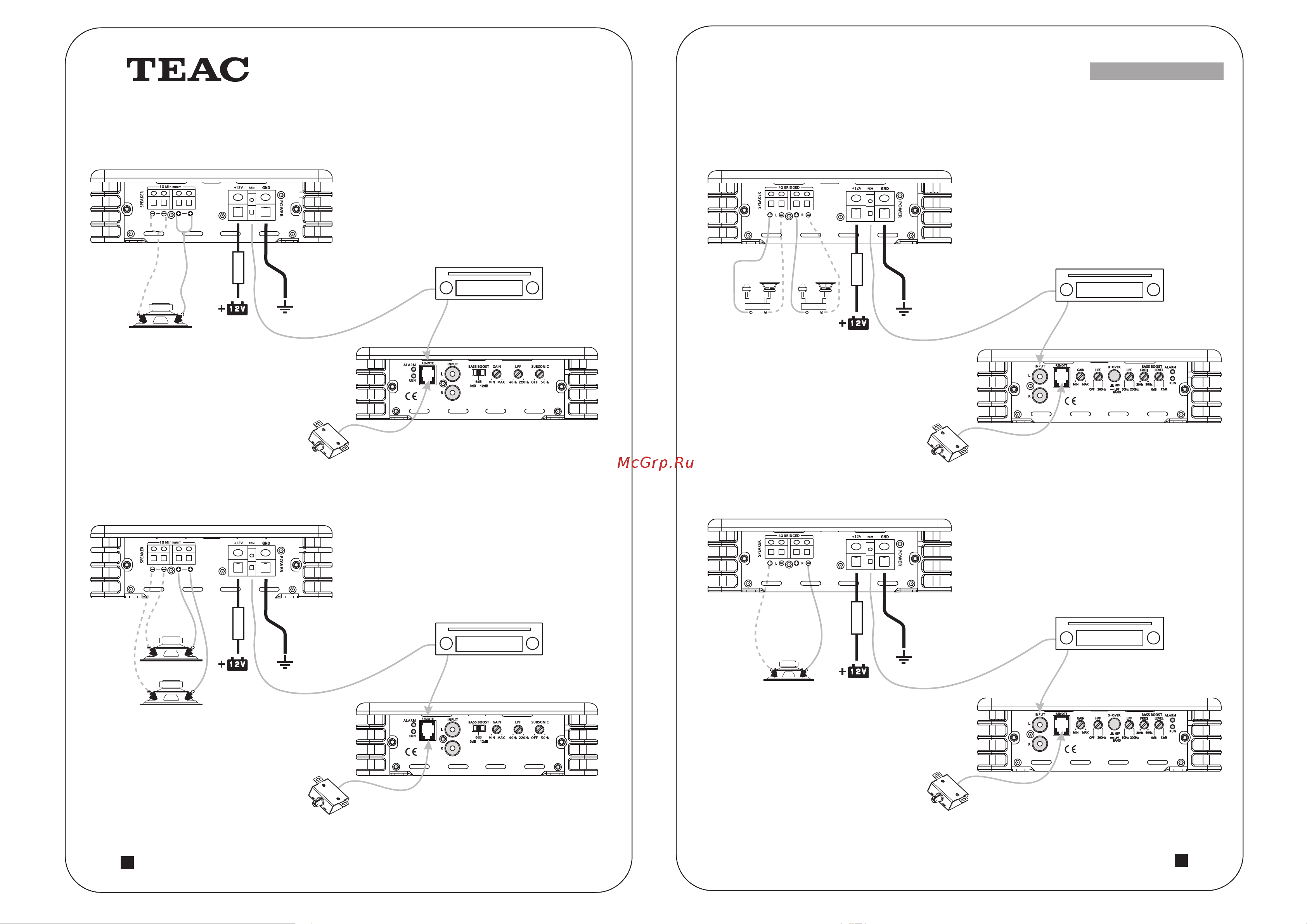

Схема подключения проводов
FU SE
Приобретаемый отдельно
удаленный регулятор уровня басов
7
Подключение проводов к усилителю TE-PK600.1/TE-PK1000.1/TE-PK1500.1
(два низкочастотных динамика в качестве нагрузки)
FU SE
Подключение проводов к усилителю TE-PK600.1/TE-PK1000.1/TE-PK1500.1
(один низкочастотный динамик в качестве нагрузки)
Предохранитель
Не ниже 1 Ом
(для TE-PK600.1 не ниже 2 Ом)
Головное устройство
Сигнал
R
CA
Головное устройство
Приобретаемый отдельно
удаленный регулятор уровня басов
Сигнал RCA
Не ниже 2 Ом
(для TE-PK600.1 не ниже 4 Ом)
Не ниже 2 Ом
(для TE-PK600.1 не ниже 4 Ом)
Предохранитель
8
Подключение проводов к усилителю TE-PK750.2 (подключение по мостовой схеме)
Подключение проводов к усилителю TE-PK750.2 (два низкочастотных динамика в
качестве нагрузки)
FU SEFU SE
Руководство по монтажу и подключению
Головное устройство
Головное устройство
Сигнал R
CA
Сигнал R
CA
Приобретаемый отдельно
удаленный регулятор уровня басов
Приобретаемый отдельно
удаленный регулятор уровня басов
Предохранитель
Предохранитель
КроссоверКроссовер
От 2 Ом до 4 ОмОт 2 Ом до 4 Ом
От 4 Ом до 8 Ом
