ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для предотвращения ложных срабатываний проводите техническое обслуживание извещателей не реже одного раза в год, если

иное не указано в спецификации к проекту пожарной сигнализации. Перед проведением технического обслуживания уведомите

соответствующие службы о том, что система будет временно отключена. Во избежание ложного срабатывания отключите напряжение

питания извещателей.

1. Извлеките из базы извещатель, подлежащий техническому обслуживанию. Если защита от несанкционированного снятия активирована,

следуйте указаниям раздела «Активизация функции защиты от несанкционированного извлечения извещателя».

2. Снимите крышку извещателя (рис. 2), для чего при помощи отвертки с плоским шлицем осторожно ослабьте каждую из четырех защелок,

которые удерживают плату извещателя внутри крышки.

3. При помощи пылесоса и мягкой кисточки или струи чистого сжатого воздуха очистите термочувствительный элемент.

4. Установите извещатель в крышку, совместив треугольные значки на плате и на крышке. Нажмите на плату и проконтролируйте

срабатывание каждой из четырех защелок.

5. После того, как собранные извещатели будут установлены в базы, восстановите подачу питания в систему и произведите испытание

извещателей в соответствии с разделом «ТЕСТИРОВАНИЕ» данного руководства.

№ конт. Ц е п ь базы

1 “-” вход, “-” ВОС

2 “-” выход

3 “+” ВОС

4 “+” вход, “+” выход

5 “+” вход, “+” выход при

использовании ПКП с током

шлейфа менее 50 мА

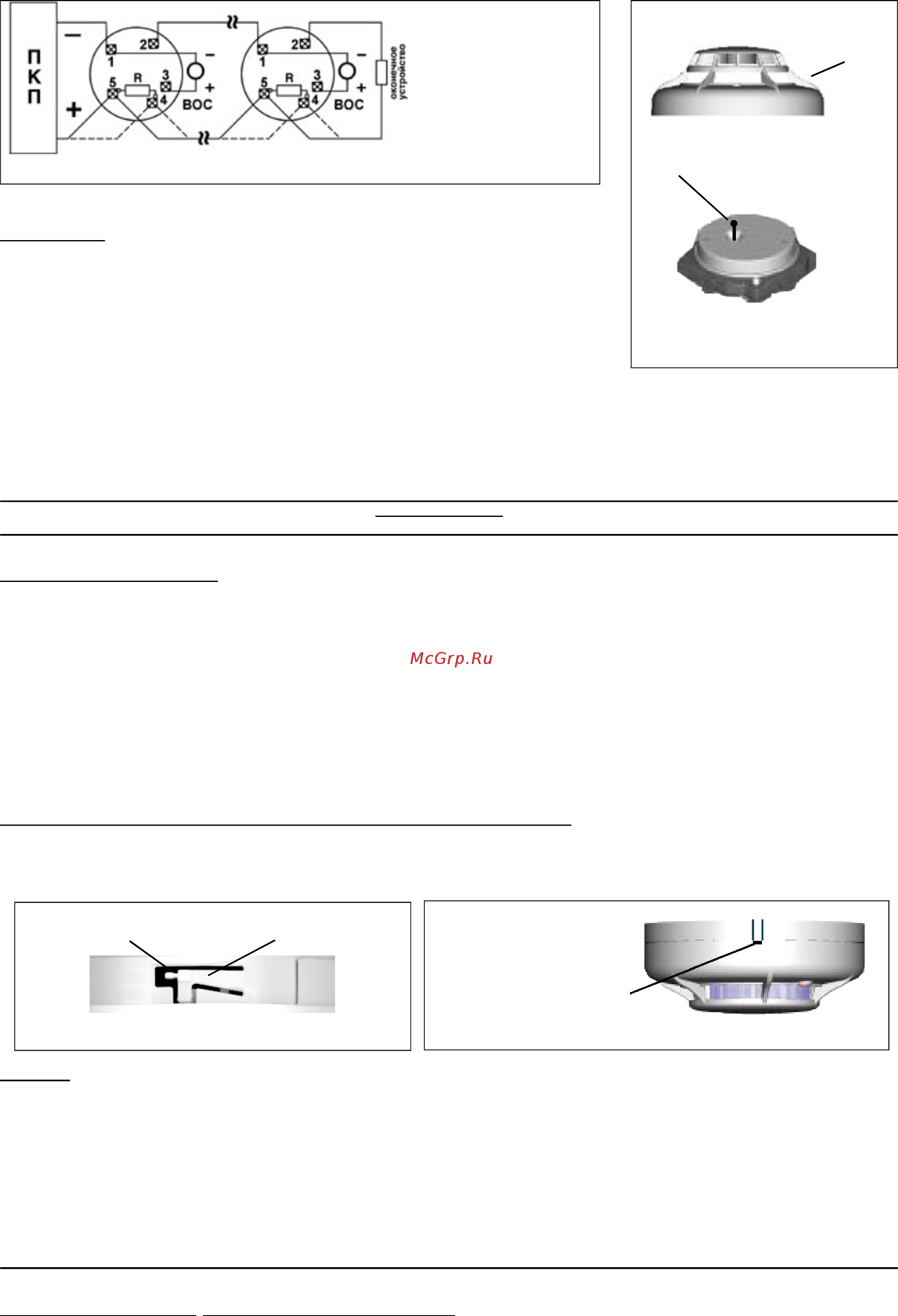

Рис.1. Схема подключения извещателей ИП101-23-A1R с базами Е1000R, Е1000В

к ПКП. В базе Е1000B резистор и 4-й контакт не установлен.

Активизация функции защиты от несанкционированного извлечения извещателя

При необходимости защиты извещателя от несанкционированного извлечения или для обеспечения надежного крепления при

наличии вибраций перед установкой базы произведите операции в соответствии с указаниями на рис. 3. Для снятия извещателя серии

ЕСО1000 после активизации функции защиты используйте отвертку с плоским узким жалом как показано на рис. 4.

Российская Федерация, 111033, Москва, ул. Волочаевская 40, стр. 2 © System Sensor 2014

Систем Сенсор Фаир Детекторс, тел. (495) 937-79-82, факс (495) 937-79-83 I56-1725-123

http://www.systemsensor.ru; E-mail:moscow@systemsensor.com

ГАРАНТИИ

Фирма System Sensor гарантирует работоспособность устройства в течение 3-х лет со дня изготовления, при соблюдении

указанных в настоящем документе условий эксплуатации, при регулярном техническом обслуживании, при защите от механических

ударов и повреждений. Если дефекты обнаружились, обратитесь в компанию Систем Сенсор Фаир Детекторс, или к дистрибьютору

компании Систем Сенсор Фаир Детекторс, у которого было приобретено устройство. Компания не гарантирует работоспособность

устройства, если условия эксплуатации отличаются от указанных в разделе ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. Компания не обязана

ремонтировать или заменять устройства, которые стали неисправными вследствие механического повреждения, использования не по

назначению, или не в соответствии с требованиями предыдущих разделов настоящего документа, модификаций или изменений, имеющих

место после изготовления. Компания несет ответственность только за те неисправности, которые были допущены по вине самой

компании.

Дата выпуска извещателя приведена на его обратной стороне в правом нижнем углу шильдика: первые две цифры обозначают год

выпуска, а вторые две цифры - номер недели в году.

ТЕСТИРОВАНИЕ

Тестирование извещателей должно производиться непосредственно после установки,

а также при проведении технического обслуживания. Перед проведением испытаний уведомите

соответствующие службы о том, что будет производиться техническое обслуживание системы

пожарных извещателей, и в связи с этим данная система должна быть временно отключена. Во

избежание нежелательного срабатывания отключите участок или систему, подлежащие

техобслуживанию. Включение извещателей в режим «Пожар» производится дистанционно (с

расстояния до 6 метров) подачей сигнала с лазерного тестера ЛТ (в комплект поставки не

входит), обеспечивающего передачу кодированного сигнала на светодиод и последующего

перехода извещателя в режим «Пожар». Возвратите извещатель в дежурный режим при помощи

ПКП или путем кратковременного отключения питания. Для тестирования извещателей так же

рекомендуется использовать тепловые тестеры фирмы “No Climb Products Ltd” SOLO 403/4 и

SOLO 461 или аналогичные. При использовании фена мощностью 1000 -1500 Ватт не подносите

его к извещателю ближе чем на 15 - 20 см с тем, чтобы не повредить крышку извещателя во

время испытаний.

Пластиковый

рычаг базы

Отломите язычок на

пластиковом рычаге

Рис. 3. Активизация функции защиты от

несанкционированного извлечения извещателя

Рис. 2. Извещатель ИП101-23М-A1R

со снятой крышкой

Крышка

извещателя

Отверткой с плоским жалом

отожмите пластиковый

рычаг к центру базы через

прямоугольное отверстие

между базой и извещателем

Рис. 4. Извлечение извещателя из базы

Термочувствительный

элемент

ПРЕДУПРЕЖДЕНИЕ

Тестер ЛТ содержит источник лазерного излучения II класса, не направляйте луч лазера на лицо или глаза человека.
