Контроллер «КОДОС ЕС-502»

В нижеприведенных схемах показано подключение считы-

вателей типа «КОДОС RD-1100 (КОДОС RD-1030, КОДОС

RD-1040, КОДОС RD-1040М)» (подключение линии синхрони-

зации – см. руководства по эксплуатации конкретных типов

считывателей).

5.4 Выходы контроллера

Выходы контроллера «-LOCK» и «-OUT» имеют открытые стоки (ри-

сунок 3) и допускают непосредственное подключение нагрузки (исполни-

тельных устройств) с потребляемым током не более 1,5 А при рабочем

напряжении 12 В. Это позволяет без дополнительных устройств управ-

лять электромеханическими турникетами, токи во входных цепях кото-

рых, как правило меньше вышеуказанного.

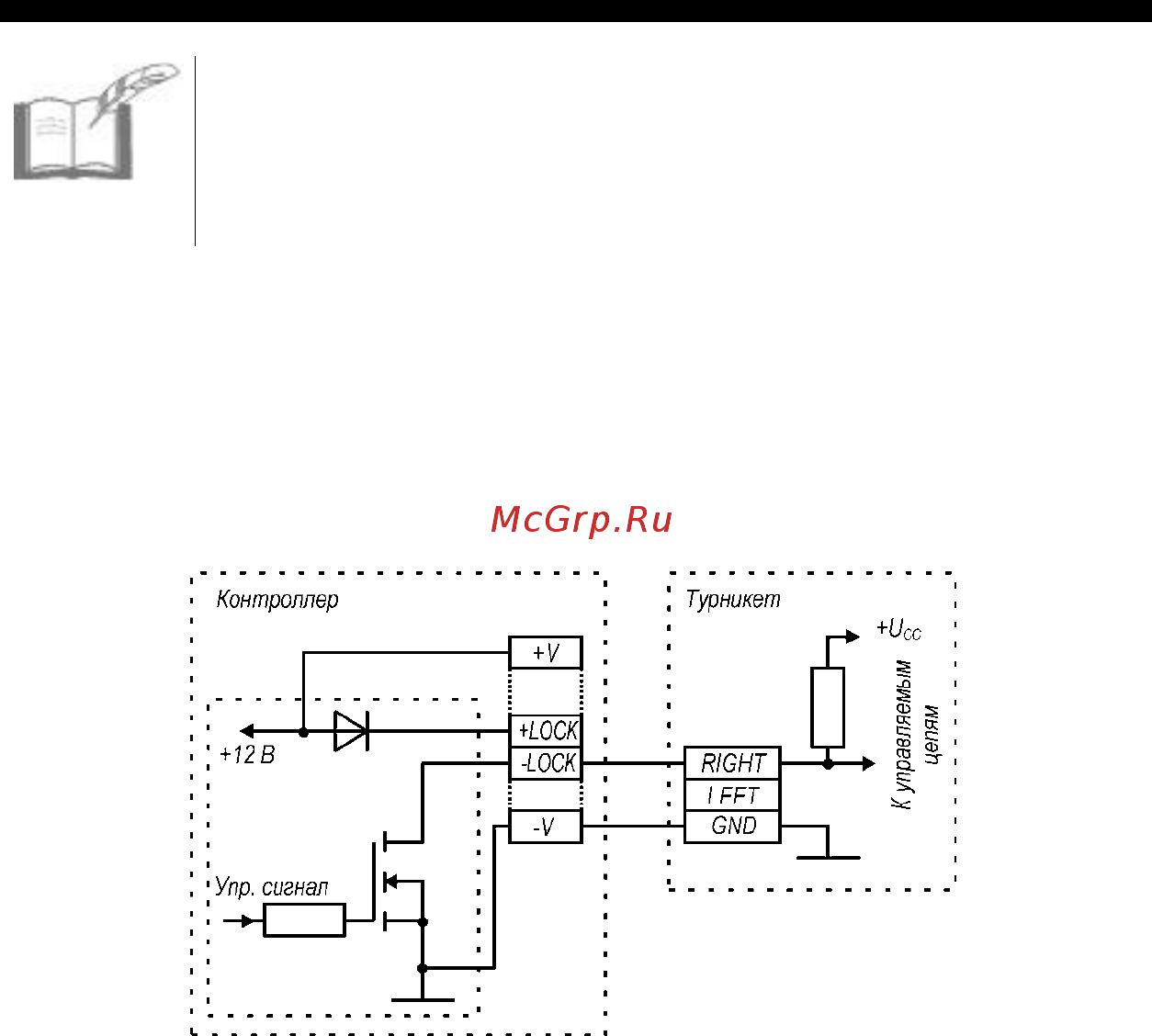

Рисунок 3 – Схема непосредственного подключения турникета к выходному

каскаду контроллера на примере выхода «-LOCK».

Выход «-OUT» имеет аналогичную организацию

Если же по каким-либо причинам входные токи турникета превы-

шают 1,5 А, или необходимо обеспечить гальваническую развязку цепей

контроллера и турникета, то к выходам контроллера можно подключить

и электромагнитное реле с сопротивлением обмотки не менее 8 Ом, как

показано на рисунке 4а, контакты которого соединяют со входами управ-

ления турникета.

Другим способом гальванической развязки является применение

оптопар, однако такой способ не позволяет повысить коммутируемый

ток, и применим при небольших токах входных цепей турникета. Учиты-

вая, что во входных цепях современных турникетов текут токи, не пре-

вышающие нескольких миллиампер, то для сопряжения можно исполь-

зовать транзисторные оптопары малой мощности (рисунок 4б). В этом

случае в вых

одную цепь контроллера необходимо включить токоограни-

чивающий резистор RL, сопротивление которого выбирают исходя из

входного тока оптопары и напряжения питания контроллера. В подобных

случаях следует обращаться за консультацией к изготовителю контрол-

леров серии «КОДОС».
