Контроллер «КОДОС ЕС-502»
5
1 Назначение
Контроллер «КОДОС ЕС-502» (далее по тексту – контроллер) (см.
рисунок 1) предназначен для построения автоматизированных систем
контроля и управления доступом. Контроллер рассчитан на работу с
электромеханическими турникетами, выполняющими роль управляемых
преграждающих устройств, и выполняет следующие функции: слежение
за состоянием шлейфов, выдача управляющих сигналов исполнитель-
ным устройствам, прием/передача информации по линии связи с се
те-
вым контроллером, хранение информации, обработка информации, по-
ступающей от считывателей, и др.
Контроллер применяется в составе системы контроля и управления
доступом «КОДОС» (далее по тексту – СКУД или система). Совместно с
контроллером используются считыватели серии «КОДОС RD».
Для связи контроллера с компьютером (ПК) используются сетевые
контроллеры «КОДОС СК-Е», «КОДОС СК-232».
В настоящем руководстве приведены примеры
управления турникетами производства компаний
«РостЕвроСтрой» и «PERCo».По желанию заказчика
контроллеры могут быть адаптированы для управления
турникетами других типов.

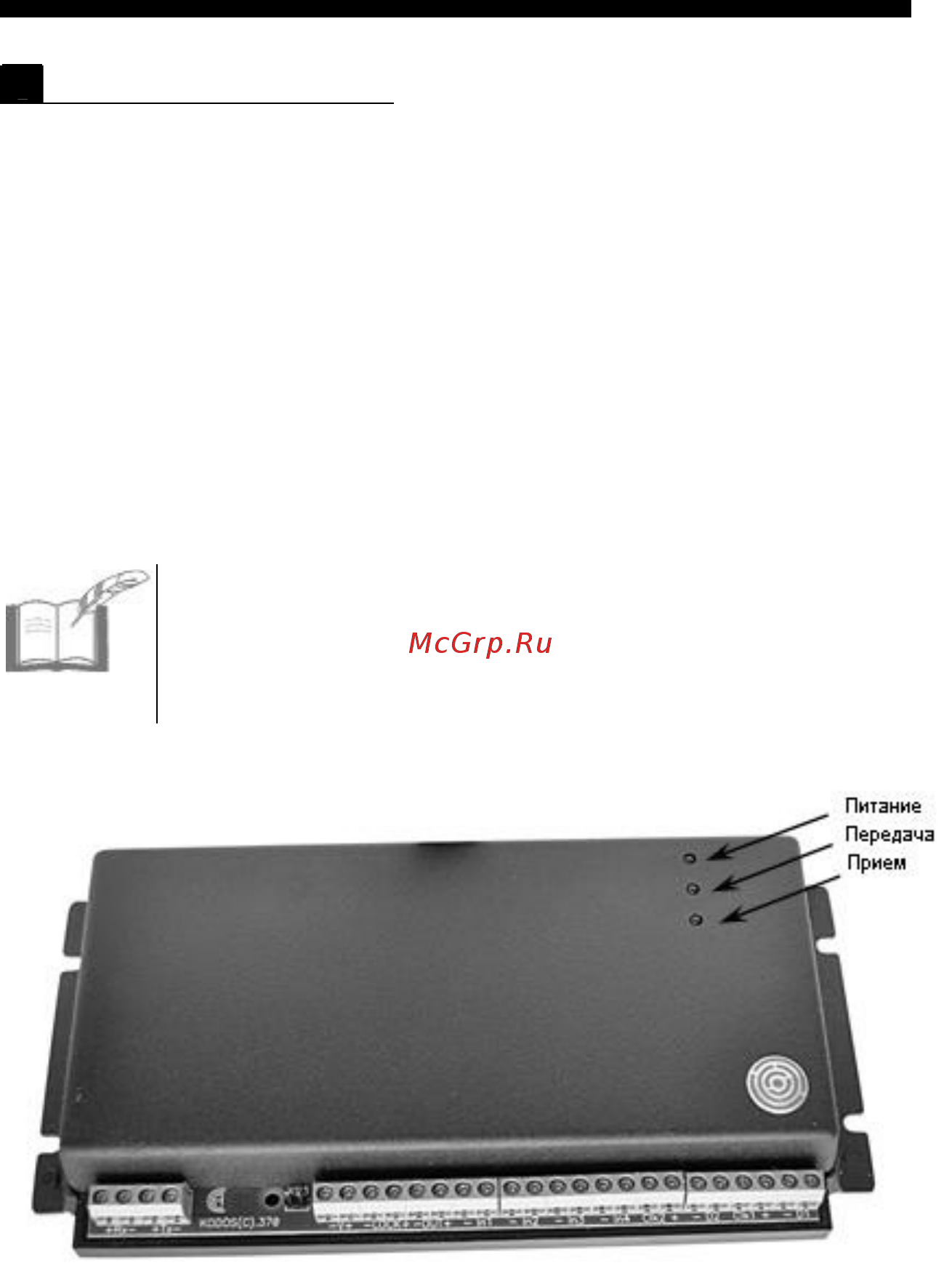

Рисунок 1 – Внешний вид контроллера
