Контроллер «КОДОС ЕС-502»
13
Не допускается подключать к выходам «+LOCK», «-LOCK» и
«+OUT», «-OUT» нагрузку, потребляющую мощность по постоян-
ному току более 18 Вт при рабочем напряжении 12 В.
а)
б)

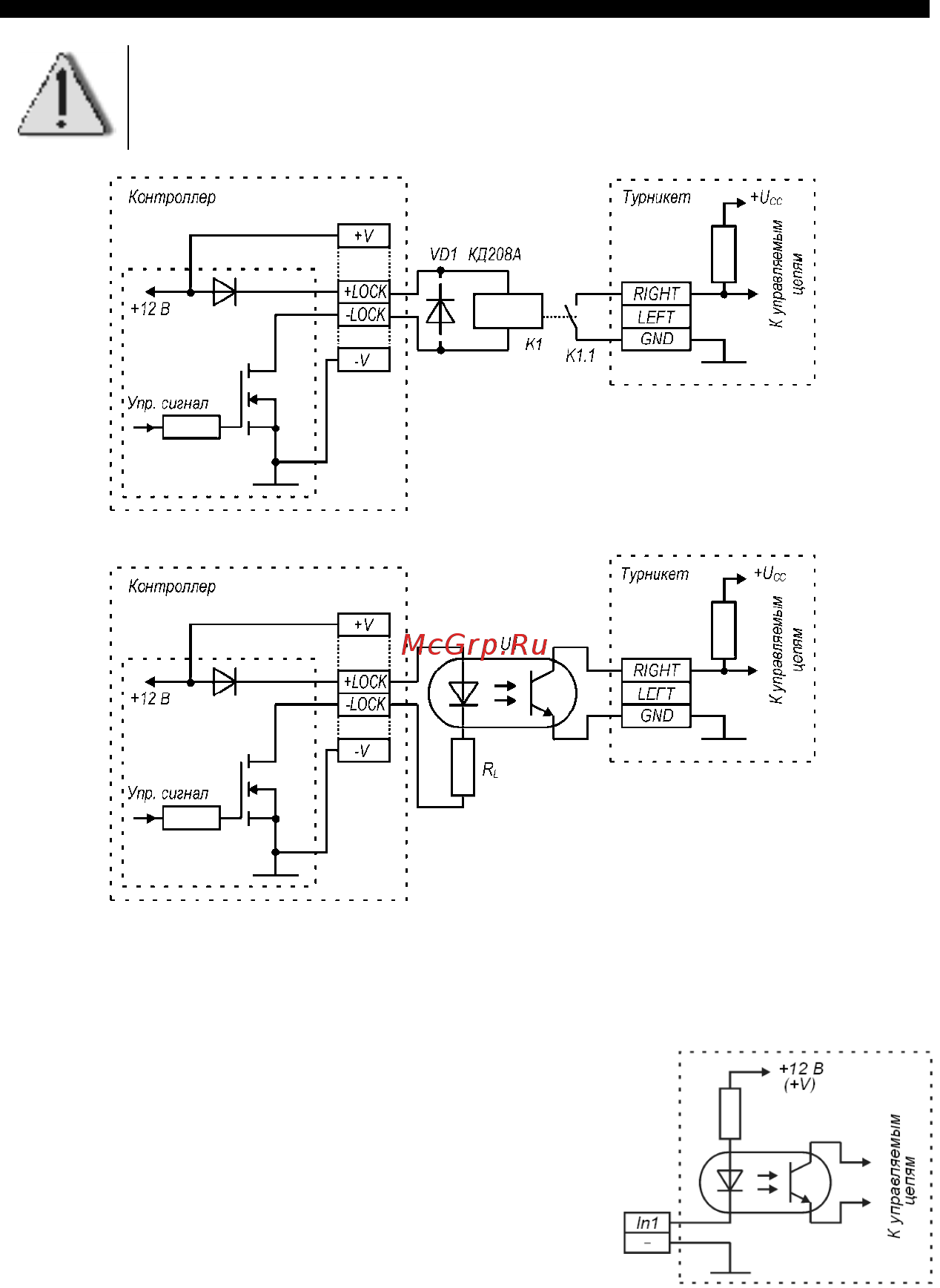

Рисунок 4 – Схема подключения турникета к выходному каскаду
контроллера с гальванической развязкой:
а) при помощи электромагнитного реле K1;
б) при помощи транзисторной оптопары U1.
5.5 Подключение датчика прохода
Вход IN1 рассчитан на подключение к не-
му датчика прохода, входящего в состав тур-
никета.
Вход построен по схеме с транзисторной
оптопарой и имеет гальваническую развязку с
логической частью контроллера (рисунок 5).
Рисунок 5
Поскольку датчик имеет два вывода, один из выводов подключают
ко входу контроллера IN1, а другой – к общему проводу. Для удобства
соединений ряд
ом с сигнальной клеммой IN1 расположена ещё и клем-
ма, подключённая к общему проводу (клемма с маркировкой «-»)
