Считыватель «КОДОС RD-1030», «КОДОС RD-1030 УЛ»
10
Таблица 2
Маркировка клемм управляющего устройства
КОДОС
Номер
клеммы
Назначение
«ЕС» «АД-10» «А-20» «МИ-50»
1 сигнал данных
«D1»
(«D2»)
«D1»
(«D2»)
«D1»
(«D2»)
«DATA1»
(«DATA2»)
2, 3
установка пере-
мычки
- - - -
4
сигнал
управления
«Clk1»
(«Clk2»)
«CLK1»
(«CLK2»)
«C1»
(«C2»)
«CLK1»
(«CLK2»)
5 не используется
6
«минус» питания
считывателя
«-» «-» «-» «GND»
7 ЛС -
8
для установки
перемычки с
клеммой 7
-
9
«плюс» питания
считывателя
«+» «+» «+» «+12V»
* - при использовании встроенного считывателя внешний считыватель может
быть подключен только к клеммам c маркировкой D1, CLK1, RD1.
** - используется при включенном встроенном считывателе.
Таблица 3
Номер и обозначение
клеммы
Назначение
1 Сигнал данных «1»
2 Сигнал данных «0»
3 Включение зеленых светодиодов
4 Включение красных светодиодов
5 Включение звукового извещателя
6 «-» питания считывателя
7 ЛС
8 для установки перемычки с клеммой 7
9 «+» питания считывателя
Подключение к управляющему устройству с интерфейсом
«WIEGAND-26» производится согласно его паспорту.
Считыватель «КОДОС RD-1030», «КОДОС RD-1030 УЛ»
11
4.3 Установка и крепление считывателя
Считыватель рекомендуется устанавливать в местах, приспособ-
ленных для выполнения им функционального назначения. Например, в
системе контроля и управления доступом «КОДОС» устройство монти-
руется на поверхность стены рядом с контролируемой дверью. В систе-
ме охранно-пожарной сигнализации «КОДОС» считыватели устанавли-
вают в местах, удобных для постановки зон на охрану (снятия зон с ох-
раны), к примеру, на входе в охраняемые зоны.
Считыватель может быть установлен на поверхность любого типа
(деревянную, пластиковую, металлическую и др.). Конструкция корпуса
предполагает применение скрытой проводки. При установке считывате-
ля непосредственно на металлическую поверхность расстояние считы-
вания уменьшается в среднем (в зависимости от типа кодоносителя) на
40-70% от максимального.
Для уменьшения потерь в расстоянии считывания рекомендуется
устанавливать считыватель на неметаллическую прокладку толщиной
10...30 мм (см. рисунок 5). При таком варианте установки удается увели-
чить расстояние считывания до 60-100% от максимального.

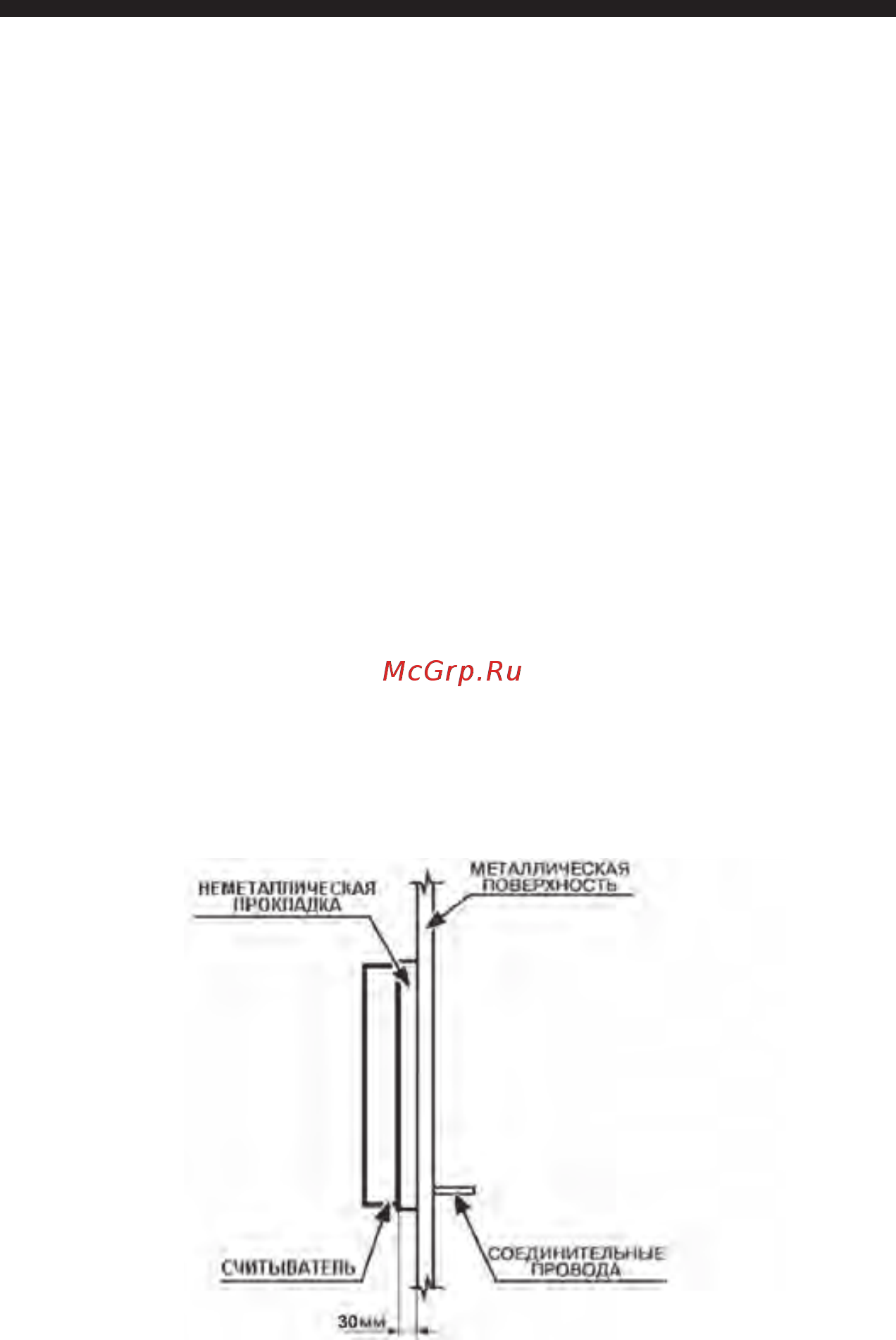

Рисунок 5 – Установка считывателя на металлическую поверхность
