Считыватель «КОДОС RD-1030», «КОДОС RD-1030 УЛ»
6
3 Технические характеристики
Таблица 1 – Основные технические данные
Напряжение питания, В 9,0 … 15,0
Ток потребления, при напряжении питания 12 В,
мА, не более
200
Тип кодоносителя
PHILIPS MIFARE
(или совместимые)
Максимальное расстояние действия считывателя *,
мм, не менее
50
Длина линии связи от считывателя до управляющего устрой-
ства, м, не более
50
Общая длина линии синхронизации между всеми синхрони-
зируемыми считывателями, м, не более
10
Количество считывателей на одной линии синхронизации,
шт, не более
4
Условия эксплуатации:
температура окружающей среды, °C:
для считывателей «КОДОС RD-1030» +5…+55
для считывателей «КОДОС RD-1030 УЛ», -40…+65
относительная влажность при температуре 25°С,
%, не более
80
Степень защиты, обеспечиваемая оболочкой,
по ГОСТ 14254-96
IP30
Габаритные размеры, мм 117х78х20
Масса, г, не более 80
* –
Расстояние от корпуса считывателя до кодоносителя, в пределах которого
происходит непрерывное считывание кода
4 Подключение и монтаж считывателя
4.1 Общие рекомендации
• Монтаж, установку и ремонтные работы следует произво-
дить при отключенном питании устройств.
• Необходимо соблюдать полярность при подключении считы-
вателя к управляющим устройствам.
• Выбор проводов и способов их прокладки должен производить-
ся в соответствии с требованиями ПУЭ, СНиП 3.05.06-85,
ВСН 116-93 и НПБ 88-2001.
• Во избежание выхода из строя соединительных клемм считы-
вателя не следует применять чрезмерных усилий при затяги-
вании винтов клемм.
Считыватель «КОДОС RD-1030», «КОДОС RD-1030 УЛ»
7
4.2 Подключение
4.2.1 Режимы работы считывателя
Считыватель может работать в двух режимах:
а) с управляющими устройствами серии «КОДОС» по их собствен-
ному протоколу,
б) с управляющими устройствами других производителей по прото-
колу «WIEGAND-26».
Управление режимами работы осуществляется установкой или сня-
тием перемычки между клеммами 2 и 3 считывателя (см. рисунок 3):
- установка перемычки переводит считыватель в режим работы с
управляющими устройствами «КОДОС»,
- снятие перемычки переводит считыватель в режим работы по про-
токолу «WIEGAND-26».
Устройство поставляется пользователю с перемычкой между
клеммами 2 и 3.
При работе по интерфейсу «WIEGAND-26» перемычку необхо-
димо удалить.

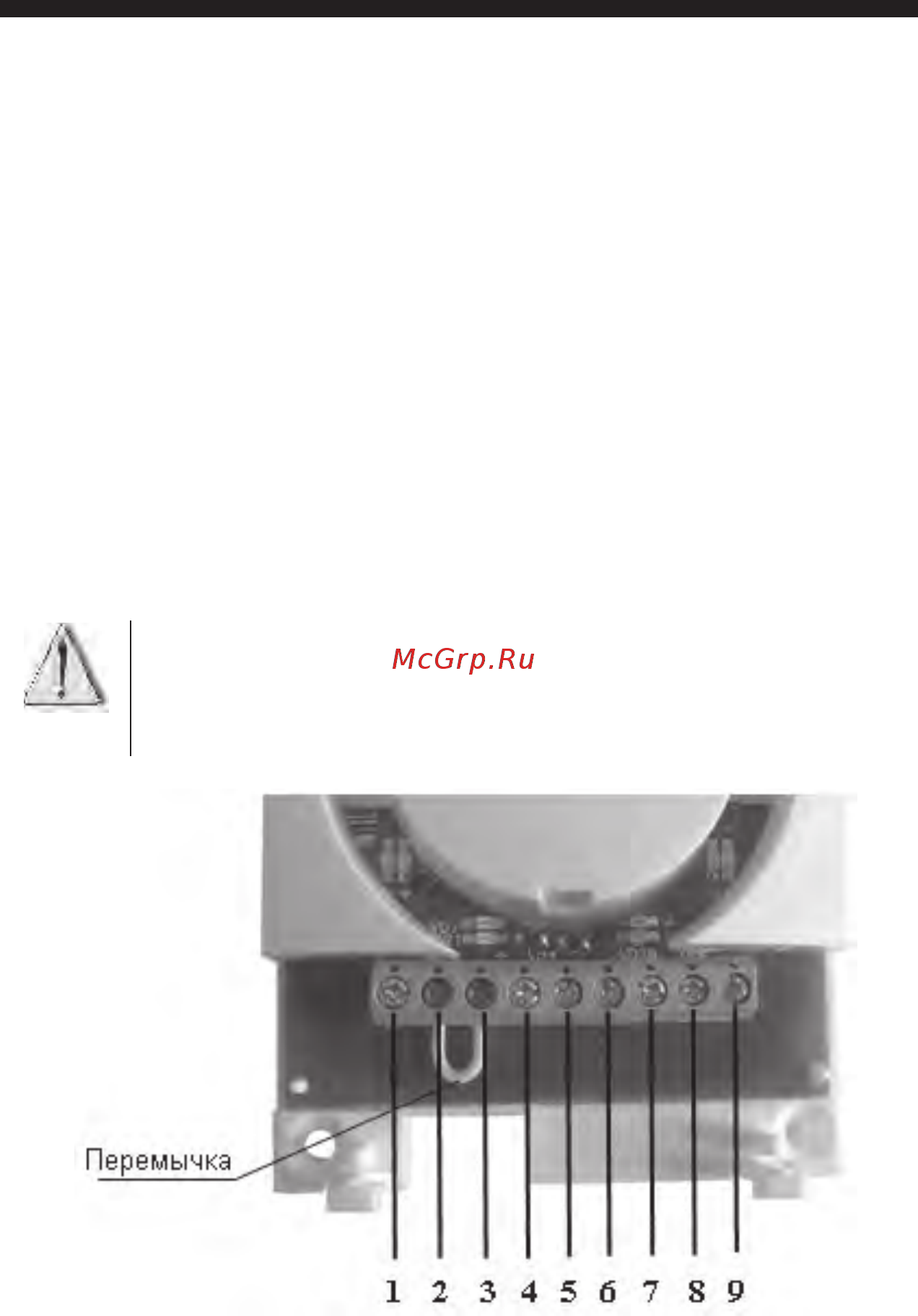

Рисунок 3 – Клеммы считывателя
