Считыватель «КОДОС RD-1030», «КОДОС RD-1030 УЛ»
12
Если устанавливаются два или более считывателя, то при разме-
щении их на небольших расстояниях друг от друга (1 – 2 м) необходимо
учитывать, что антенны, линии связи и цепи питания считывателей (в
т.ч. и экран) являются источниками электромагнитного излучения и, как
следствие, источниками помех для других считывателей. Поэтому при
размещении считывателей на указанных расстояниях следует распола-
гать проводку таким образом, чтобы уменьшить взаимное влияние элек-
тромагнитных полей, т. е. при укладке не располагать соединительные
провода разных устройств в одном жгуте или коробе и разносить их на
максимально возможное расстояние.

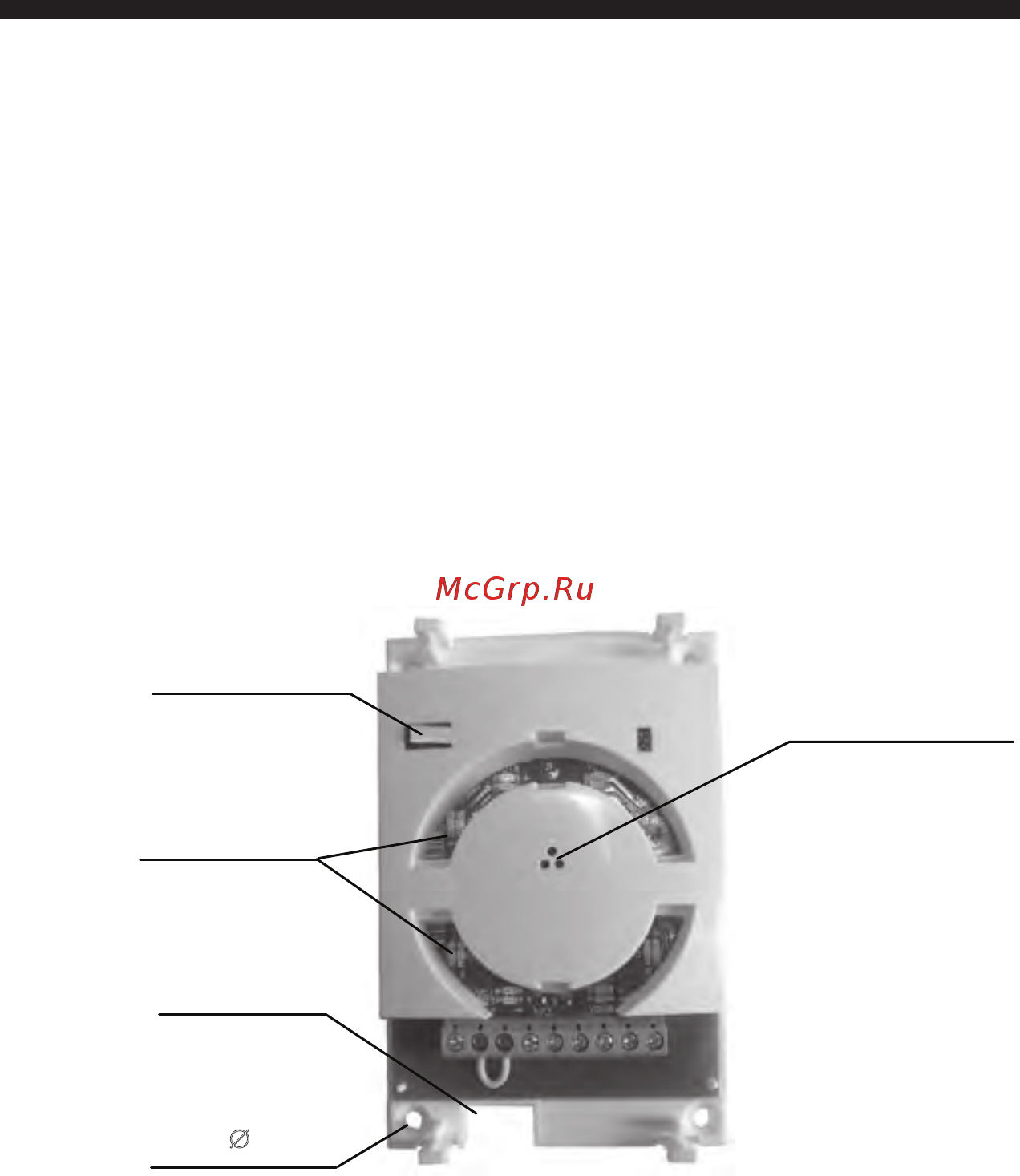

Рисунок 6 – Вид считывателя без крышки
Установочные размеры для крепления считывателя и прокладки со-
единительных проводов приведены на рисунке 7.
Диаметр крепежных отверстий подбирается под самонарезающий
винт из комплекта поставки или соответствующий ему дюбель.
Датчик вскрытия
корпуса
Светодиоды
Паз для
проводов
Отверстия для
крепления
4 отв., ∅
4 мм
Звуковой
извещатель
(внутри корпуса)
Считыватель «КОДОС RD-1030», «КОДОС RD-1030 УЛ»
13
Рисунок 7 – Установочные размеры
4.4 Рекомендуемый порядок монтажа
а) Снять со считывателя крышку;
б) Прикрепить устройство к стене. Для этого:
1) просверлить в стене в соответствии с рисунком 7 четыре от-
верстия диаметром под самонарезающий винт (или дюбель) и
отверстие для протяжки соединительных проводов (или про-
резать в стене канал для укладки проводов);
2) запрессовать дюбели в отверстия (в случае необходимости);
3) уложить соединительные провода в канал (или протянуть че-
рез отверстие в стене) и протянуть их через паз в корпусе (см.
рисунок 6);
4) подключить соединительные провода к клеммам устройства
(см. п.4.2);
С обратной стороны корпуса установлена пломба для кон-
троля несанкционированного вскрытия.
Нарушение пломбы ведет к снятию гарантии.
