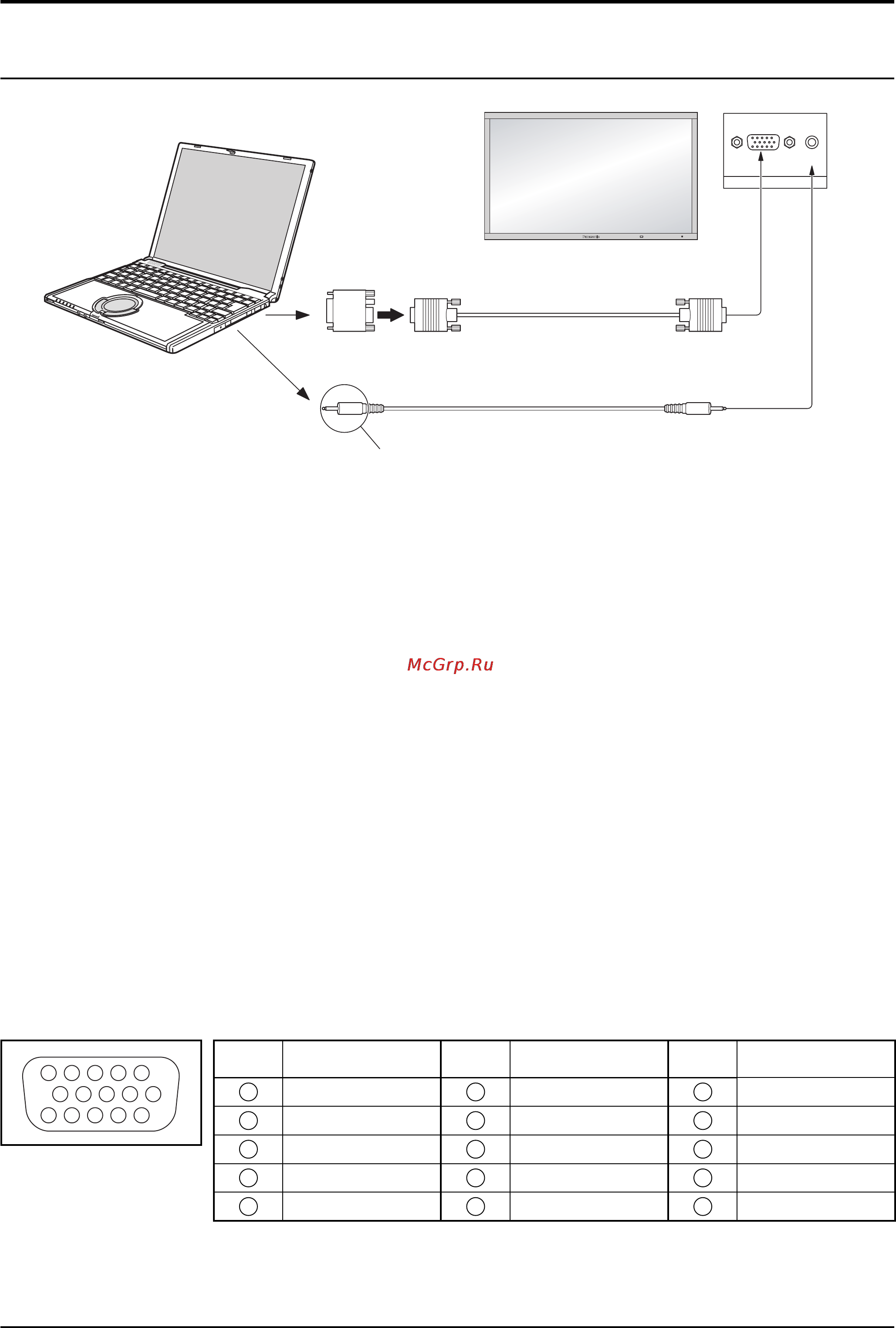

Panasonic TH-103PF10RK [10/56] Подсоединение разъемов входа с пк
![Panasonic TH-103PF10RK [10/56] Подсоединение разъемов входа с пк](/views2/1037134/page10/bga.png)
AUDIO
PC IN
10
Подсоединения
1
678
3
9
45
10
15 14 13 12 11
2
Примечания:
• В связи с недостатком свободного места возможны затруднения при подсоединении к разъему входа ПК кабеля
Mini D-sub 15P с ферритовым сердечником.
• Приемлемые компьютерные сигналы – с частотой горизонтальной развертки от 15 до 110 кГц и частотой вертикальной
развертки от 48 до 120 Гц. (Однако сигналы из свыше 1200 строк не могут отображаться правильно).
• Разрешающая способность дисплея составляет не более 1440 × 1080 точек при установке режима формата на
“4 : 3”, и 1920 × 1080 точек при установке режима формата “16 : 9”. Если разрешение дисплея превышает эти
максимальные значения, он может не отображать детали с достаточной четкостью.
• Разъемы входа с ПК являются DDC2B-совместимыми. Если подключаемый компьютер не DDC2B-совместимый,
Вам понадобится на время подсоединения изменить настройки компьютера.
• Некоторые модели ПК не могут быть подключены к телевизору.
• Для компьютеров, оборудованных разъемом Mini D-sub 15P, совместимом с DOS/V, использование адаптера
необязательно.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим набором.
• Не устанавливайте частоту горизонтальной и вертикальной развертки сигнала ПК выше или ниже указанного
диапазона частот.
• Компонентный вход возможен со штырьков 1, 2, 3 разъема мини D-sub 15P.
• Измените установку “Выбор входа: компонент/RGB” в меню “Установка” на положение “Компонентный” (при
подсоединении компонентного сигнала) или “RGB” (при подсоединении сигнала RGB). (см. стр. 40)
Названия сигналов для разъема Mini D-sub 15P
Расположение штекеров
для разъема PC Input
Подсоединение разъемов входа с ПК
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
1
R (PR/CR)
6
GND (Заземление)
11
NC (не подключен)
2
G (Y)
7
GND (Заземление)
12
SDA
3
B (PB/CB)
8
GND (Заземление)
13
HD/SYNC
4
NC (не подключен)
9
+5 В пост. тока
14
VD
5
GND (Заземление)
10
GND (Заземление)
15
SCL
КОМПЬЮТЕР
Преобразующий адаптер
(при необходимости)
Mini D-sub 15p
RGB
Шнур к ПК
Стерео штепсельAudio
Подсоедините шнур, который соответствует
разьему аудиовыхода которьютера.
