![Panasonic TH-103PF10RK [31/56] 2 установка](/img/pdf.png)
Panasonic TH-103PF10RK [31/56] 2 установка

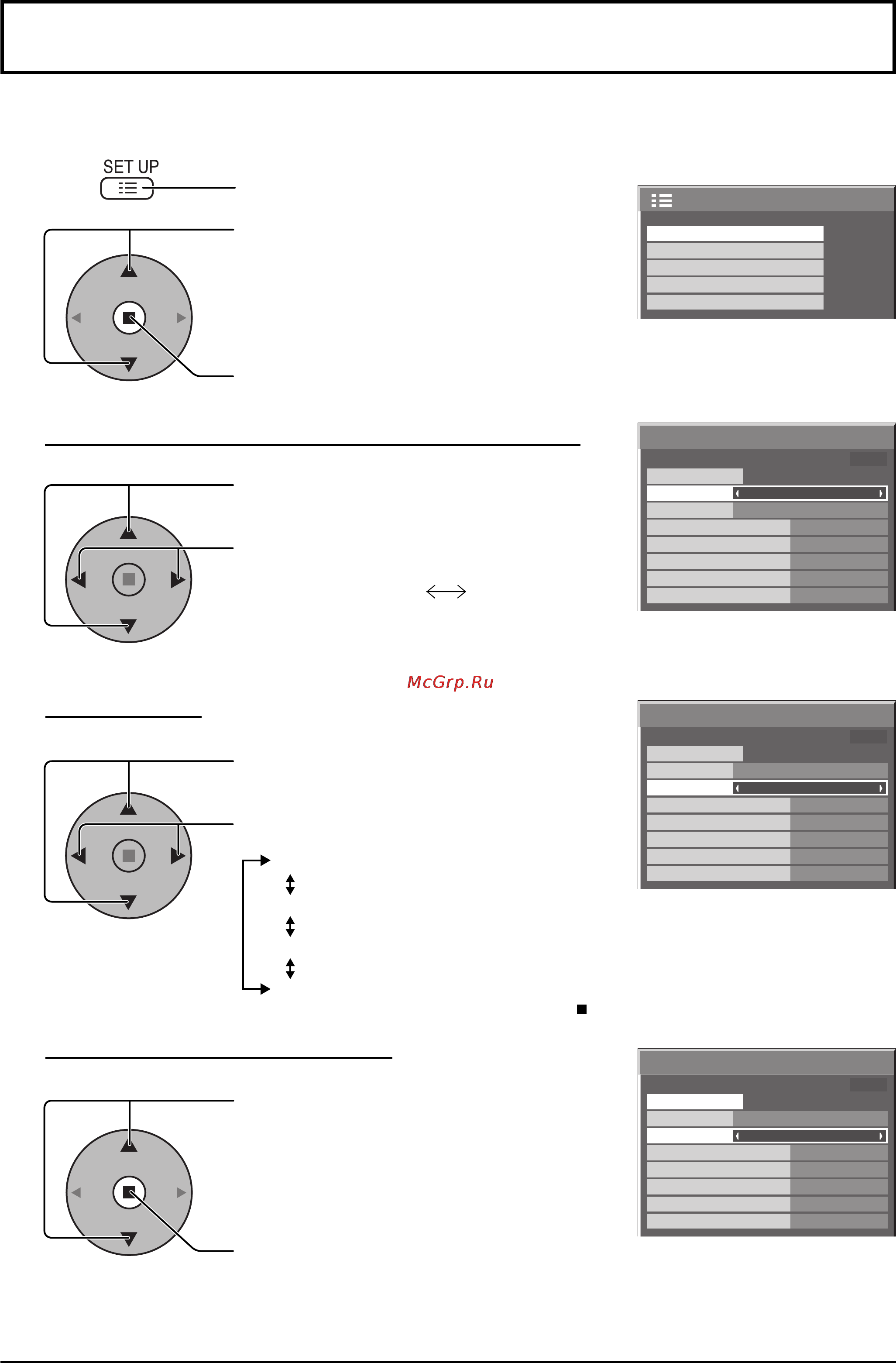

![Panasonic TH-103PF10RK [31/56] 2 установка](/views2/1037134/page31/bg1f.png)
31
Хранитель экрана (Для предотвращения появления остаточного изображения)
Не допускайте показа неподвижного изображения, особенно в режиме 4:3, в течение сколько-нибудь длительного
времени. Если дисплей должен оставаться включенным, следует использовать “Хранитель экрана”.
2/2 Установка
Хранитель экрана
Установка мультиэкрана
Верт. положение
Установка таймера
Уст-ка текущего времени
6:15
12:30
Хранитель экрана
Старт
Функция
Режим
Боковые поля экрана
Сдвиг изображения
Ограничение яркости
Время завершения
Время начала
Движущиеся белые полосы
ВЫКЛ
Яркие
ВЫКЛ
ВЫКЛ
Текущее время 99:99
6:15
12:30
Хранитель экрана
Старт
Функция
Режим
Боковые поля экрана
Сдвиг изображения
Ограничение яркости
Время завершения
Время начала
Движущиеся белые полосы
ВЫКЛ
Яркие
ВЫКЛ
ВЫКЛ
Текущее время 99:99
Хранитель экрана
Старт
Функция
Режим
Боковые поля экрана
Сдвиг изображения
Ограничение яркости
Время завершения
Время начала
Движущиеся белые полосы
ВКЛ
6:15
12:30
Яркие
ВЫКЛ
ВЫКЛ
Текущее время 99:99
Выбор Reversal / Scroll (Обратный ход / Прокрутка)
2
3
1
4
Нажмите для отображения экрана меню
“Установка”.
Нажмите для выбора “Хранитель экрана”.
Нажмите для выбора экрана “Хранитель
экрана”.
Нажмите для выбора “Функция.”
Нажмите для выбора желаемой функции.
Движущиеся белые полосы Инверсия изображения
Движущиеся белые полосы
: слева направо будет прокручиваться белый
прямоугольник.
Инверсия изображения : на экране будет отображаться негатив изображения.
Выбор режима
Установка Start (времени начала)
5
Нажимом кнопок выбирается экран “Старт”,
когда “Режим” установлен в “ВКЛ”.
Нажимом кнопки запускается “Хранитель экрана”.
Экран меню исчезает, и функция Хранитель экрана активируется.
Чтобы
остановить Хранитель экрана из положения ВКЛ, нажмите кнопку R или
любую кнопку на основном аппарате.
Примечание: Когда экран выключается, Хранитель экрана не будет работать.
Нажмите для выбора Режим.
Нажмите для выбора каждого пункта режима.
ВЫКЛ
Интервал : Включается, когда установлены и совпадают “Длительность
цикла” и “Длительность показа”.
Задание времени
: Включается, когда установлены совпадают “Время начала”
и “Время завершения”.
ВКЛ : Данная функция срабатывает, когда “Старт” выбирается
и нажатии кнопки (ACTION).
