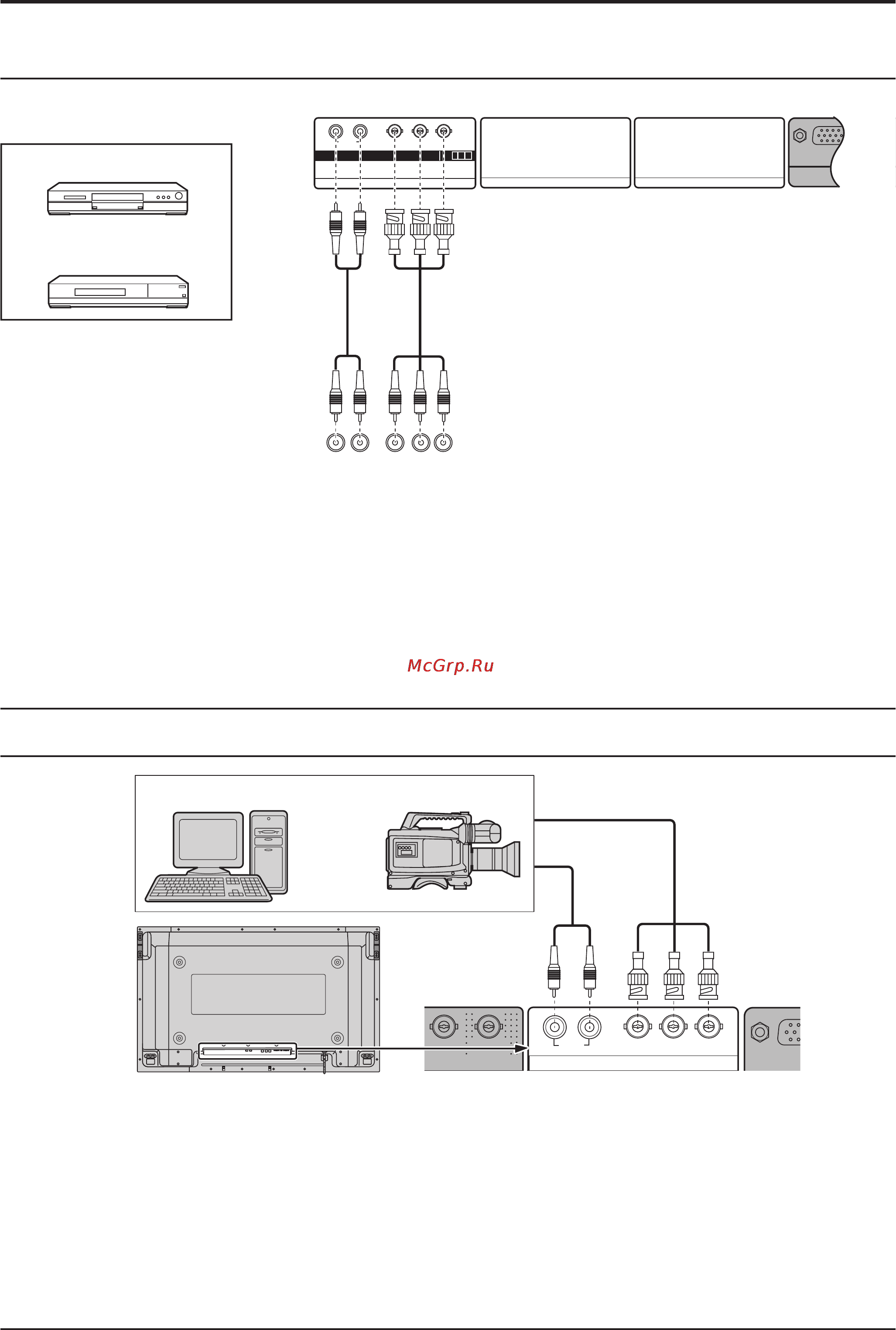

12
Подсоединения
Подключение COMPONENT / RGB IN
VIDEO IN
VIDEO OUT
P
R
/C
R
/R P
B
/C
B
/B
Y/G
AUDIO
RL
COMPONENT/RGB IN
SLOT3SLOT2
PC IN
SLOT
3
12
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
AUDIO
RL
SLOT1
COMPONENT/RGB IN
AUDIO OUT
DVD(Y, P
B, PR)OUT
PR
PB
Y
L
R
ПРОИГРЫВАТЕЛЬ DVD
Цифровой телевизор
– телевизионная абонентская
приставка (DTV-STB)
Пример источника входного
сигнала
Компьютер
Видеокамера RGB
или
Примечания:
• Измените настройку “Выбор входа: компонент/RGB” в меню “Установка” на “Компонентный”. (см. стр. 33)
• Изображенные на иллюстрации дополнительные устройства, кабели и адаптеры кабелей не входят в комплект
к этому устройству.
Примечания:
• Измените настройку “Выбор входа: компонент/RGB” в меню “Установка” на “RGB”. (см. стр. 33)
• Изображенные на иллюстрации дополнительные устройства, кабели и адаптеры кабелей не входят в комплект
к этому устройству.
• Необходим сигнал синхронизации по G. (см. стр. 35)
Cигнала RGB (R, G, B)
