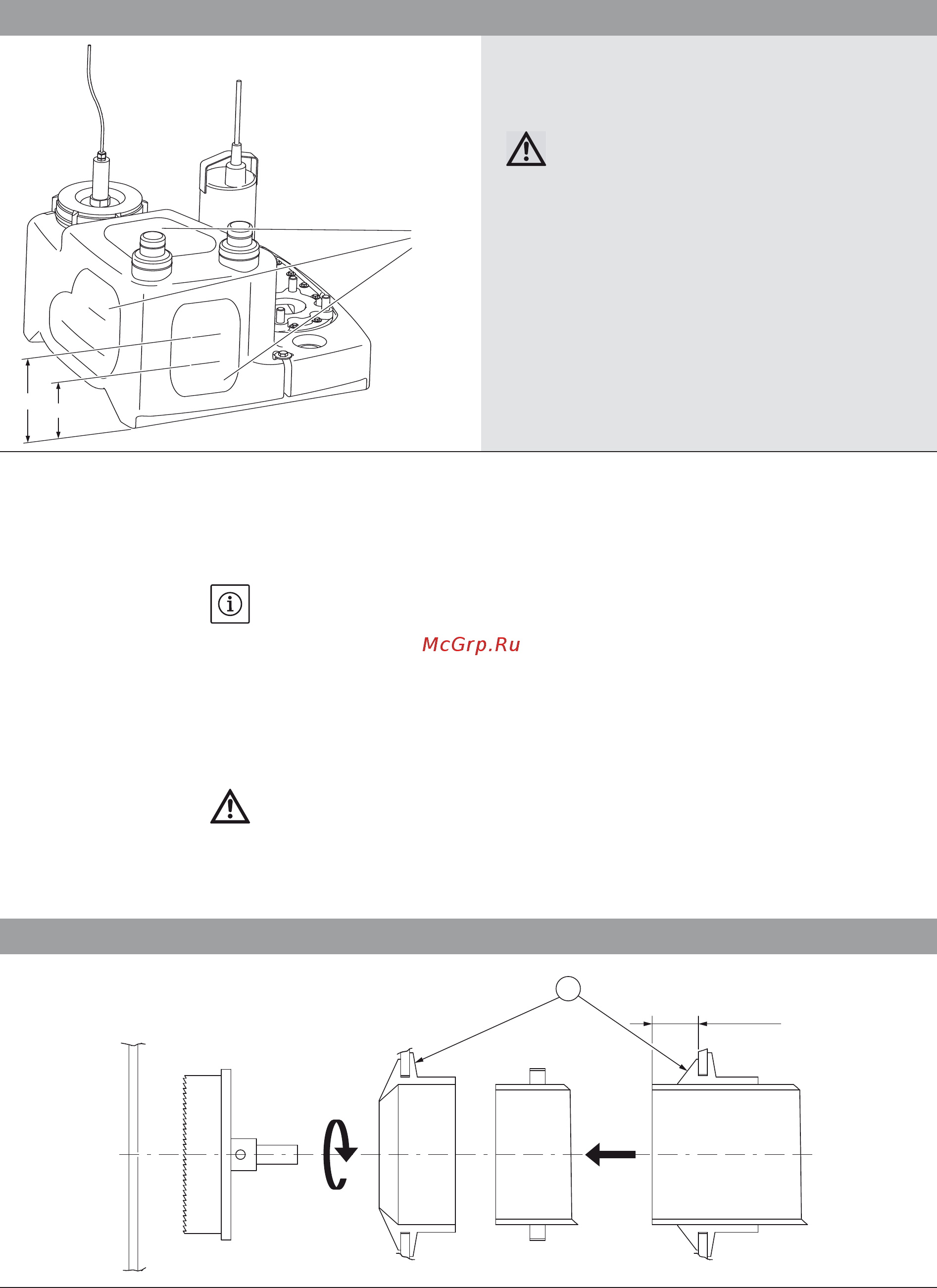

Русский ф Измерить положение следить за минимальной высотой присоединения подводя щего патрубка в резервуаре и вертикальным входом в резервуар 90 5 Горизон тальные метки в резервуаре предназначены для облегчения расположения мон тажной высоты 180 мм и 250 мм середина трубы Возможны другие бесступен чатые монтажные высоты УКАЗАНИЕ Впускные соединения ниже 180 мм хотя и возможны однако становятся причиной возникновения соответствующего обратного подпора в подводящем тру бопроводе В данном случае если время работы насоса настроено на малое значе ние существует опасность неполного опорожнения трубопровода вследствие слишком незначительного понижения уровня воды в резервуаре и образование там отложений см 8 2 2 Настройка времени работы насоса Выбрать положение и подвеску трубопровода таким образом чтобы по возмож ности избежать волнообразного поступления воды и сильного поступления воз духа ВНИМАНИЕ Опасность функциональных нарушений Волнообразное поступление воды может нарушить функционирование уста новки Подключить подводящую трубу таким образом чтобы поступающий поток воды не направлялся непосредственно на плавающий корпус регулировки уровня Рис 8 подключение подводящего патрубка DN 100 DN 150 Инструкция по монтажу и эксплуатации Wilo DrainLift М1 8 203
