Подключение к электрической сети
Питание 230 В + земляное соединение
Соединение осуществляется при помощи кабеля 2 P + T,
предоставленного вместе с котлом, который соединяется с
главной платой внутри панели управления.
ОСТОРОЖНО!
Перед производством работ на
котле отключите его электропитание
внешним двухполюсным выключателем
(установите в положение «OFF» (ВЫКЛ)).
Для получения более подробных
сведений по имеющимся принадлежностям
см. наши специальные каталоги
соответствующих устройств.

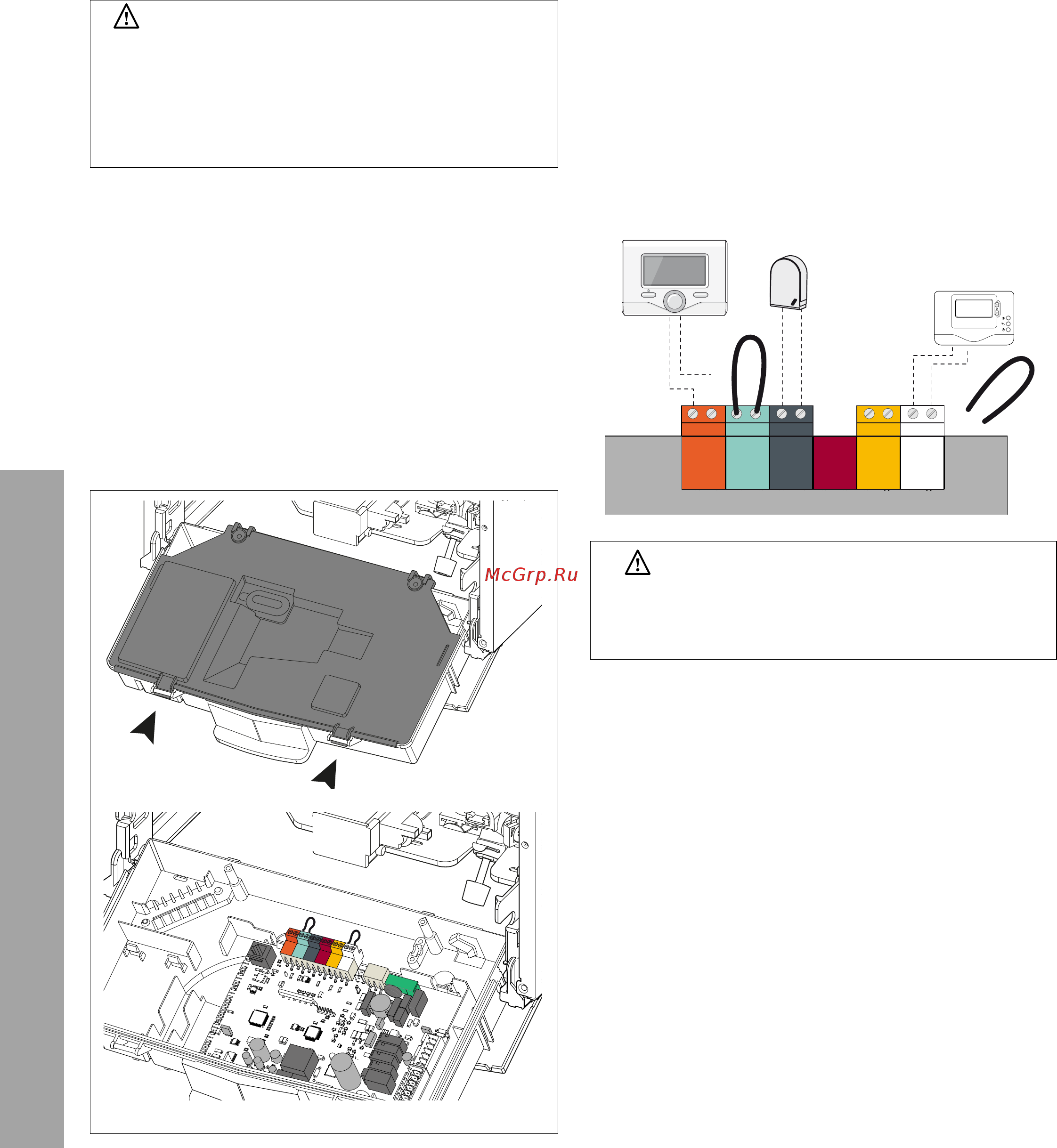

Доступ к электронному блоку (см. рисунок) обеспечивает
подключение таких устройств:
BUS - Подключение приборов терморегуляции
(плавного регулирования)
TA2 - Комнатный термостат зоны отопления 2
SE - Наружный датчик температуры
SOL - Датчик температуры солнечного коллектора
TA1 - Комнатный термостат зоны отопления 1
Подключение комнатного термостата
− Освободите с помощью отвертки фиксатор провода и
подключите провода термостата по одному.
− Снимите с клемм перемычку и подключите провода, как
показано на рисунке.
− Убедитесь, что провода подключены надежно и не
натягиваются при открытии и закрытии крышки панели
управления.
− Закройте дверцу, установите на место панель управления и
декоративную панель.
Подключение дополнительных устройств
Подключение дополнительных устройств осуществляется в
следующем порядке:
- отключите электропитание котла;
- Снимите переднюю панель
- Поверните панель управления, потянув ее вперед
- Освободите два зажима, чтобы иметь доступ к клеммам
внешних подключений и основной плате.
BUS
T B
TA2 SE TNK SOL TA1
BUS
T B
FLOOR
TA2
SE TNK SOL TA1
CN1
Датчик уличной
температуры
Комнатный термостат 1
OK
Блок дистанционного
управления
1 2 3 4 5 6 7
14
ALIXIA ULTRA
Монтаж
