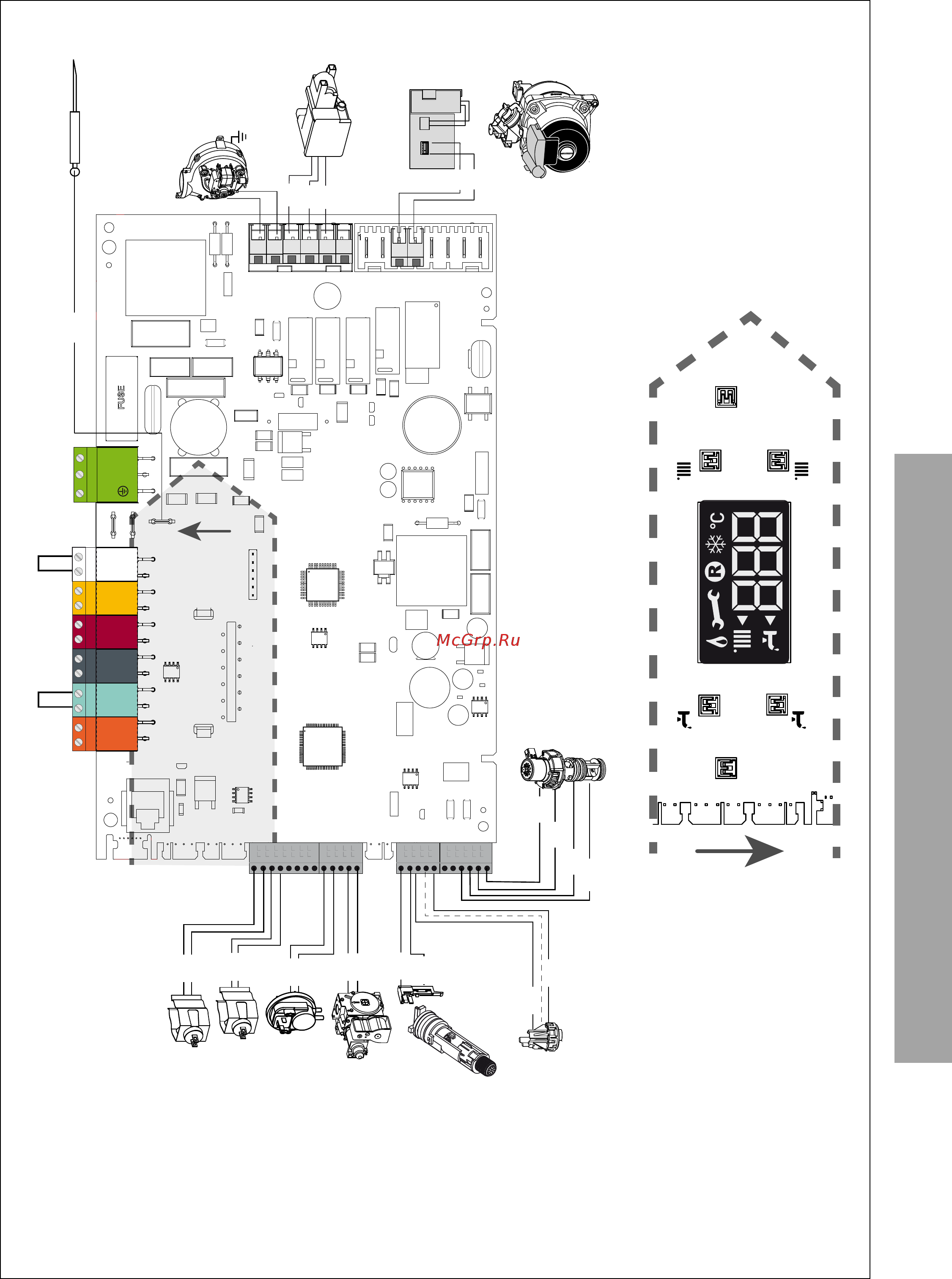

Chaffoteaux ALIXIA ULTRA 15 FF NG [15/32] Реле давления
![Chaffoteaux ALIXIA ULTRA 15 FF NG [15/32] Реле давления](/views2/1374152/page15/bgf.png)
Nr = черный
Bi = белый
Bl = синий
Mr = коричневый
Rs = красный
Gr = серый
ON/OFF
+ +
-
RESET
-
CN16
CN14CN10CN5
CN12
CN11
CN8
CN4
CN9
CN2
CN15CN17
11
1
1 1 1
11
1 1
BUS
T B
TA2
FLOOR
SE TNK SOL TA1
1
N L
N L
Дисплей
Датчик t на возврате
из отопления
Датчик t на подаче
в отопление
Пневмореле
Газовый клапан
Датчик расхода ГВС
Реле давления
Трехходовой клапан с
электроприводом
Вентилятор
Электрод розжига
Генератор
зажигания
Циркуляционный насос
Rd
Br
Bl
Wh
Bk
Gry
Br
Bk
Wh
Br
Bk
Rd
Bk
Bk
1
4
Bk
Bl
Br
Gry
15
