Chaffoteaux ALIXIA ULTRA 15 FF NG [24/32] Техническое обслуживание
![Chaffoteaux ALIXIA ULTRA 15 FF NG [24/32] Техническое обслуживание](/views2/1374152/page24/bg18.png)
Доступ к внутренним элементам
Перед работой с котлом отключите его электропитание
(переведите внешний двухполюсный выключатель в положение
OFF (ВЫКЛ)) и перекройте газовый кран.

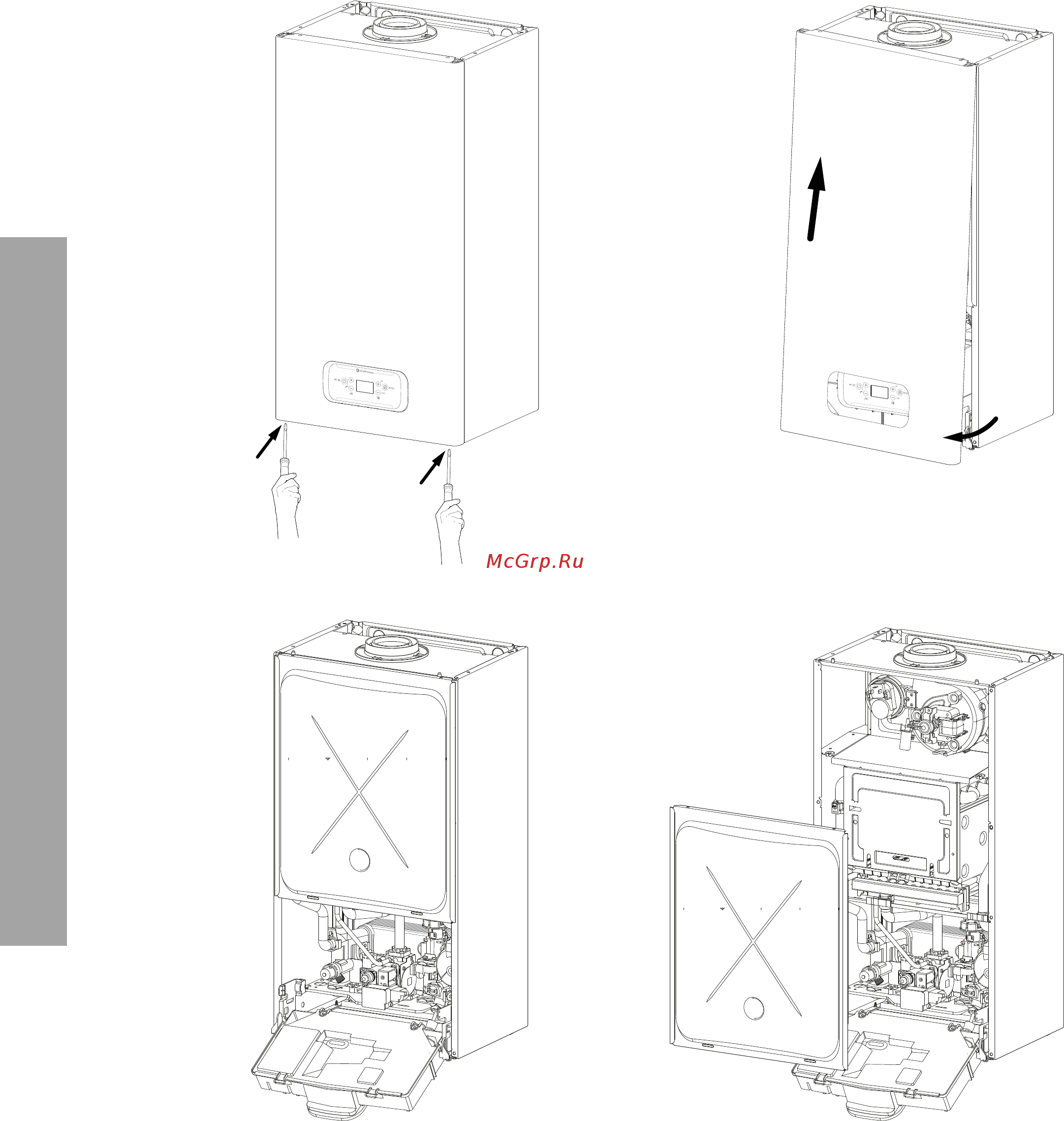

Для доступа к внутренним элементам котла выполните
следующее:
1. Ослабьте два винта (a), потяните их вперед и снимите
переднюю облицовочную панель с верхних завес (b).
2. Поверните панель камеры сгорания, наклоняя её вперёд (c).
3.
Отсоедините два фиксатора, крепящие панель камеры
сгорания. Потяните панель вперед и снимите с верхних завес
(d).
d
c
ba
24
ALIXIA ULTRA
Техническое обслуживание
