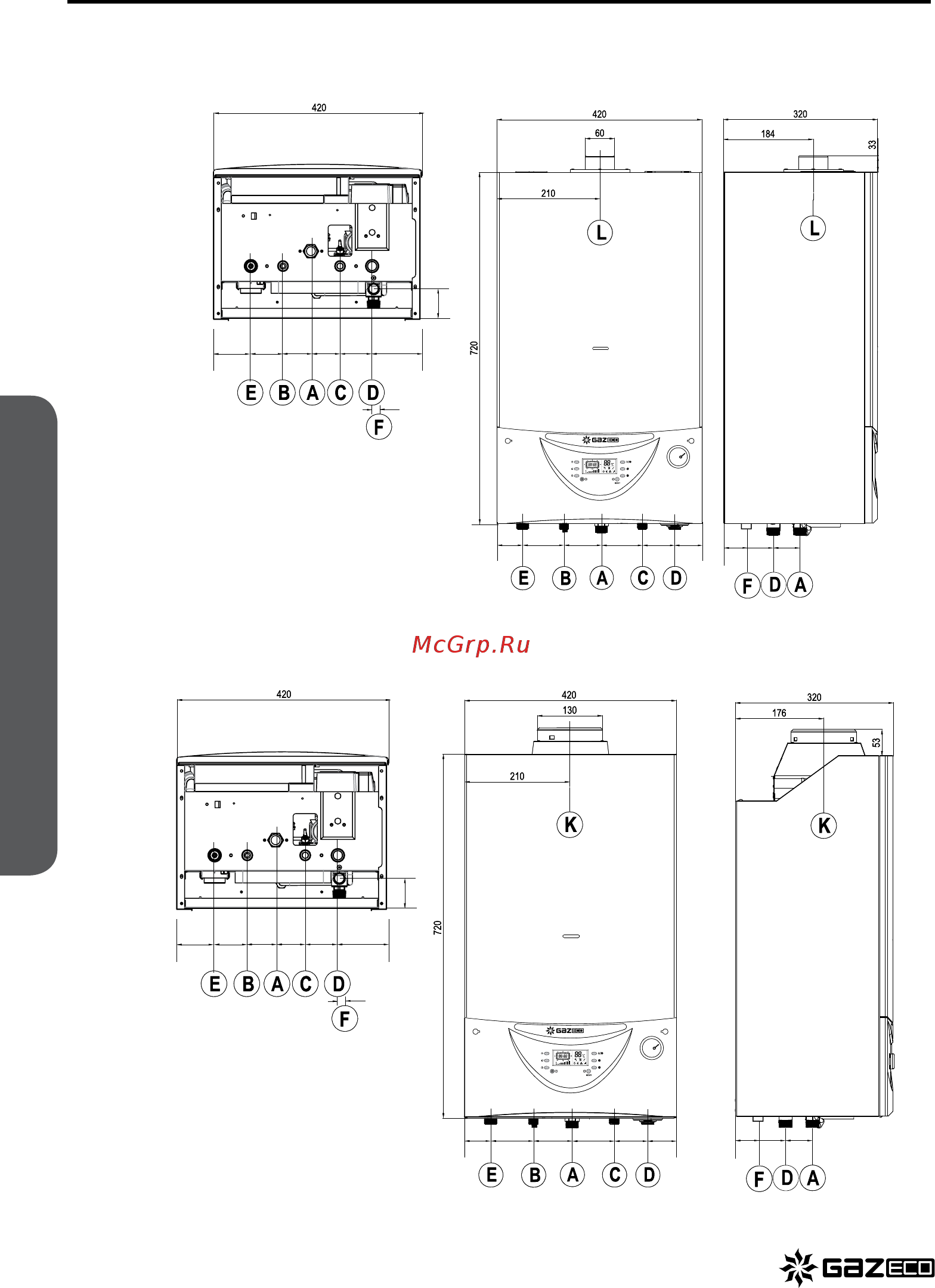

A Подключение газопровода G ¾’
B Выход горячей воды ГВС G ½’
С Вход холодной воды воды ГВС G ½’
D Обратная линия отопления G ¾’
E Подающая линия отопления G ¾’
F Предохр.-сбросной вентиль 3 бар
L Подключение дымо-/воздуховода 60/100 мм
GAZECO 24-C-2 (№ артикула 204203)
A Подключение газопровода G ¾’
B Выход горячей воды ГВС G ½’
С Вход холодной воды воды ГВС G ½’
D Обратная линия отопления G ¾’
E Подающая линия отопления G ¾’
F Предохр.-сбросной вентиль 3 бар
K Подключение дымохода Ø 130 мм
GAZECO 24-T-2 (№ артикула 205203)
