Инструкция по монтажу
42
Для специалиста
Руководство к настенным газовым котлам
Руководство к настенным газовым котлам
Руководство к настенным газовым котлам Руководство к настенным газовым котлам
рания газа с интенсивным образованием сажи и высокотоксичных продуктов неполного
сгорания газа, и как следствие – к выходу котла из строя.
Если в помещении где устанавливается котел с открытой камерой сгорания, ис-
пользующий для горения воздух помещения в котором он установлен, планируют-
ся строительные работы с интенсивным образование пыли или использованием красок,
лаков и других веществ с содержанием фтора, хлора либо серы, необходимо предупре-
дить владельца или лицо, ответственное за эксплуатацию котла, о необходимости на пе-
риод проведения таких работ выключения котла и соответствующей его изоляции от воз-
духа помещения (например, накрытия полиэтиленовой пленкой).
По соображениям противопожарной безопасности запрещено устанавливать ко-
тел любого типа в помещениях, где хранятся легковоспламеняющиеся и летучие веще-
ства (например бензин, растворители и др.).

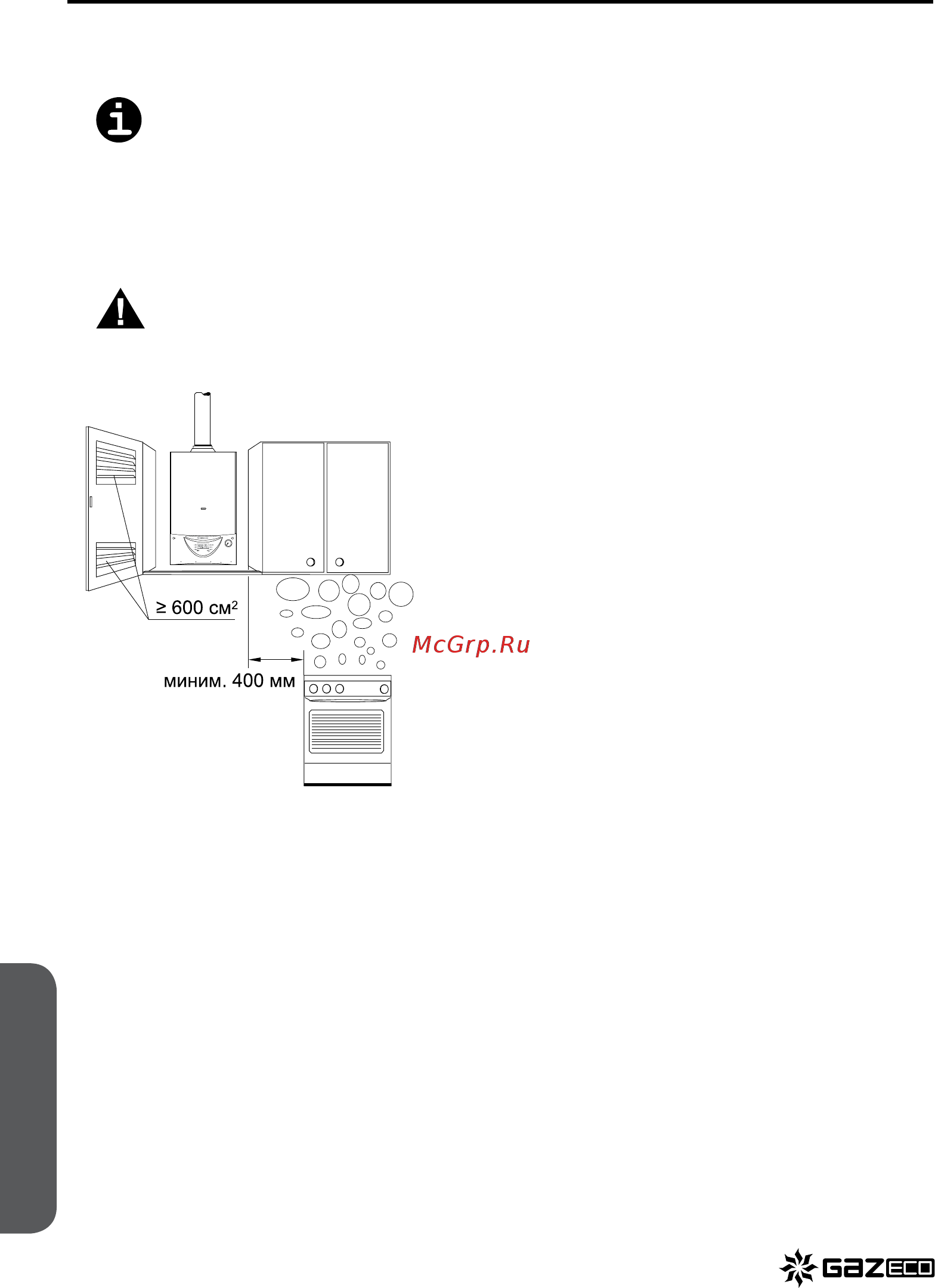

• Не устанавливайте котел с открытой камерой сго-
рания над аппаратами, которые могут влиять на его
работу своими жировыми, тепловыми или другими
испарениями (например, плиты, стиральные маши-
ны и др.). Минимальное расстояние по горизонта-
ли от таких аппаратов должно составлять не менее
400 мм – см. рисунок слева;
• Если котел с открытой камерой сгорания встраи-
вается в кухонный шкаф, этот шкаф должен иметь
отверстия для притока воздуха к котлу не менее
600 см
2
– см. рисунок слева;
•
Д
ля удобства проведения работ по техническому
обслуживанию котла оставьте свободное место по
35 мм с каждой стороны котла, 200 мм снизу и сверху
и 500 мм спереди котла – см. рисунок внизу.
•
При выборе места установки котла учитывайте, что предохранительно-сбросной клапан
котла контура отопления (3 бар), а также конденсатосборник системы дымоудаления (реко-
мендуемый к установке при вертикальной прокладке дымо-/воздуховодов) должны подклю-
чаться к канализации. Поэтому от места установки котла должна быть возможной прокладка
трубопровода канализации с необходимым уклоном как минимум 3 ° и сечением не менее
сечения предохранительно-сбросного клапана (
3
/
4
‘ Ду 20);
• Проверьте, годится ли стена для крепления котла данного веса. Нельзя крепить котел к
непрочным стенам;
•
Котел может быть установлен на любом прочном и ровном основании (тeмпepaтypa eгo
задней стенки не превышает 60 °C), однако, если нормативные документы действующие в
данной местности, предписывают установку котла обязательно нa нeгopючeм ocнoвaнии,
следует выполнять требования законодательства. Также, еcли этo нe пpoтивopeчит мecтным
нopмaм и пpaвилaм, тo нeт нeoбxoдимocти в выдepживaнии oпpeдeлeннoгo yвeличeннoгo
paccтoяния мeждy aппapaтoм и cтpoитeльными
кoнcтpyкциями из cгopaeмыx
