Руководство к настенным газовым котлам Руководство к настенным газовым котлам
Инструкция по монтажу
43
Для специалиста
Руководство к настенным газовым котлам
Руководство к настенным газовым котлам
мaтepиaлoв, тaк кaк пpи нoминaльнoй
тeплoвoй мoщнocти котла тeмпepaтypa eгo
нapyжныx боковых , передней и нижней
пoвepxнocтeй не превышает 65 °C;
• При использовании концентрического ком-
плекта системы дымоудаления 60/100 мм
при нормальных условиях эксплуатации
температура на поверхности дымохода не
превышает 85 °C. Поэтому соблюдение ми-
нимального расстояния до сгораемых стен и
конструкций не требуется;
Однако при прокладке дымохода от кот-
ла с открытой камерой сгорания или
дымохода раздельной системы дымоудале-
ния/подвода воздуха для горения для котлов с
закрытой камерой сгорания (с использованием
разделительного адаптера системы раздельного
воздухозабора и дымоудаления) обязательно
следует предусматривать достаточную теплоизо-
ляцию в местах пересечения ими конструкций
из сгораемых материалов согласно требовани-
ям противопожарной безопасности, так как тем-
пература поверхности дымохода может дости-
гать значений до 180°С.
Навеска котла
Для каждого котла в упаковке есть специальный
монтажный шаблон. При помощи этого шаблона
можно разметить крепление котла, а также места
прокладки всех трубопроводов для воды, газа,
канализации, системы отопления и системы ды-
моудаления и вывести их подключения к котлу
до его установки. Этот шаблон сделан из плотной
бумаги и крепится на стене на место, предусмо-
тренное для установки газового котла.
На монтажном шаблоне нанесена вся необ-
ходимая разметка для сверления отверстий под
крепление котла двумя анкерными распорными
болтами, входящими в комплект поставки. Ниж-
нюю часть шаблона используйте для разметки
мест подключений газа, входа холодной воды,
выхода горячей воды, для подающей и обрат-
ной линий отопления, канализации, а так же для

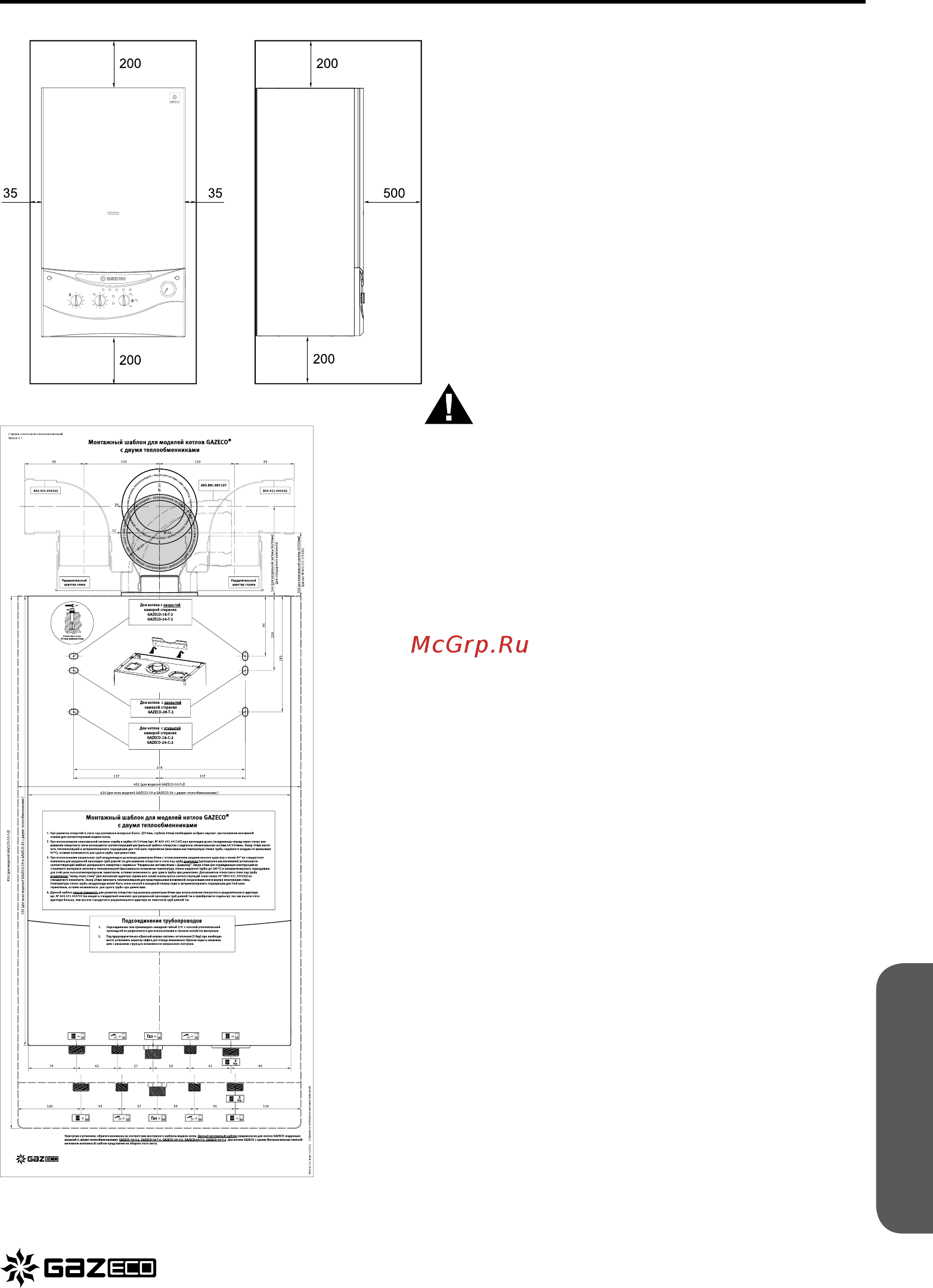

Свободные расстояния при монтаже
Монтажный шаблон котла
