вайте прокладку. Затем приступите к подклю‐
чению к линии подачи газа.
Гибкая подводка может использоваться, толь‐
ко если:
– ее температура не будет превышать ком‐
натную более, чем на 30°C;
– ее длина не превышает 1500 мм;
– она не имеет сужений;
– она не натянута и не перекручена;
– она не касается острых кромок или углов;
– ее можно легко осмотреть, чтобы прове‐
рить ее состояние.
Контроль сохранности гибкого шланга вклю‐
чает в себя следующую проверку:
– отсутствие трещин, порезов, следов горе‐
ния, как на концах, так и по всей его длине;
– материал шланга не стал жестким, а сохра‐
нил свою нормальную эластичность;
– на хомутах крепления отсутствует ржавчи‐
на;
– срок годности шланга не истек.
В случае обнаружения одного или нескольких
дефектов не ремонтируйте шланг, а замените
его.
После завершения установки убеди‐
тесь, что трубные соединения абсо‐
лютно герметичны. Используйте для
проверки мыльный раствор. Запре‐
щается использовать пламя!
8.2 Замена инжекторов
1.
Снимите подставки для посуды.
2.
Снимите крышки и рассекатели пламени
горелок.
3.
С помощью торцевого ключа на 7 мм от‐
винтите инжекторы и замените их соот‐
ветствующими типу используемого газа
(см. таблицу в разделе «Технические
данные»).
4.
Установите все детали на место, выпол‐
нив вышеописанную процедуру в обрат‐
ном порядке.
5.
Замените табличку с техническими дан‐
ными (размещенную вблизи трубы подво‐
да газа) табличкой, соответствующей но‐
вому типу используемого газа. Эта та‐
бличка находится в пакете с принадлеж‐
ностями, поставляемыми вместе с прибо‐
ром.
Если давление подачи газа нестабильно или
отличается от необходимого давления, на
трубу подачи газа следует установить соот‐
ветствующий редуктор.
8.3 Регулировка минимального
уровня пламени
Для установки минимального уровня пламени
выполните следующие действия:
1.
Зажгите горелку.
2.
Поверните ручку в положение, соответ‐
ствующее минимальному пламени.
3.
Снимите ручку управления.
4.
Тонкой отверткой отрегулируйте положе‐
ние винта обводного клапана.

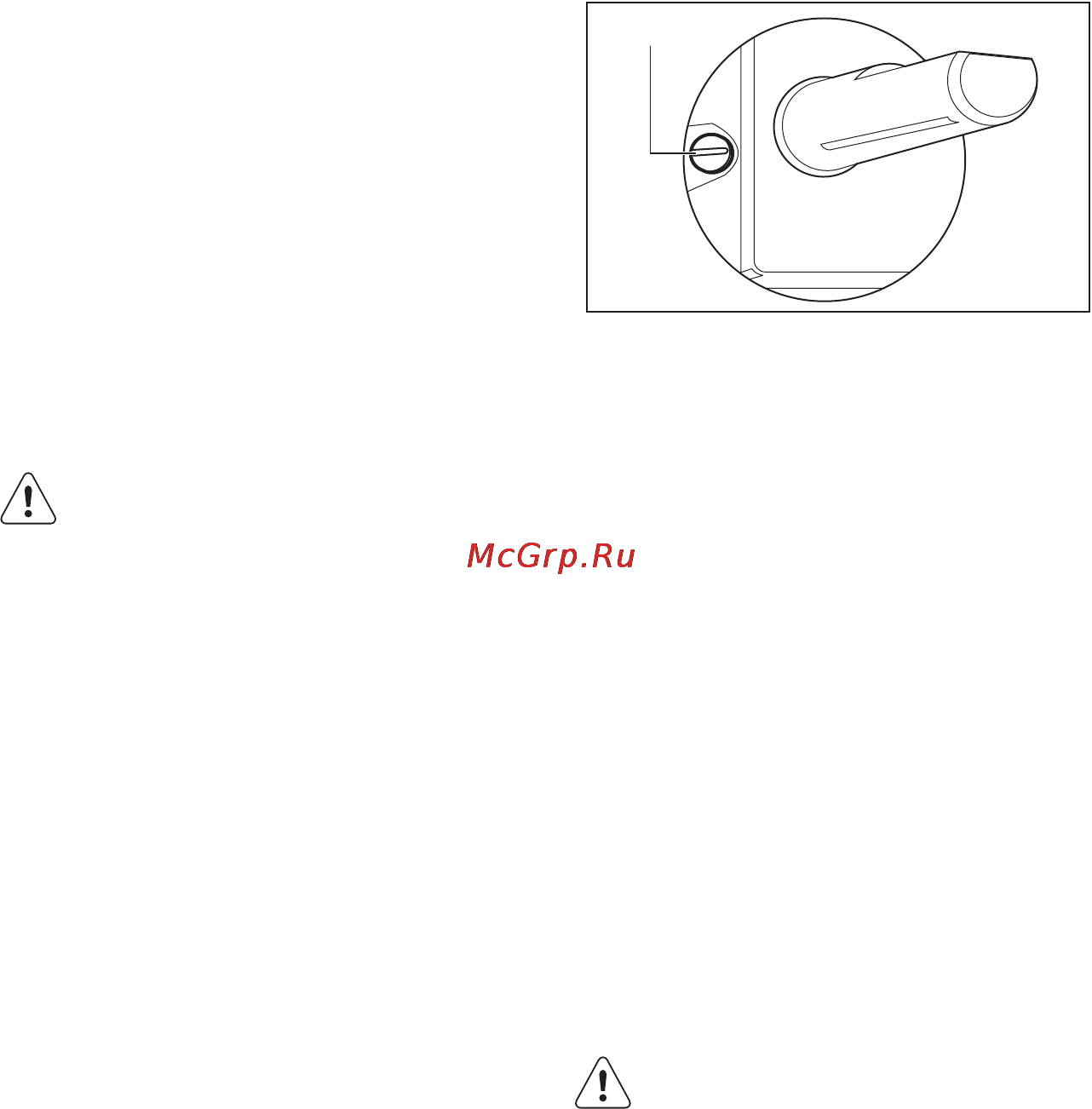

A
A)
Винт обводного клапана
• При переоборудовании с природного газа
G20 давлением 13 или 20 мбар на сжижен‐
ный газ закрутите винт обводного клапана
до упора.
• При переходе со сжиженного на природный
газ G20 давлением 13 мбар открутите винт
обводного клапана примерно на 1/2 оборо‐
та.
• При переходе со сжиженного на природный
газ G20 давлением 20 мбар открутите винт
обводного клапана приблизительно на 1/4
оборота.
• При переходе с природного газа G20 да‐
влением 13 мбар на природный газ G20 да‐
влением 20 мбар закрутите винт обводного
клапана примерно на 1/4 оборота.
• При переходе с природного газа G20 да‐
влением 20 мбар на природный G20 газ да‐
влением 13 мбар открутите винт обводного
клапана примерно на 1/4 оборота.
ВНИМАНИЕ!
Убедитесь, что пламя не гаснет при
быстром повороте ручки из макси‐
мального в минимальное положение.
8.4 Подключение к электросети
• Проверьте, чтобы напряжение и тип элек‐
тропитания, указанные на табличке с тех‐
ническими характеристиками, соответство‐
вали напряжению и типу электропитания в
местной электросети.
РУССКИЙ 13
