• В комплект поставки прибора входит сете‐
вой кабель. Его следует оборудовать вил‐
кой, соответствующей нагрузке, указанной
на табличке с техническими данными. Убе‐
дитесь, что вилка вставлена в нужную ро‐
зетку.
• Включайте прибор только в установленную
надлежащим образом электророзетку с за‐
щитным контактом.
• Убедитесь, что после установки имеется
доступ к вилке.
• Для отключения прибора от электросети не
тяните за кабель электропитания. Всегда
беритесь за саму вилку.
• В случае подключения прибора через удли‐
нитель, переходник или тройник - суще‐
ствует опасность возгорания. Позаботьтесь
о том, чтобы подключение заземления со‐
ответствовало действующим нормам и пра‐
вилам.
• На всем протяжении сетевого кабеля ни
один из его участков не должен подвер‐
гаться нагреву более 90°C.
Убедитесь, что синий нейтральный провод
подключен к клеммной колодке с буквой «N».
Подключите коричневый (или черный) фазо‐
вый провод к контакту клеммной колодки с
буквой «L». Фазовый провод всегда должен
быть подключен.
8.5 Замена сетевого шнура
При замене сетевого шнура используйте
только специальный кабель типа H05V2V2-F
T90 или эквивалентный ему. Удостоверьтесь,
что провод имеет сечение, допускающее его
использование при данном напряжении и ра‐
бочей температуре. Желто-зеленый провод
заземления должен быть примерно на 2 см
длиннее коричневого (или черного) провода,
идущего на фазу.

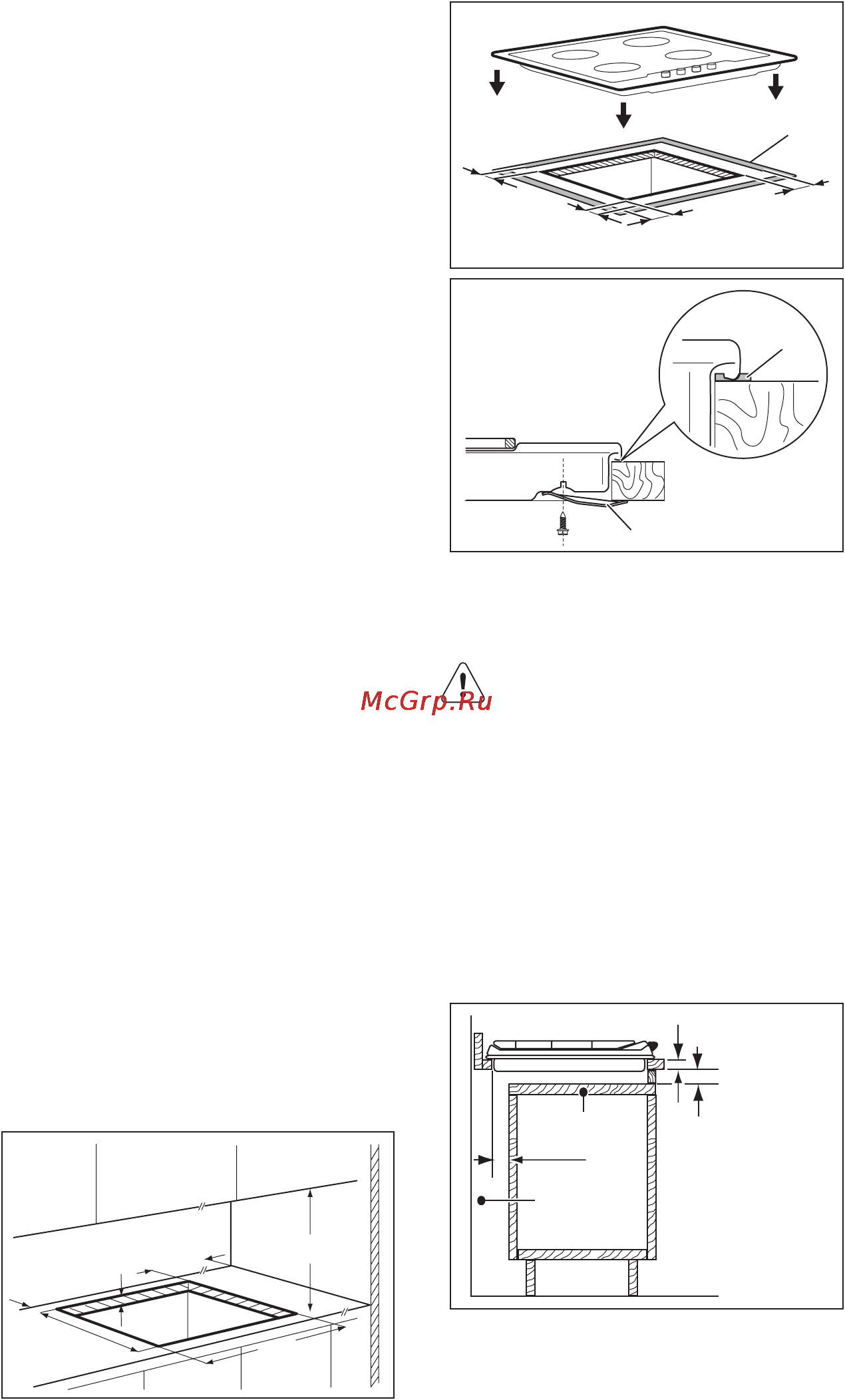

8.6 Встраивание
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
10 mm
3 mm
11 mm
11 mm
A
A
B
A)
идущая в комплекте герметизирующая
прокладка
B)
идущие в комплекте крепежные скобы
ПРЕДУПРЕЖДЕНИЕ!
Варочную панель следует встраивать
только в столешницу с ровной по‐
верхностью.
8.7 Возможности встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной пане‐
лью, должна легко сниматься для обеспече‐
ния доступа к узлам, нуждающимся в техниче‐
ском обслуживании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Съемная панель
B)
Пространство для подключения проводов
14
www.electrolux.com
