Behringer DSP2024 VIRTUALIZER PRO [31/39] Рис 6 различные типы разъемов

Процессор мульти-эффектов Behringer DSP 2024 2003 I.S.P.A. – Engineering, перевод

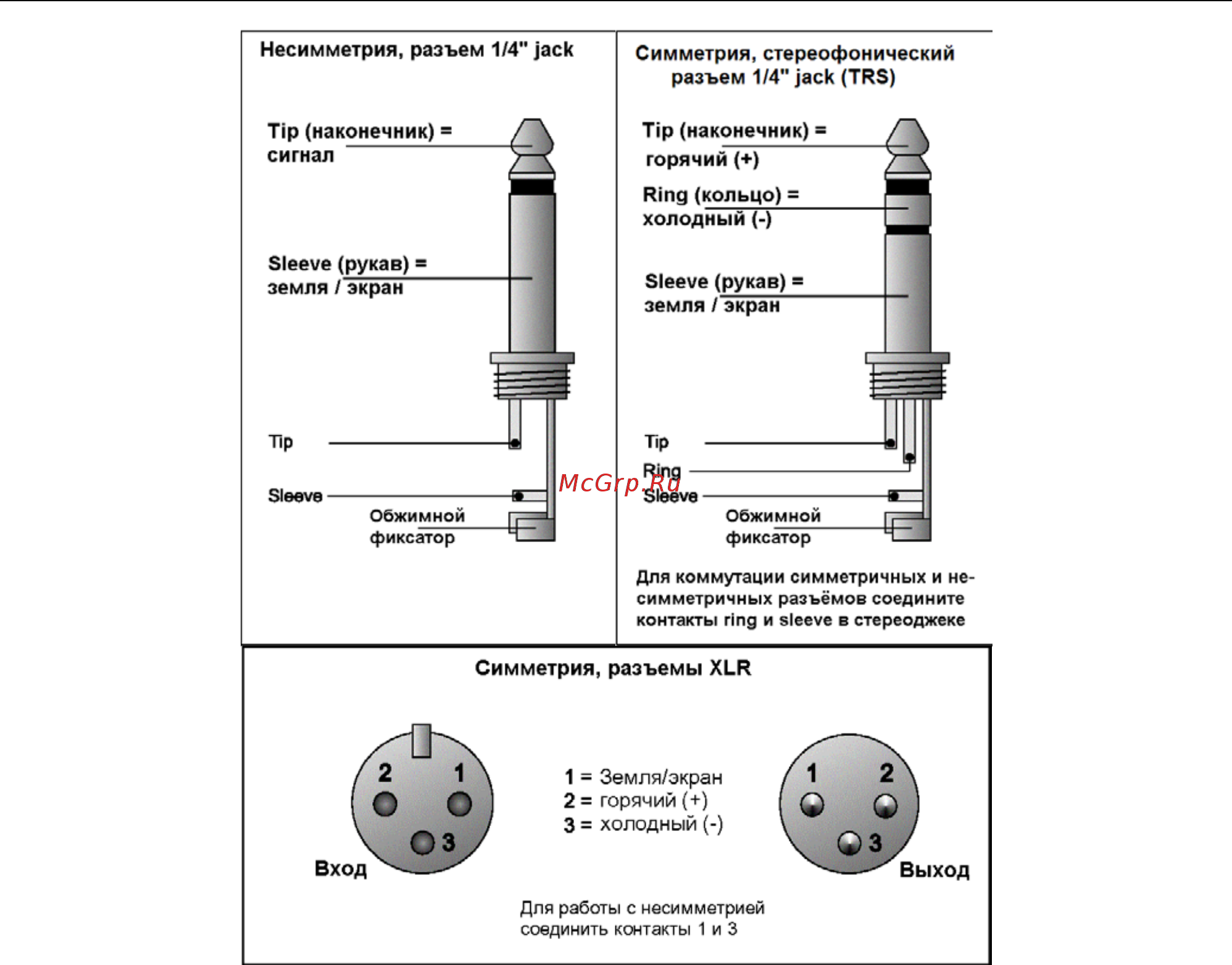

Рис 6.1: Различные типы разъемов

6.3 MIDI-коммутация

MIDI-разъемы на задней панели прибора представляют собой 5-контактные разъемы DIN

международного стандарта. Для подключения VIRTUALIZER PRO к другим MIDI-устройствам Вам

понадобится MIDI-кабель. Могут быть использованы стандартные готовые кабели. При помощи 2

экранированных кабелей (например, микрофонного провода) и двух разъемов DIN Вы можете распаять

MIDI-кабель самостоятельно: Контакт 1 (средний) = экран, Контакты 2 и 4 (справа и слева от контакта 1)

= внутренний проводник. Контакты 1 и 3 остаются свободными. Длина MIDI-каблея не должна превышать

15 метров.

MIDI IN: служит для приема MIDI-данных. Канал приема выбирается в меню SETUP.

MIDI THRU: Через разъем MIDI THRU передаются данные, поступающие на разъем MIDI IN. При помощи

разъемов MIDI THRU можно объединить несколько VIRTUALIZER PRO.

MIDI OUT: Этот разъем служит для передачи данных на подключенный компьютер или другое MIDI-

устройство. Передаются программные данные и статусная информация.

6.4 Выбор рабочего уровня

Рабочие уровня BEHRINGER VIRTUALIZER PRO переключаются при помощи переключателя OPERATIN

LEVEL на задней панели прибора. Вы можете выбирать между уровнем домашней записи (–10 dBV) и

профессиональным студийным уровнем (+4 dBu). Этой регулировкой VIRTUALIZER PRO настраивается

на оптимальный рабочий уровень. Индикаторы входного уровня, расположенные на передней панели,

помогают оценить соответствующий рабочий уровень.
